Prinsip kerja relai termal dan tindakan pencegahan pemilihan

Relai termaladalah anggota penting dari keluarga relai, sering digunakan dalam produksi dan mempunyai arti penting.

Prinsip Kerja Relai Termal

Elemen pemanas pada relai termal, yang menghasilkan panas, harus dihubungkan secara seri dengan rangkaian motor. Hal ini memungkinkan relai termal mendeteksi secara langsung arus beban berlebih motor. Elemen penginderaan relai termal biasanya berupa strip bimetalik. Strip bimetalik adalah gabungan dua lembaran logam dengan koefisien muai linier berbeda, yang ditekan secara mekanis. Lapisan yang koefisien muainya lebih besar disebut lapisan aktif, sedangkan lapisan yang koefisien muainya lebih kecil disebut lapisan pasif. Ketika dipanaskan, strip bimetal memuai secara linier. Karena koefisien ekspansi linier yang berbeda dari dua lapisan logam dan kontaknya yang erat, strip bimetalik melengkung ke arah lapisan pasif. Gaya mekanis yang dihasilkan oleh pembengkokan ini menyebabkan kontak beroperasi.

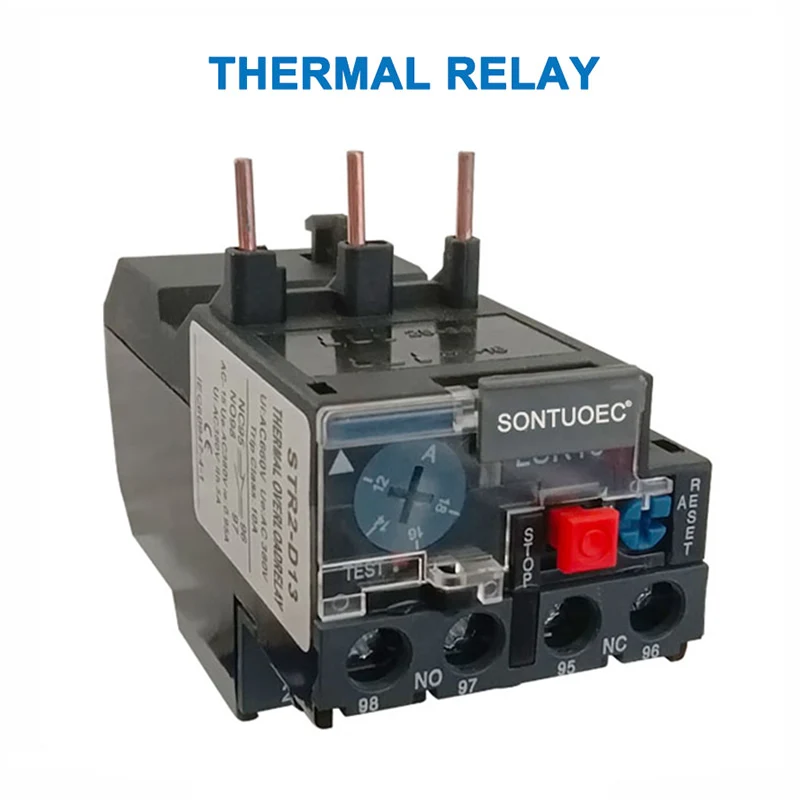

Membedah Relai Termal

Arelai termalterdiri dari elemen pemanas, strip bimetalik, kontak, dan mekanisme transmisi dan penyesuaian. Elemen pemanas adalah kawat resistor resistansi rendah yang dihubungkan secara seri dengan rangkaian utama motor yang dilindungi. Strip bimetalik dibentuk dengan menekan dua lembaran logam dengan koefisien muai panas yang berbeda secara bersamaan. Ketika motor kelebihan beban, arus yang mengalir melalui elemen pemanas melebihi arus yang disetel, menyebabkan strip bimetalik membengkok ke atas karena panas, terpisah dari pelat dan membuka kontak yang biasanya tertutup. Karena kontak yang biasanya tertutup dihubungkan ke sirkuit kontrol motor, pembukaannya akan menghilangkan energi kumparan kontaktor yang terhubung, sehingga membuka kontak utama kontaktor dan menghilangkan energi sirkuit utama motor, sehingga memberikan perlindungan beban lebih.

Fungsi Relai Termal

Hal ini terutama digunakan untuk memberikan perlindungan beban berlebih pada motor asinkron. Prinsip operasinya adalah ketika arus beban berlebih melewati elemen termal, strip bimetalik memanas dan menekuk, mendorong aktuator dan menggerakkan kontak, sehingga memutus sirkuit kontrol motor dan mematikan motor, sehingga memberikan perlindungan beban berlebih. Karena perpindahan panas dari strip bimetalik selama proses pembengkokan membutuhkan waktu yang lama, relai termal tidak dapat digunakan untuk proteksi hubung singkat; mereka hanya dapat digunakan sebagai proteksi beban berlebih untuk relai termal proteksi beban berlebih.

Tujuan relai termal

Relai termal adigunakan kembali terutama untuk perlindungan kelebihan beban sirkuit.

 Prinsip pengoperasiannya adalah ketika arus beban berlebih melewati elemen termal, strip bimetalik memanas dan membengkok, mendorong aktuator dan menggerakkan kontak, sehingga memutus sirkuit dan menghentikan beban, sehingga memberikan perlindungan beban berlebih. Karena perpindahan panas dari strip bimetalik selama proses pembengkokannya membutuhkan waktu yang lama, maka relai termal tidak dapat digunakan untuk proteksi hubung singkat, tetapi hanya untuk proteksi beban berlebih.
