4P 40A/10MA residual arus pemutus sirkuit

Pemutus sirkuit arus residual 4P 40A/10MA adalah pemutus sirkuit arus residu dengan 4 kutub (mis., Api 3-fase dan nol kabel) yang dinilai pada 40 amp dan mampu secara otomatis memotong sirkuit ketika arus residu di sirkuit terdeteksi berada pada atau di atas 10 milliamp. Perangkat ini terutama digunakan untuk mencegah kebakaran listrik dan kecelakaan listrik dan untuk melindungi keselamatan pribadi dan peralatan.

Model:ST3FP60

mengirimkan permintaan

Deskripsi Produk

Model:	ST3FP60
STANDAR	IEC61008-1
Karakteristik Sisa Saat Ini:	Dan, dan
Tiang no.:	2p, 4p
Nilai saat ini:	16a, 25a, 32a, 40a, 63a;
Tegangan Dinilai:	230/400V AC
Frekuensi Dinilai:	50/60Hz
Nilai Rating Residual Operating Current IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Rating residual non-operating arus i ΔNo:	≤0.5iΔn
Nilai Sirkit Pendek Curract Current Inc:	6000a
Sirkuit pendek residu bersyarat dinilai I ΔC saat ini:	6000a
Durasi tersandung:	Tripping Instan≤0.1sec
Residual Tripping Range saat ini:	0.5iΔn ~ iΔn
Daya tahan elektro-mekanis:	4000 siklus
Torsi pengikat:	2.0nm
Terminal Koneksi:	Terminal Pilar Terminal sekrup dengan klem
Instalasi:	35mm DIN Rail Mounting

Prinsip Operasi

Prinsip operasi pemutus sirkuit ini didasarkan pada prinsip keseimbangan saat ini. Dalam kondisi normal, arus yang masuk dan meninggalkan sirkuit harus sama dalam garis yang melewati beban. Namun, ketika ada kesalahan isolasi di garis atau ketika manusia bersentuhan dengan sirkuit, ini dapat menyebabkan kebocoran saat ini, membuat arus masuk dan keluar dari sirkuit tidak seimbang. Pada titik ini, transformator arus di dalam pemutus sirkuit akan mendeteksi arus yang tidak seimbang ini dan mengubahnya menjadi sinyal listrik. Sirkuit elektronik akan memperkuat, membandingkan, dan memproses sinyal ini, dan ketika sinyal mencapai ambang preset, yaitu, ketika arus residu mencapai atau melebihi 10 miliamp, pemutus sirkuit akan dengan cepat memotong sirkuit.

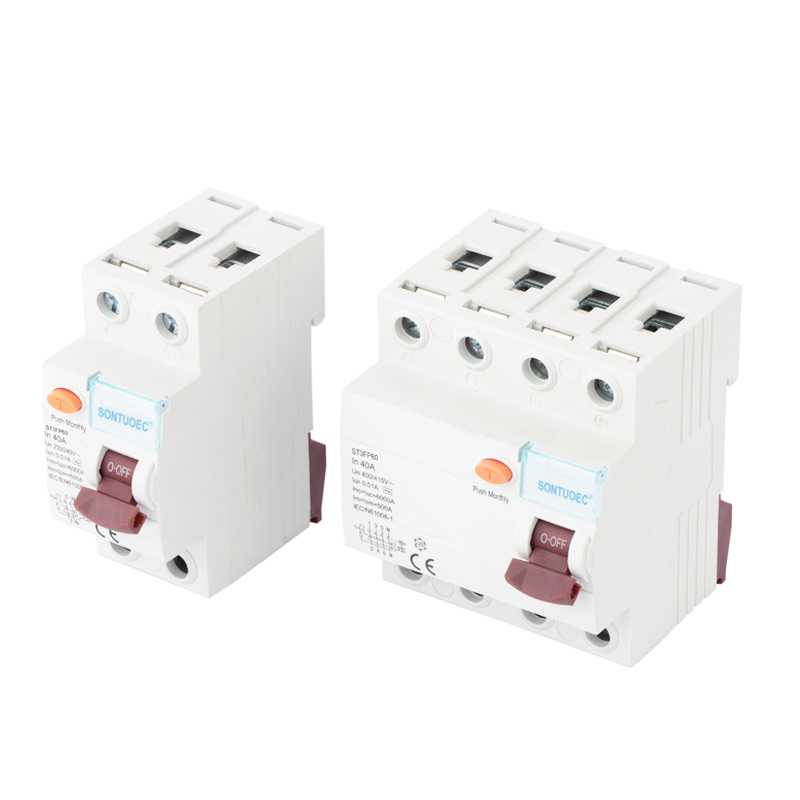

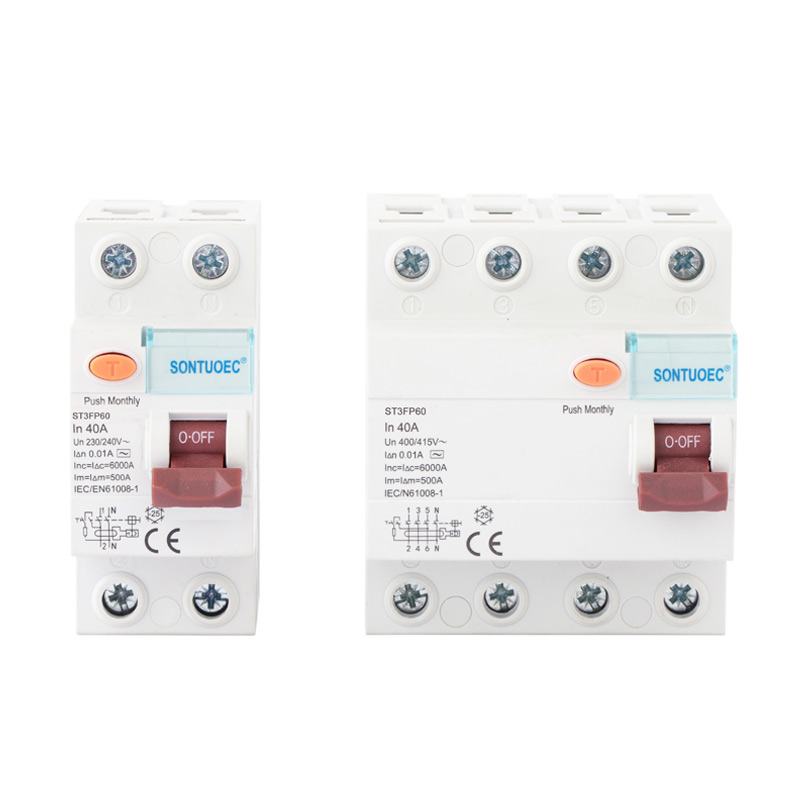

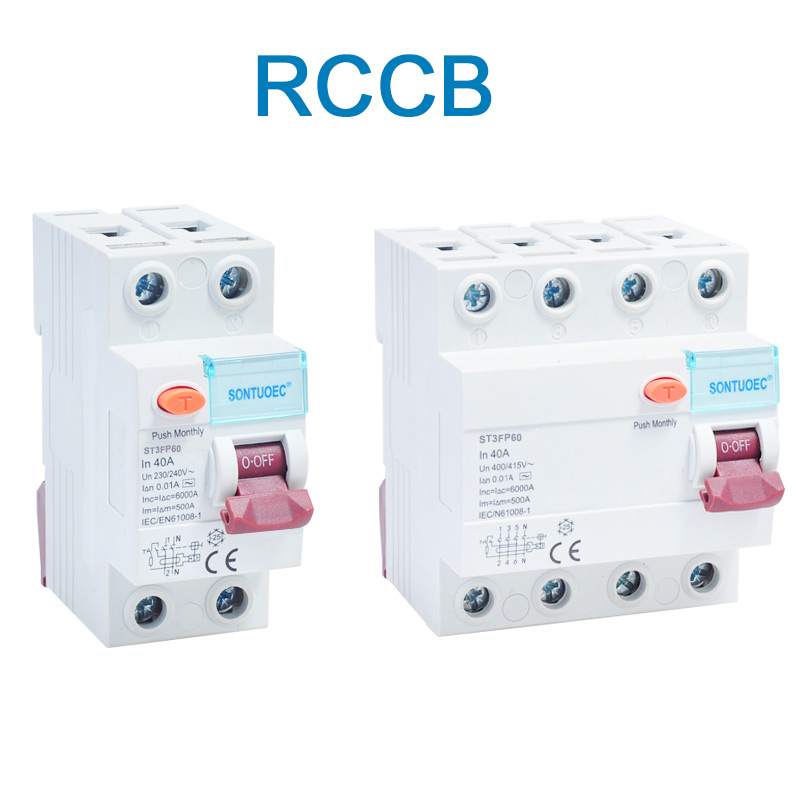

4P 40A/10mA Residual Current Circuit Breaker

Fitur utama

Sensitivitas tinggi: mampu mendeteksi arus kebocoran kecil (10 Ma) dan memotong sirkuit pada waktunya untuk mencegah kebakaran listrik dan kecelakaan sengatan listrik.

Tanggapan cepat: Setelah arus bocor terdeteksi, pemutus sirkuit akan memotong sirkuit dalam waktu yang sangat singkat (biasanya dalam puluhan milidetik).

Fleksibilitas: Selain fungsi perlindungan kebocoran dasar, pemutus sirkuit mungkin juga memiliki fungsi perlindungan kelebihan beban dan hubung singkat.

Mudah dipasang dan dipelihara: Biasanya mengadopsi desain modularisasi, yang mudah dipasang dan dibongkar. Sementara itu, struktur internalnya yang sederhana membuatnya mudah dipelihara dan perbaikan.
