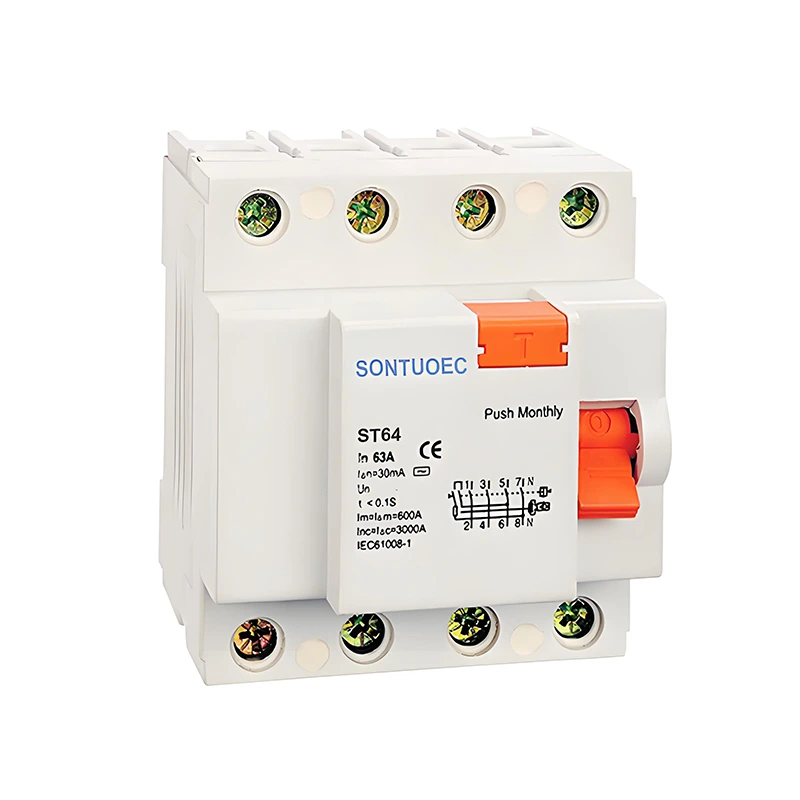

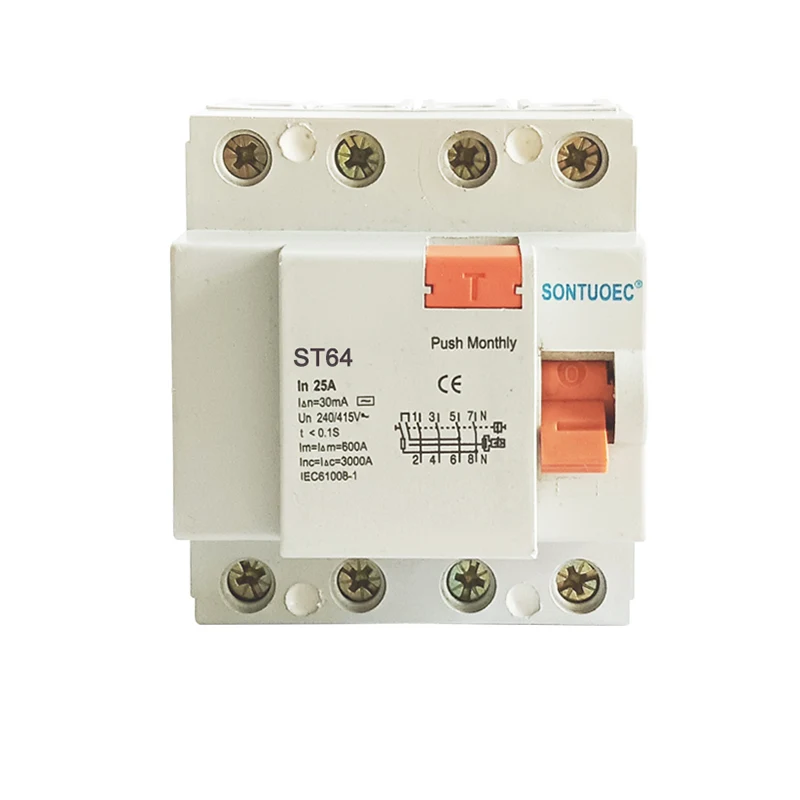

4P 63A /30MA residual arus pemutus sirkuit

4P 63A /30MA RESIDUAL SIRGUT BREAKER Sirkuit adalah pemutus sirkuit arus residual dengan empat kutub (p), yang memiliki arus pengenal 63A dan arus aksi residual (mis. Kebakaran Listrik.

Model:ST60

mengirimkan permintaan

Deskripsi Produk

STANDAR:	IEC 61008-1
Model:	ST60
Karakteristik Sisa Saat Ini:	Dan, dan
Tiang no.:	2p, 4p
Nilai saat ini:	16a, 25a, 32a, 40a, 63a;
Tegangan Dinilai:	230/400V AC
Frekuensi Dinilai:	50/60Hz
Nilai Rating Residual Operating Current IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Rating residual non-operating arus i ΔNo:	≤0.5iΔn
Nilai Sirkit Pendek Curract Current Inc:	6000a
Sirkuit pendek residu bersyarat dinilai I ΔC saat ini:	6000a
Durasi tersandung:	Tripping Instan≤0.1sec
Residual Tripping Range saat ini:	0.5iΔn ~ iΔn
Daya tahan elektro-mekanis:	4000 siklus
Torsi pengikat:	2.0nm
Terminal Koneksi:	Terminal Pilar Terminal sekrup dengan klem
Instalasi:	35mm DIN Rail Mounting

Prinsip Operasi

Prinsip kerja 4P 63A /30MA residual arus pemutus sirkuit didasarkan pada prinsip induksi elektromagnetik. Ketika arus residu dalam sirkuit melebihi nilai yang ditetapkan, fluks magnet yang sebanding dengan arus residu akan dihasilkan, dan fluks ini akan mendorong mekanisme pelepasan untuk bertindak, membuat pemutus sirkuit memotong sirkuit dengan cepat. Pada saat yang sama, RCCB juga memiliki fungsi perlindungan kelebihan dan sirkuit pendek, ketika arus dalam sirkuit melebihi nilai pengenal, ia juga memicu aksi mekanisme pengupasan.

Fitur utama

Desain empat kutub: 4P berarti bahwa pemutus sirkuit memiliki empat terminal, biasanya digunakan dalam sirkuit tiga kawat empat fase atau fase tunggal, yang mampu memotong semua arus fase dan nol (atau netral) pada saat yang sama.

Arus berperingkat tinggi: 63A arus peringkat membuat pemutus sirkuit dapat membawa beban yang lebih besar, cocok untuk perlindungan peralatan listrik daya tinggi.

Deteksi kebocoran sensitif: Pengaturan arus aksi residual 30mA sangat rendah, yang dapat dengan cepat mendeteksi kebocoran kecil di sirkuit dan memotong sirkuit pada waktunya untuk memastikan keamanan personel dan peralatan.

Aman dan andal: RCCB mengadopsi mekanisme pelepasan lanjutan dan bahan kontak dengan sifat listrik dan mekanik yang sangat baik, yang dapat memastikan pemotongan sirkuit secara tepat waktu jika terjadi kesalahan seperti kelebihan beban, sirkuit pendek dan kebocoran untuk mencegah kecelakaan.

Skenario Aplikasi

4P 25A/30MA RCCB banyak digunakan dalam berbagai situasi yang membutuhkan perlindungan listrik, seperti:

Bangunan perumahan dan komersial: Digunakan untuk melindungi peralatan listrik dan keselamatan pribadi, mencegah kecelakaan sengatan listrik dan kebakaran listrik.

Jalur Produksi Industri: Digunakan untuk melindungi peralatan listrik seperti motor, transformator dan peralatan listrik lainnya dari operasi normal, mencegah kerusakan dan shutdown peralatan karena kebocoran, kelebihan beban, dan alasan lainnya.

Fasilitas publik: seperti rumah sakit, sekolah, perpustakaan dan tempat -tempat lain, digunakan untuk memastikan pengoperasian peralatan listrik yang aman dan penggunaan listrik yang aman oleh personel.

4P 63A /30mA Residual Current Circuit Breaker
