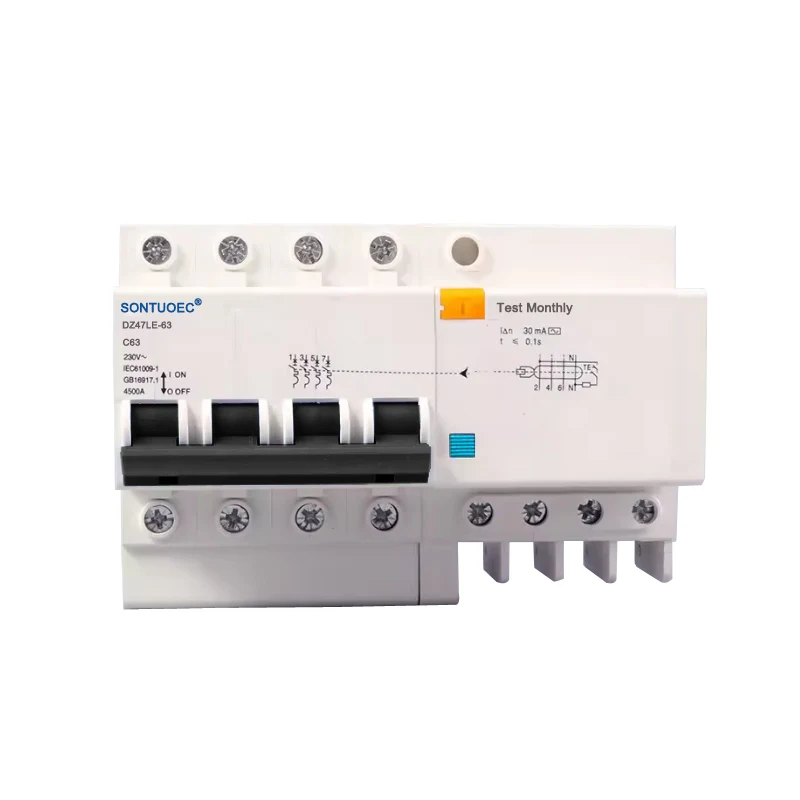

Jenis AC RCBO 4P

Jenis AC 4P RCBO adalah pemutus sirkuit 4-kutub yang menggabungkan perlindungan arus residual dan fungsi perlindungan arus berlebih, terutama dirancang untuk sirkuit arus bolak-balik (AC). Secara otomatis dapat memotong catu daya saat arus residu (mis. Arus bocor) terdeteksi di sirkuit untuk mencegah kebakaran listrik dan kecelakaan sengatan listrik pribadi. Pada saat yang sama, ia juga memiliki fungsi perlindungan arus berlebih yang secara otomatis dapat memotong catu daya jika terjadi kelebihan beban atau hubung singkat di sirkuit untuk melindungi keamanan sirkuit dan peralatan.

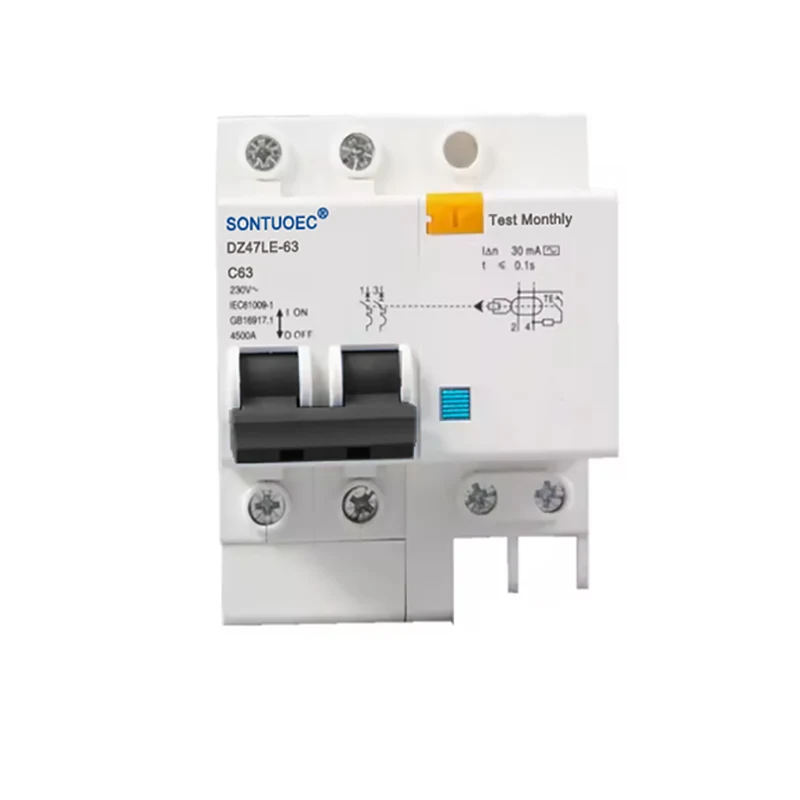

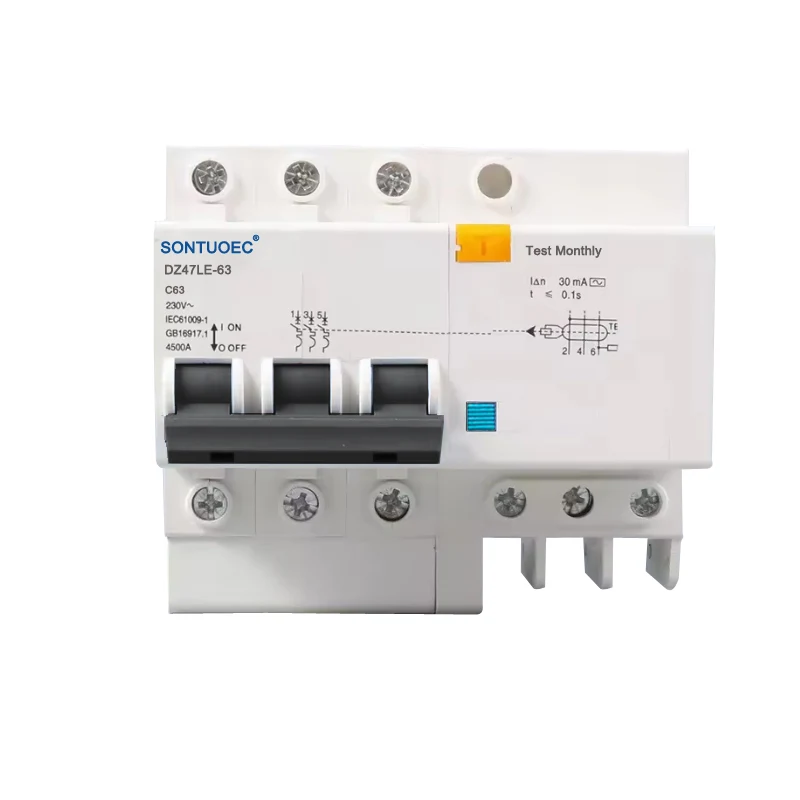

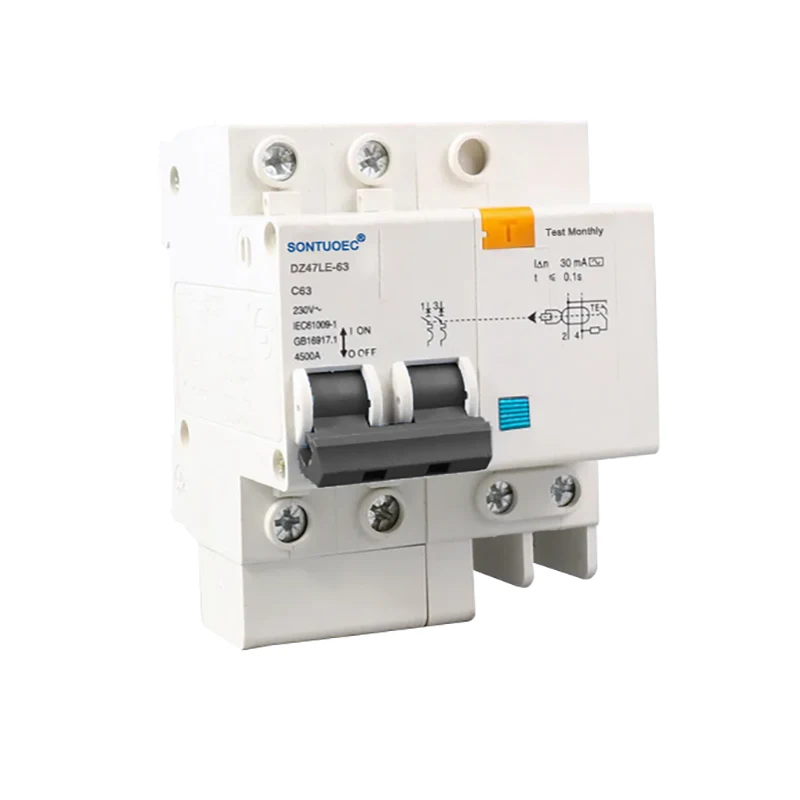

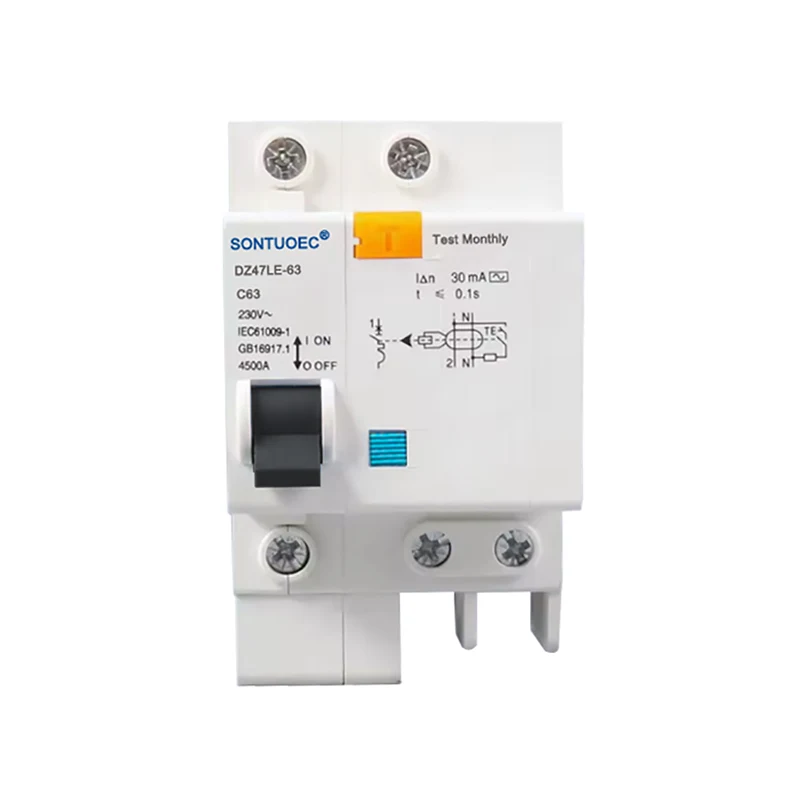

Model:DZ47LE-63

mengirimkan permintaan

Deskripsi Produk

nama	Pemutus sirkuit residual dengan perlindungan arus berlebih
fitur	kelebihan beban/ sirkuit pendek/ perlindungan kebocoran
Tiang no	1P/2L, 2P/2L, 3P/3L, 3P/4L 4P/4L
Kapasitas yang melanggar	3ka, 4.5ka, 6ka
Nilai arus (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Arus operasi residual yang dinilai:	10mA, 30mA, 100mA, 300mA, 500mA
Tegangan Dinilai (V)	240/415v
instalasi	Jenis Rel DIN
standar	IEC61009-1 、 GB16917-1
sertifikasi	Ce

Prinsip Operasi

Prinsip operasi jenis AC RCBO 4P didasarkan pada jumlah vektor arus dan pada prinsip -prinsip elektromagnetik. Ketika arus dalam sirkuit pada kabel api (L) dan nol (N) tidak sama besarnya, jumlah vektor arus di sisi primer sirkuit transformator tidak nol, yang menghasilkan tegangan yang diinduksi di koil sisi sekunder. Tegangan yang diinduksi ini ditambahkan ke relai elektromagnetik, menghasilkan arus eksitasi yang menciptakan gaya demagnetisasi terbalik. Ketika arus kesalahan mencapai nilai arus operasi RCBO, gaya demagnetisasi terbalik ini akan menyebabkan armature di dalam relai elektromagnetik untuk melepaskan diri dari kuk, mendorong mekanisme operasi untuk bertindak dan memotong sirkuit arus kesalahan.

DZ47LE-63 serial elektronik bocor bumi pemutus sirkuit cocok untuk sirkuit perumahan fase tunggal AC 50Hz/60Hz, tegangan terukur 230V, dan arus terukur 6A ~ 63A; 400V untuk sirkuit tiga fase AC 50Hz/60Hz. Ini dapat melindungi kelebihan bentuk sirkuit dan sirkuit pendek. Produk ini memiliki keunggulan volume kecil, kapasitas pemecah tinggi, kawat hidup dan garis nol terputus pada saat yang sama, juga melindungi orang dari guncangan kebocoran listrik dalam kasus kawat api dan batas yang terhubung dengan garis nol.

Ini sesuai dengan standar IEC61009-1, GB16917.1.

Fitur:

1) .Menakan perlindungan terhadap sengatan listrik, patahan tanah, arus bocor;

2) .Menakan perlindungan terhadap kelebihan beban, sirkuit pendek dan tegangan berlebih;

3). Volume kecil, kapasitas pemecah tinggi; Kawat hidup dan garis nol dipotong pada saat yang sama;

4). Ukuran dan berat kecil, pemasangan dan kabel yang mudah, kinerja tinggi dan tahan lama

5). Berikan terhadap kesalahan operasi yang disebabkan oleh tegangan instan dan arus instan.

Fitur & Manfaat

Perlindungan multi-fungsi: Jenis AC RCBO 4P menggabungkan perlindungan arus residual dan perlindungan arus berlebih untuk memberikan perlindungan komprehensif untuk sirkuit dan peralatan.

Sensitivitas tinggi: Perlindungan yang sangat sensitif terhadap aplikasi mendadak atau lambatnya peningkatan arus AC sinusoidal residual memastikan decoupling.

Berbagai aplikasi: Cocok untuk sirkuit AC dalam sistem distribusi daya domestik, industri dan komersial, terutama untuk kabel satu-api-nol.

Mudah dipasang dan dipelihara: Desain struktural yang masuk akal, mudah dipasang, dan pada saat yang sama mudah untuk melakukan perawatan dan perbaikan.

Skenario Aplikasi

Jenis 4P RCBO AC banyak digunakan untuk perlindungan sirkuit AC di rumah, kantor, tempat komersial dan fasilitas industri. Ini sangat cocok untuk aplikasi yang membutuhkan perlindungan kabel api dan nol, seperti sirkuit pencahayaan, sirkuit soket dan perlindungan peralatan seperti motor.

4P RCBO AC Type
