63a/100mA residu arus pemutus sirkuit RCCB

63A/100MA residual arus pemutus sirkuit RCCB adalah arus dalam sirkuit selain arus operasi normal, yang dapat dihasilkan karena kerusakan isolasi peralatan, sengatan listrik personel, atau kesalahan ground, dll. Fungsi utama RCCB adalah dengan cepat memotong sirkuit ketika arus residu terdeteksi sebagai melebihi nilai preset, dengan cara mencegah kocok listrik dan elektrik yang terdeteksi sebagai melampaui nilai preset, yang mencegah kocok listrik.

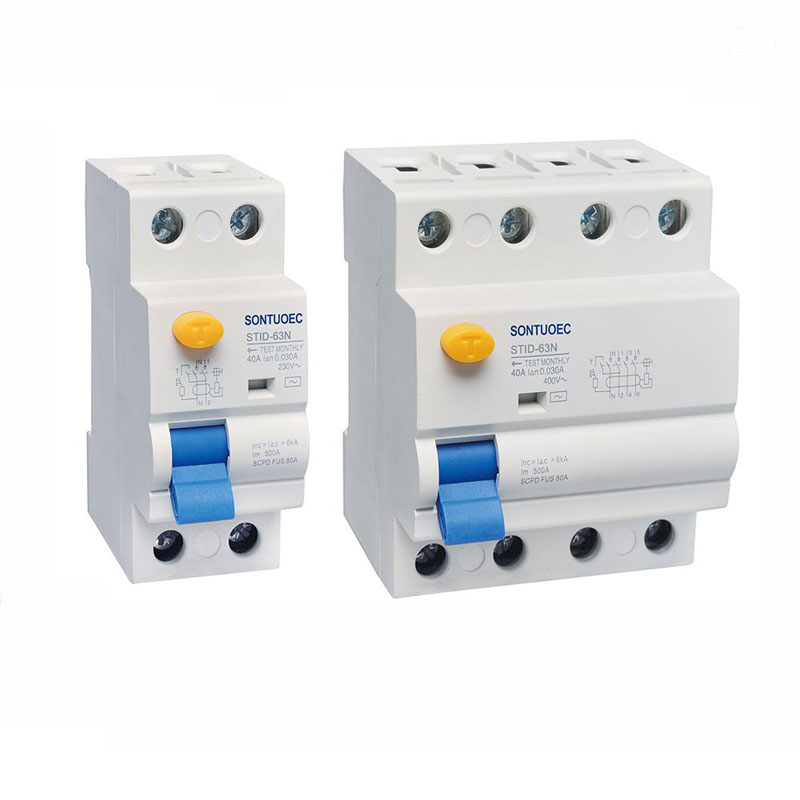

Model:STID-63N

mengirimkan permintaan

Deskripsi Produk

STANDAR:	IEC 61008-1
Model:	Tanda-63n
Karakteristik Sisa Saat Ini:	Dan, dan
Tiang no.:	2p, 4p
Nilai saat ini:	16a, 25a, 32a, 40a, 63a;
Tegangan Dinilai:	230/400V AC
Frekuensi Dinilai:	50/60Hz
Nilai Rating Residual Operating Current IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Rating residual non-operating arus i ΔNo:	≤0.5iΔn
Nilai Sirkit Pendek Curract Current Inc:	6000a
Sirkuit pendek residu bersyarat dinilai I ΔC saat ini:	6000a
Durasi tersandung:	Tripping Instan≤0.1sec
Residual Tripping Range saat ini:	0.5iΔn ~ iΔn
Daya tahan elektro-mekanis:	4000 siklus
Torsi pengikat:	2.0nm
Terminal Koneksi:	Terminal Pilar Terminal sekrup dengan klem
Instalasi:	35mm DIN Rail Mounting

Prinsip Operasi

Prinsip operasi RCCB didasarkan pada prinsip -prinsip induksi elektromagnetik dan keseimbangan saat ini. Ketika arus residu dalam sirkuit melewati transformator, transformator menghasilkan fluks magnet yang sesuai. Fluks magnetik ini dikonversi menjadi sinyal listrik dan diproses oleh sirkuit elektronik. Ketika sinyal listrik yang diproses mencapai ambang batas yang telah ditentukan, RCCB memicu mekanisme pelepasan untuk bertindak, menyebabkan pemutus sirkuit dengan cepat memotong sirkuit.

Fitur utama

Sensitivitas Tinggi: RCCB mampu mendeteksi arus residu kecil, biasanya kurang dari 30mA (nilai yang tepat tergantung pada spesifikasi produk), yang membantu memotong sirkuit dalam waktu sebelum kecelakaan listrik terjadi.

Respons Cepat: RCCB dapat dengan cepat memotong sirkuit dalam beberapa milidetik setelah mendeteksi arus residu, yang secara efektif mencegah kecelakaan sengatan listrik dan penyebaran kebakaran listrik.

Aman dan andal: RCCB mengadopsi komponen elektronik canggih dan pemutusan mekanisme dengan keandalan dan stabilitas yang tinggi. Pada saat yang sama, ia juga memiliki fungsi perlindungan sirkuit yang berlebihan dan hubung singkat, yang dapat sepenuhnya melindungi keamanan sirkuit dan peralatan.

Mudah dipasang dan dipelihara: RCCB biasanya mengadopsi desain modular, struktur kompak dan mudah dipasang. Ini juga memiliki yang mudah diinspeksi dan mengganti kontak untuk pemeliharaan dan inspeksi rutin.

Skenario Aplikasi

63a/100mA residual arus pemutus sirkuit RCCB banyak digunakan dalam berbagai situasi di mana perlindungan listrik diperlukan, termasuk tetapi tidak terbatas pada:

Bangunan perumahan dan komersial: Untuk perlindungan peralatan listrik dan keselamatan pribadi terhadap kecelakaan sengatan listrik dan kebakaran listrik. Di rumah, RCCB biasanya dipasang di kotak distribusi sebagai perlindungan utama atau cabang untuk sirkuit rumah.

Jalur Produksi Industri: Ini digunakan untuk melindungi operasi normal peralatan listrik seperti motor, transformer, dll., Dan mencegah kerusakan peralatan dan shutdown yang disebabkan oleh kebocoran dan kelebihan beban. Di bidang industri, RCCB biasanya dipasang di ujung saluran masuk peralatan listrik sebagai alat perlindungan peralatan.

Fasilitas publik: seperti rumah sakit, sekolah, perpustakaan dan tempat -tempat lain, RCCB digunakan untuk memastikan pengoperasian peralatan listrik yang aman dan penggunaan listrik yang aman oleh personel. Tempat -tempat ini biasanya memiliki persyaratan yang lebih tinggi untuk keselamatan listrik, sehingga RCCB lebih banyak digunakan.

63A/100mA Residual Current Circuit Breaker RCCB
