AC Magnetic Contactor

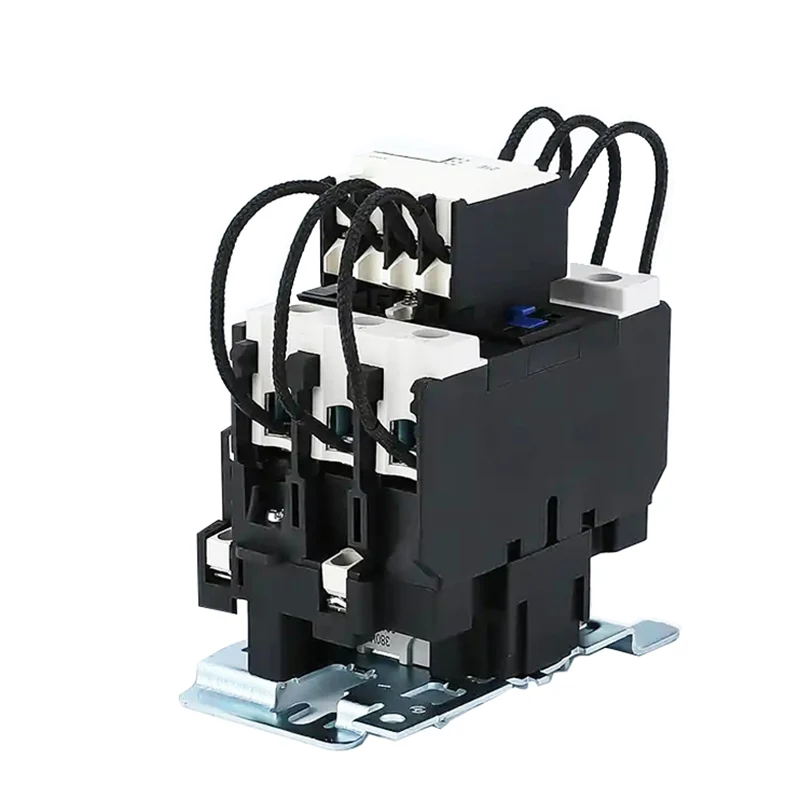

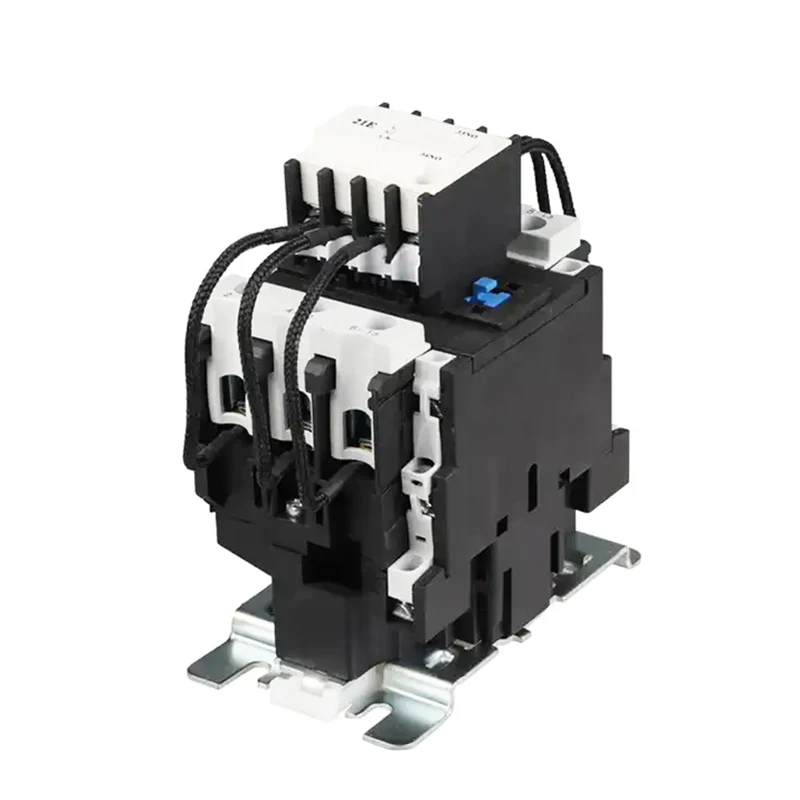

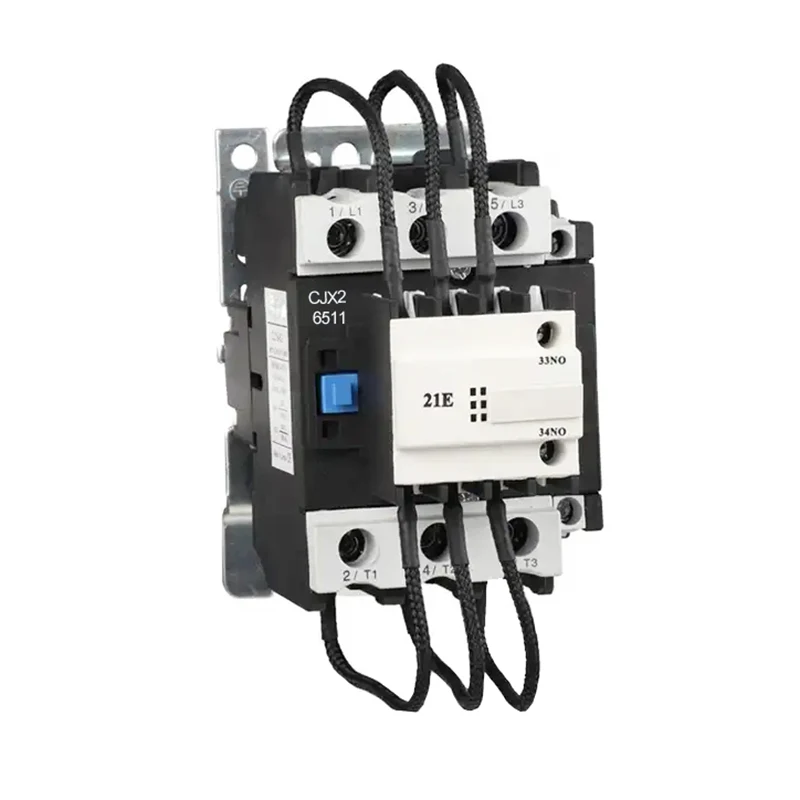

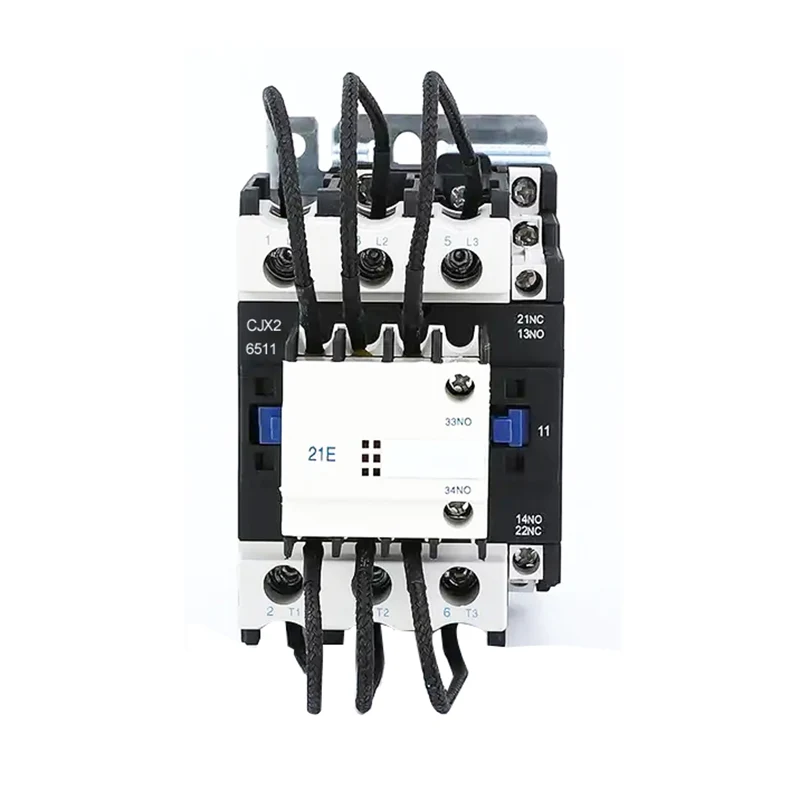

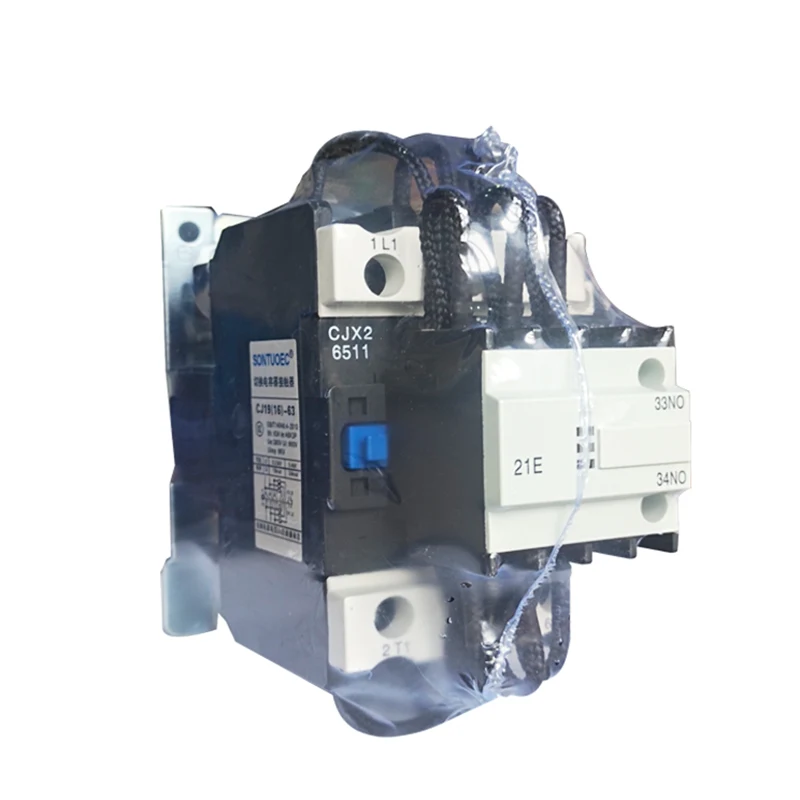

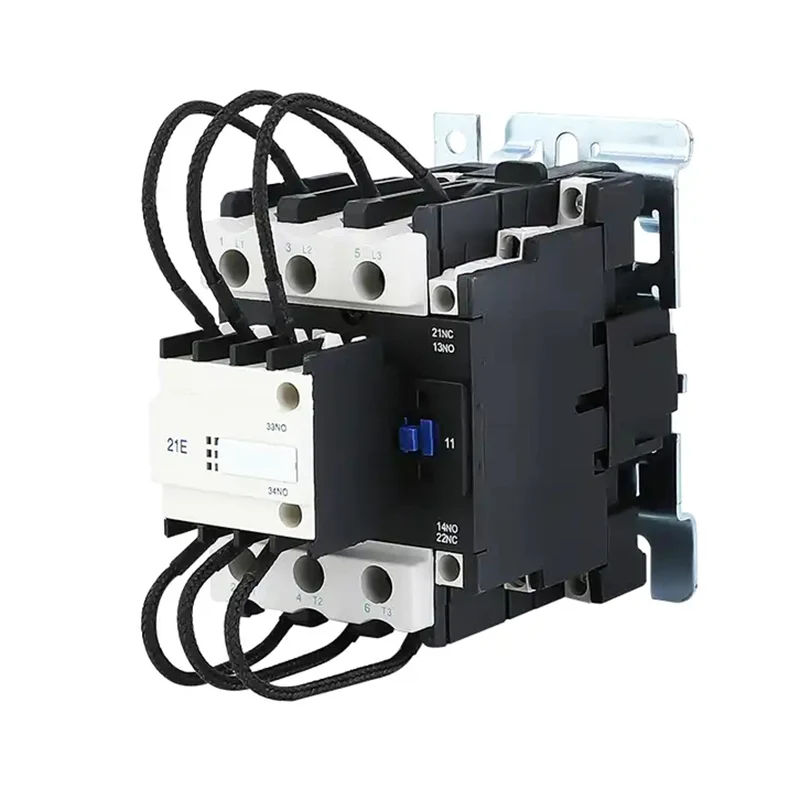

SCJ19 SWITCHING CAPACITOR TYPE Contactor digunakan dalam jaringan daya AC 50Hz atau 60Hz, hingga 380V, untuk mengoperasikan atau mengganti perangkat kontrol kapasitor LV dalam sirkuit daya reaktif LV. Dengan perangkat antisurge, ini dapat mengurangi dampak dari lonjakan penutupan dan mencegah kelebihan beban sebagai pecah.

Prinsip Operasi

Prinsip operasi kontaktor magnetik AC didasarkan pada induksi elektromagnetik dan gaya magnet. Ketika kumparan diberi energi, medan magnet yang dihasilkan menarik inti besi dan menutup kontak, sehingga membuka sirkuit. Ketika kumparan de-energized, medan magnet menghilang, inti besi diatur ulang di bawah aksi pegas, kontak rusak dan sirkuit terputus. Dengan cara ini, Kontaktor Magnetik AC mewujudkan kontrol sirkuit AC.

Struktur dan Komposisi

AC Magnetic Contactor terutama terdiri dari bagian -bagian berikut:

Sistem elektromagnetik: Termasuk komponen seperti koil, inti dan jangkar, yang merupakan bagian utama untuk menghasilkan medan magnet dan aksi magnetik.

Sistem Kontak: Termasuk kontak kontak dan tambahan, yang digunakan untuk menghidupkan dan mematikan sirkuit. Kontak utama biasanya digunakan untuk membawa arus yang lebih besar, sedangkan kontak tambahan digunakan untuk mewujudkan berbagai fungsi kontrol.

Perangkat Pemadam ARC: Digunakan untuk memadamkan busur saat kontak terputus, mencegah busur merusak kontak.

Komponen lain: seperti pegas, kurung, rumah, dll., Digunakan untuk memperbaiki dan mendukung komponen untuk memastikan operasi normal kontaktor.

Fitur struktur

1. Kontaktor yang dirakit dengan resistansi terbatas saat ini, dapat membatasi lonjakan switching-on dalam nilai yang diizinkan.

2. Kontaktor adalah struktur pemutus ganda yang bertindak langsung, mekanisme aktingnya gesit, mudah diperiksa dengan tangan, structureconvenvenen kompak untuk menggantikan kontak.

3. Berwatifikasi blok terminal dilindungi oleh penutup, aman dan dapat diandalkan.

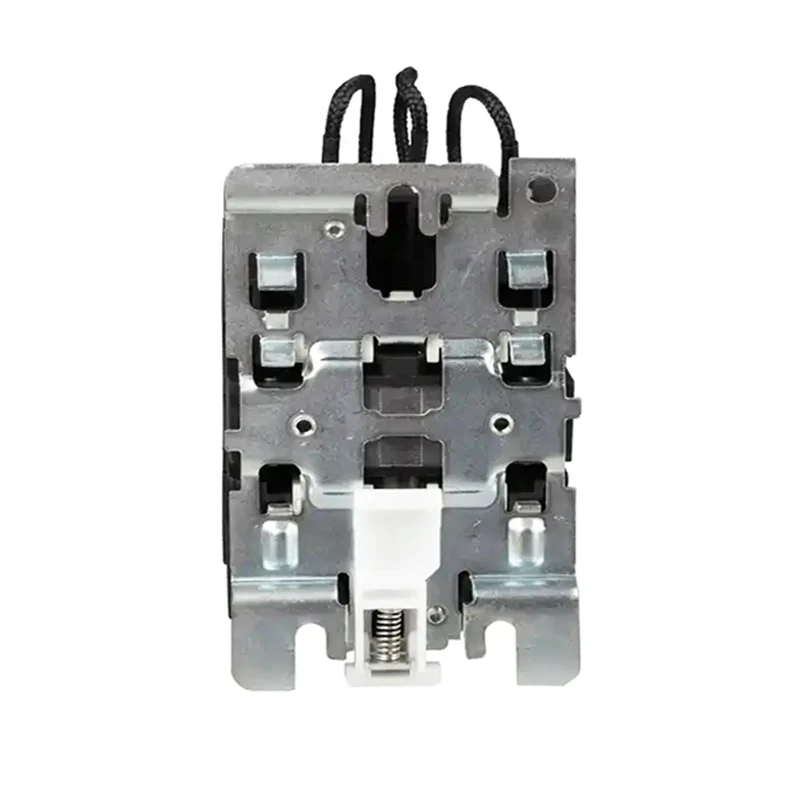

4. Itu dapat dipasang dengan sekrup, atau pada rel standar 35/75mm.

Kondisi kerja dan pemasangan

(1) Suhu sekitar: -5 ℃- +40 ℃, suhu rata-rata tidak boleh di atas +35 ℃ dalam 24 jam.

(2) Kondisi Atmosfer: Kelembaban ambien atmosfer di bawah 50% ketika +40 ℃. Kelembaban sekitar dapat lebih tinggi pada suhu yang lebih rendah. Pada bulan terbasah rata -rata suhu terendah + 25 ℃ untuk rata -rata dengan kelembaban relatif maksimum adalah 90%, dan mempertimbangkan perubahan suhu dan terjadi karena produk pada permukaan gel.

(3) Ketinggian tidak lebih tinggi dari 2000m saat instalasi.

(4) Kelas Polusi: 3 Kelas

(5) Kelas Instalasi: III

(6) Kondisi pemasangan: Permukaan pemasangan dan kemiringan bidang vertikal tidak lebih dari ± 5 °, dan tidak ada dampak dan getaran yang signifikan, mengguncang tempat.

Fitur utama

Pekerjaan yang andal: Kontaktor magnetik AC terbuat dari bahan berkualitas tinggi dan proses manufaktur canggih, yang memiliki keandalan dan stabilitas yang tinggi.

Umur Layanan Panjang: Sistem kontak terbuat dari bahan tahan aus, yang dapat menahan guncangan arus dan tegangan yang besar, memperpanjang masa pakai.

Mudah dipelihara: Strukturnya dirancang secara wajar, mudah dibongkar dan diperbaiki, mengurangi biaya pemeliharaan.

Berbagai spesifikasi: Untuk memenuhi kebutuhan pengguna yang berbeda, AC magnetic contactor memiliki berbagai spesifikasi dan model untuk dipilih, termasuk level arus yang berbeda, level tegangan dan konfigurasi kontak tambahan.
