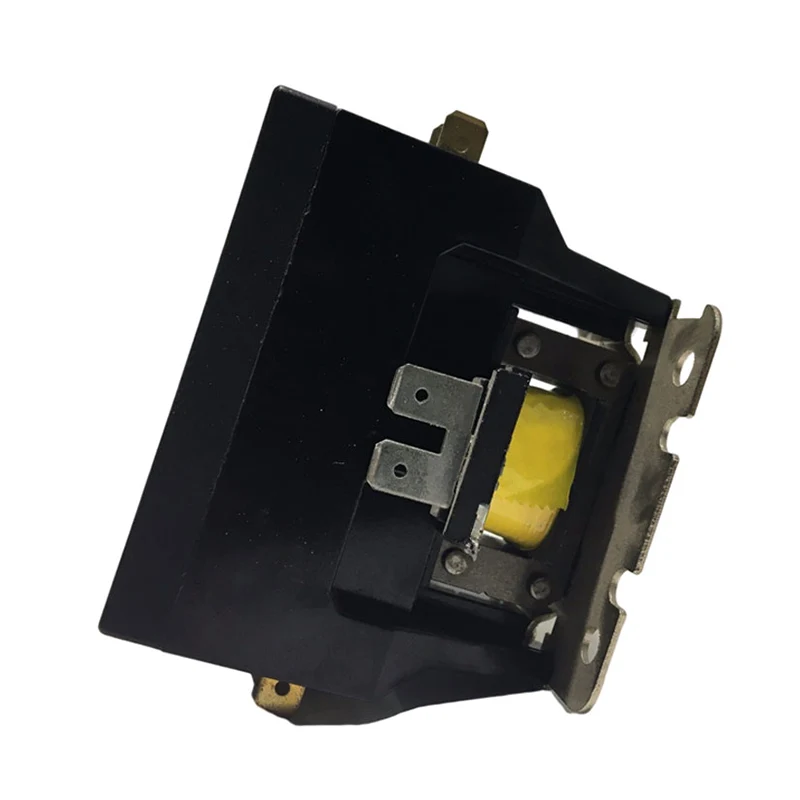

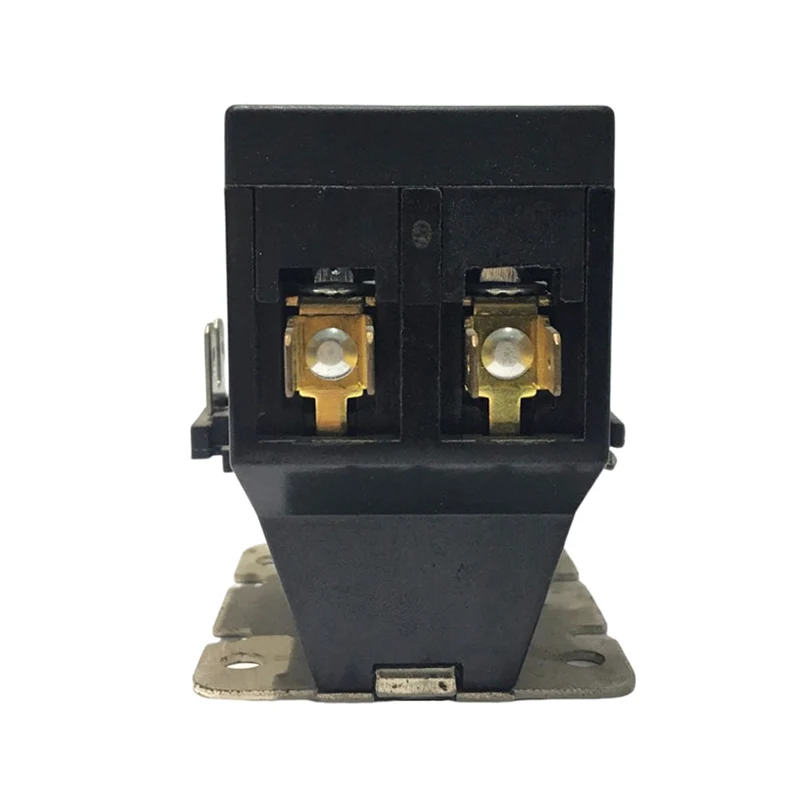

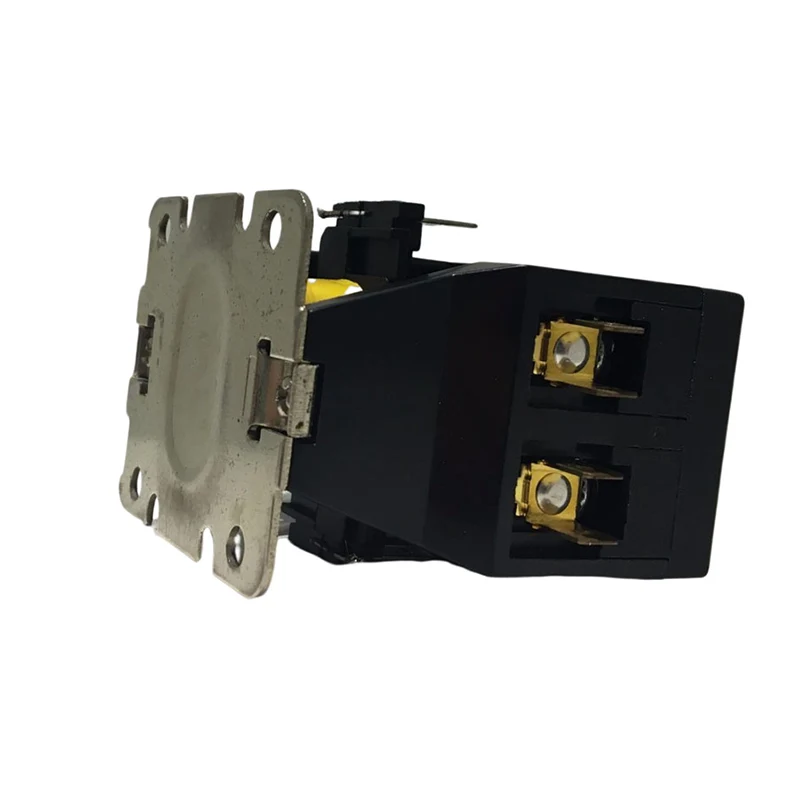

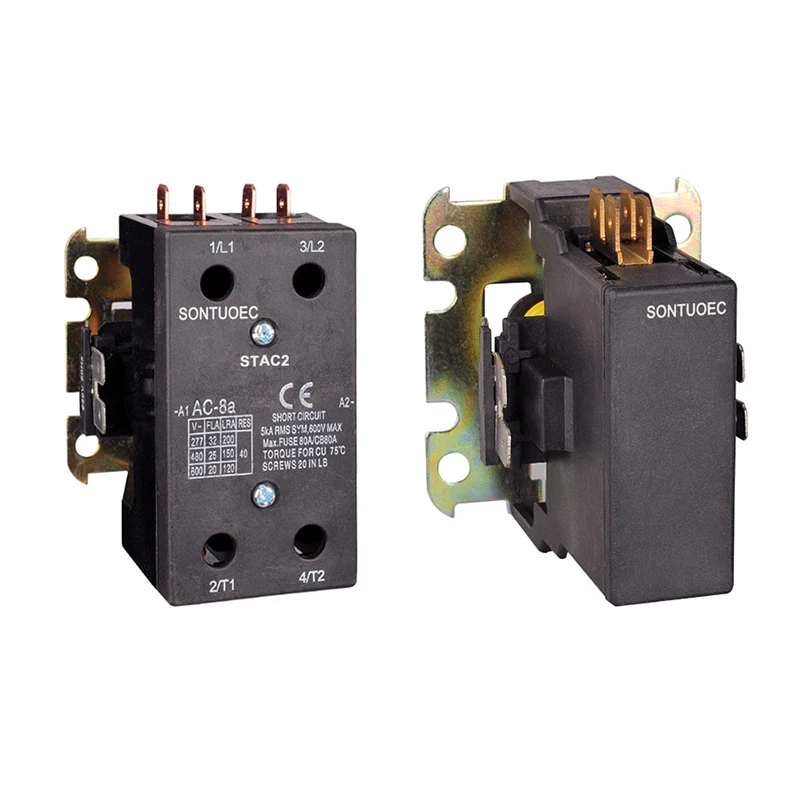

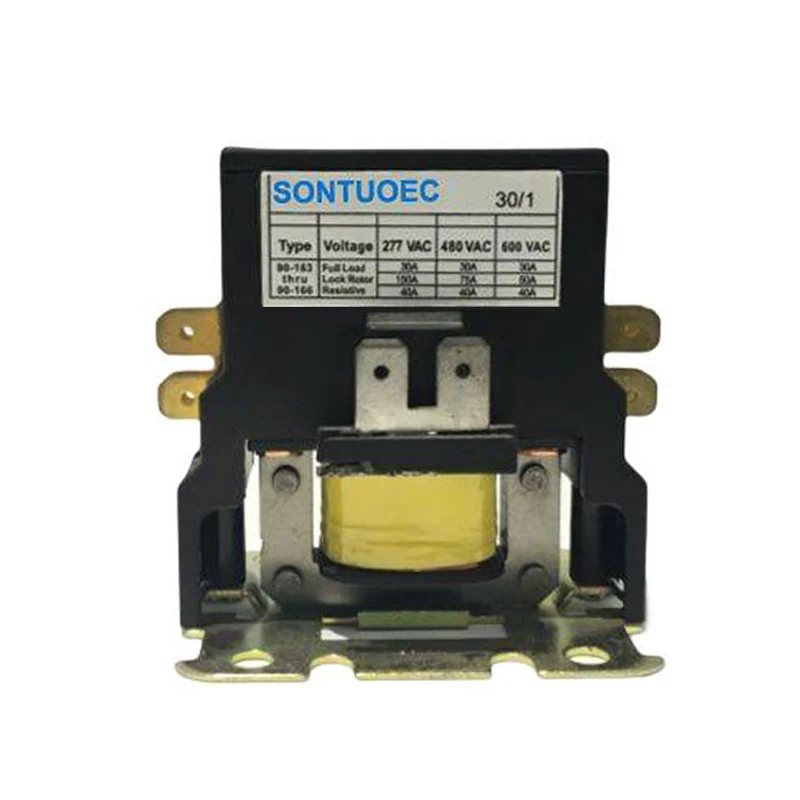

Kontaktor AC AC

Kontaktor AC AC adalah Kontaktor AC tujuan yang pasti dirancang untuk digunakan dalam pendingin, pendingin udara, dan sistem pemanas listrik. Koneksi daya dapat dibuat dengan terminal sekrup dengan koneksi cepat atau terminal lug dengan koneksi cepat

mengirimkan permintaan

Deskripsi Produk

Model no	Beban penuh	Amp resistif (a)	Tiang No.	Tegangan koil ( V)	Tegangan garis (v)	Max HP		-
Model no	Amp (a)	Amp resistif (a)	Tiang No.	50/60Hz	Tegangan garis (v)	Voltase (V)	Lajang Fase	Tiga Fase
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Bahan isolasi	Blok kontak dan operator berkualitas tinggi Resin termoseting tingkat listrik
Kisaran suhu	-40 ° F hingga 150 ° F; -5-+40
Umur mekanik (tidak ada beban)	Sesuai dengan standar spesifikasi UL dan ARI
Kehidupan Listrik	Sesuai dengan spesifikasi UL dan ARI Standar
Berat (perkiraan)	9.25 oz
Frekuensi kumparan	50/60Hz
Insulasi koil	Kelas B (130ºC)
Penghentian	Konektor tekanan dan ganda 1/4 Q.C
Beroperasi	85% dari coltage kumparan nominal; 110% brankas maksimum beroperasi
Siklus tugas	Kontinu

Struktur dan fitur

Struktur:

Sistem Elektromagnetik: Termasuk komponen seperti kumparan, inti, dll., Yang digunakan untuk menghasilkan fluks magnet untuk mendorong pembukaan dan penutupan sistem kontak.

Sistem kontak: Termasuk kontak utama dan kontak tambahan. Kontak utama digunakan untuk membawa arus pengenal sistem pendingin udara, sedangkan kontak tambahan digunakan untuk mewujudkan transmisi dan umpan balik dari sinyal kontrol.

Perangkat Pemadam ARC: Digunakan untuk memadamkan busur yang dihasilkan ketika kontak terputus untuk melindungi kontak dari kerusakan.

Perangkat disipasi shell dan panas: Digunakan untuk melindungi komponen internal dari lingkungan eksternal dan menyediakan fungsi disipasi panas yang diperlukan.

Fitur:

Spesialisasi: Dirancang untuk sistem pendingin udara untuk memenuhi kebutuhan sistem pendingin udara untuk kontrol listrik.

Keandalan: Sistem kontak terbuat dari bahan berkualitas tinggi dengan konduktivitas listrik yang baik dan ketahanan abrasi untuk memastikan operasi stabil jangka panjang.

Keselamatan: Dilengkapi dengan perangkat pemadam busur yang sempurna, secara efektif mencegah kerusakan busur pada kontak dan lingkungan sekitarnya.

Kompatibilitas: Kompatibel dengan berbagai sistem pendingin udara dan sistem kontrol listrik, nyaman untuk pemasangan dan commissioning.

Prinsip kerja

Ketika kumparan dari kontak AC AC 2P diberi energi, inti besi menjadi magnetik dan menarik sistem kontak untuk ditutup, sehingga menghubungkan sistem pendingin udara ke sumber daya. Ketika koil tidak berenergi, inti besi kehilangan magnetnya dan sistem kontak akan dipisahkan oleh aksi pegas, sehingga melepaskan sistem pendingin udara dari sumber daya. Dengan cara ini, kontaktor dapat mewujudkan kendali jarak jauh dari sistem pendingin udara.
