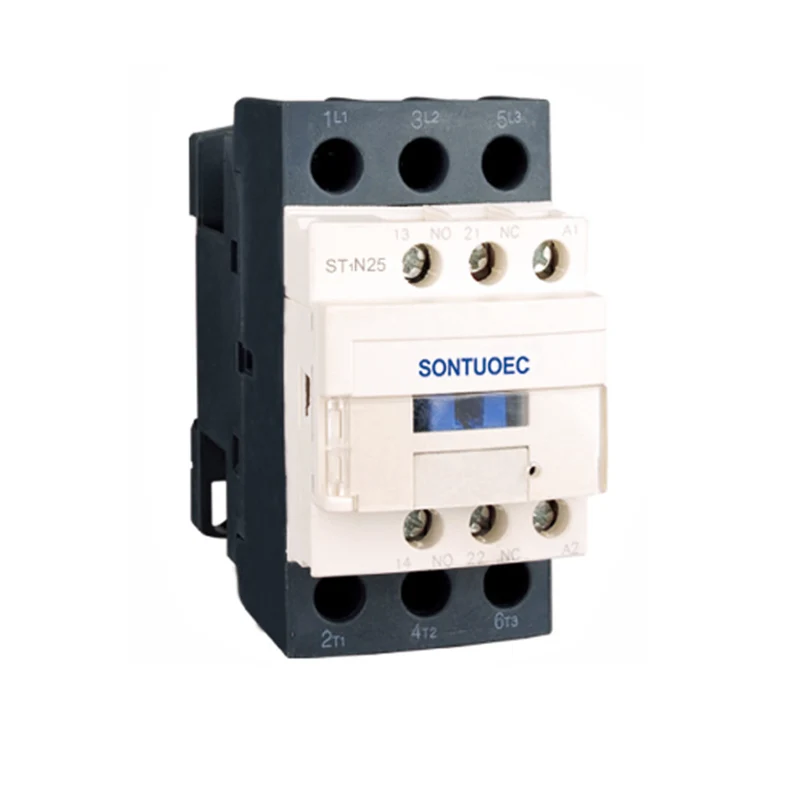

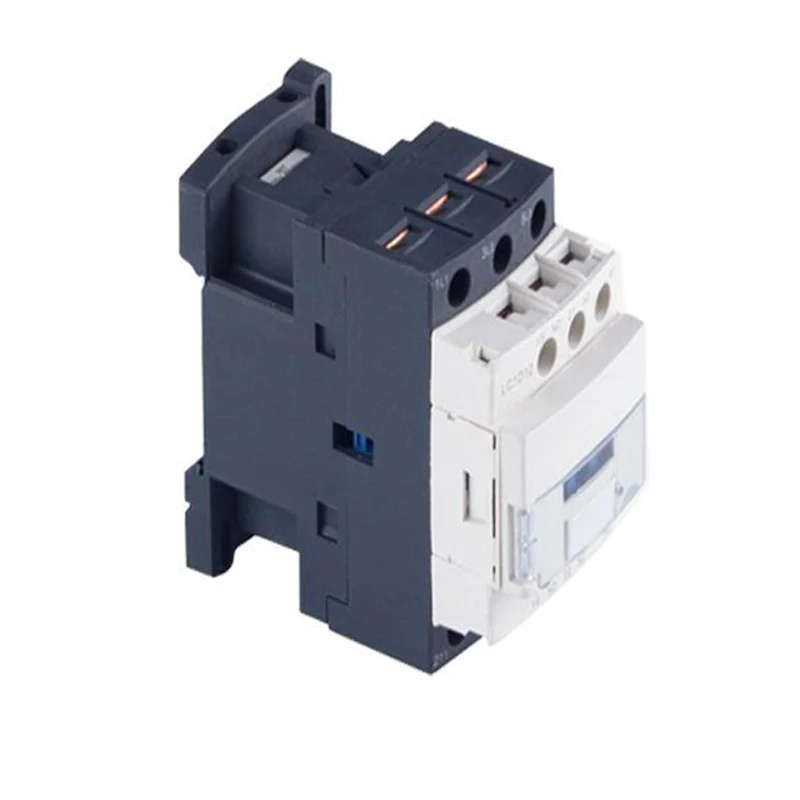

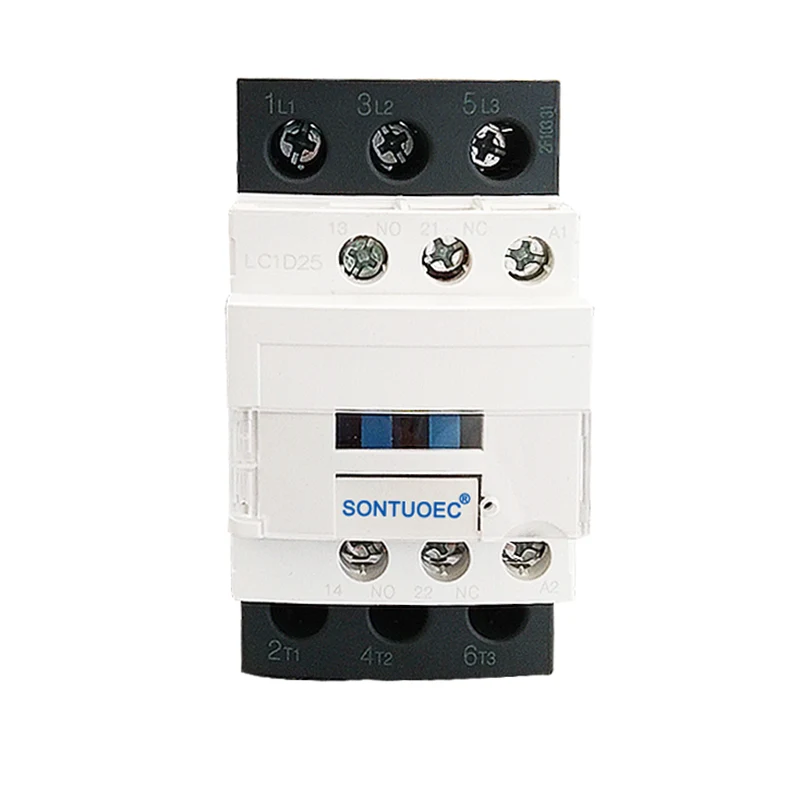

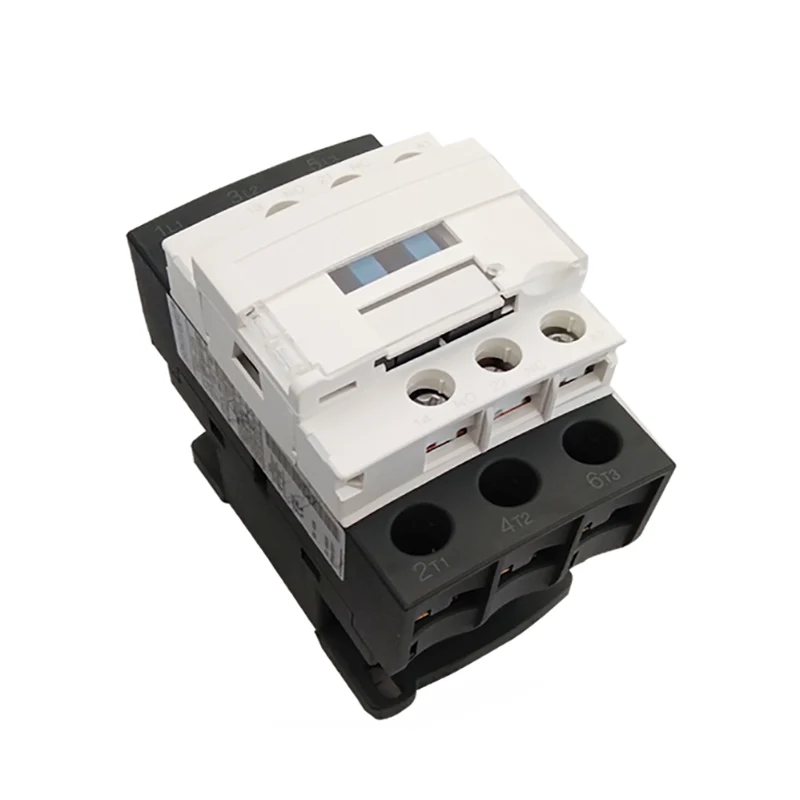

CJX2 3P 25A AC Contactor

Kontaktor AC CJX2 3P 25A cocok untuk menghubungkan dan memecahkan sirkuit pada jarak jauh, serta untuk start dan kontrol motor AC yang sering. Selain itu, dapat digunakan dengan relay termal yang sesuai untuk membentuk starter elektromagnetik untuk melindungi sirkuit di mana kelebihan beban operasional dapat terjadi.

Model:ST1N

mengirimkan permintaan

Deskripsi Produk

Jenis		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Nilai Kerja Saat Ini (A)	AC3	9	12	18	25	32	40	50	65	80	95
Nilai Kerja Saat Ini (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Peringkat StandardPower 3-fase Motor 50/60Hz Incategory AC-3	220/230v	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500v	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nilai Panas Arus (A)		20	20	32	40	50	60	80	80	125	125
Kehidupan listrik	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Kehidupan listrik	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Kehidupan Mekanik (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Jumlah kontak	3p+no					3P+NC+no
Jumlah kontak	3P+NC					3P+NC+no

Fitur struktural

Desain Pelindung: CJX2 3P 25A AC Kontaktor mengadopsi struktur pelindung, yang ditandai dengan volume kecil, bobot ringan, konsumsi daya rendah dan umur panjang.

Struktur Tindakan Akting Langsung: Struktur aksinya adalah tindakan langsung dan kontaknya adalah titik istirahat ganda, yang meningkatkan keandalan dan keamanan kontak.

Kelompok kontak tambahan tipe blok: Grup kontak tambahan, kepala penundaan udara, mekanisme interlocking mekanis dan komponen lainnya dapat ditambahkan sesuai dengan kebutuhan pengguna untuk membentuk kontaktor penunda waktu, kontaktor reversibel, starter bintang-Delta dan produk seri turunan lainnya.

Parameter teknis

Parameter teknis utama dari kontaktor AC seri CJX2 (ST1N) meliputi:

Tegangan Dinilai: termasuk 36V, 110V, 127V, 220V, 380V dan level lainnya untuk memenuhi kebutuhan sistem daya yang berbeda.

Nilai arus: Menurut model yang berbeda, arus pengenal berkisar dari 9a hingga 95a.

Tegangan koil: tegangan koil AC termasuk 24V, 36V, 48V, 110V, 220V, 380V, dll. Tegangan koil DC termasuk 12V, 24V, 48V, 110V, 220V, dll.

Kehidupan mekanik dan listrik: Kehidupan mekanis dapat mencapai jutaan kali, dan kehidupan listrik juga relatif tinggi, yang memastikan operasi stabil jangka panjang dari kontaktor.

Instalasi dan Pemeliharaan

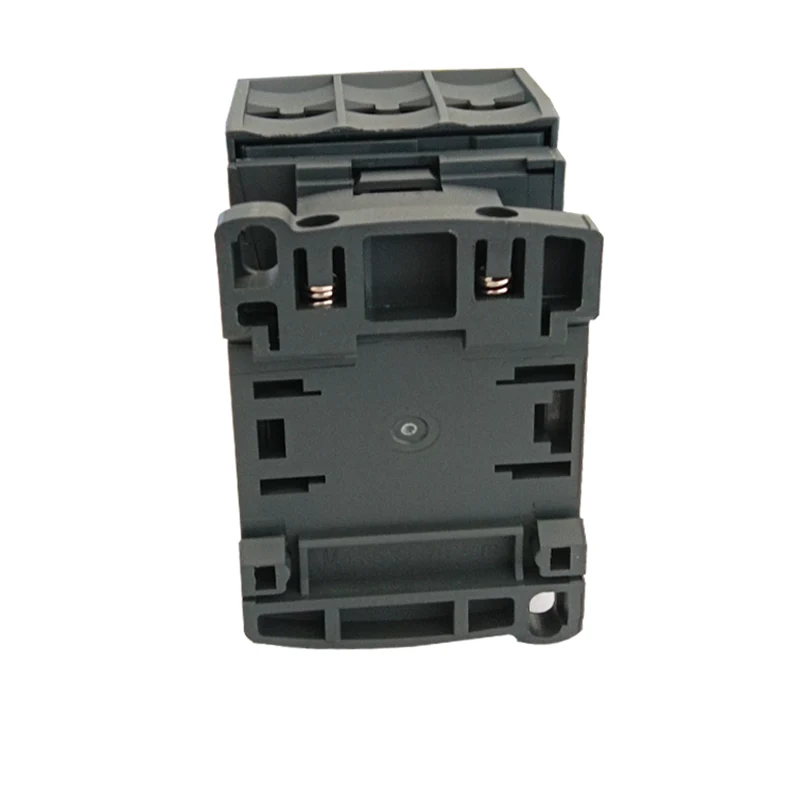

Instalasi: Kontaktor AC tipe CJX2 dapat dipasang dengan dua sekrup atau rel pemandu 35mm (atau 75mm), yang nyaman dan cepat. Data teknis yang relevan harus diperiksa sebelum instalasi untuk memastikan kepatuhan dengan kondisi instalasi.

Pemeliharaan: Semua bagian produk harus diperiksa secara teratur selama penggunaan, mengharuskan bagian yang dapat dipindahkan tidak macet dan pengencang tidak longgar. Jika ada kerusakan, itu harus diganti pada waktunya untuk memastikan operasi normal dari kontaktor.
