Kurva c mcb miniatur sirkuit pemutus

Kurva C MCB Pemutus Sirkuit Miniatur adalah pemutus sirkuit miniatur banyak digunakan di tempat -tempat seperti tempat tinggal, bangunan komersial dan fasilitas industri, terutama di sirkuit di mana karakteristik pelepasan kurva C diperlukan untuk melindungi peralatan listrik dan keselamatan pribadi.

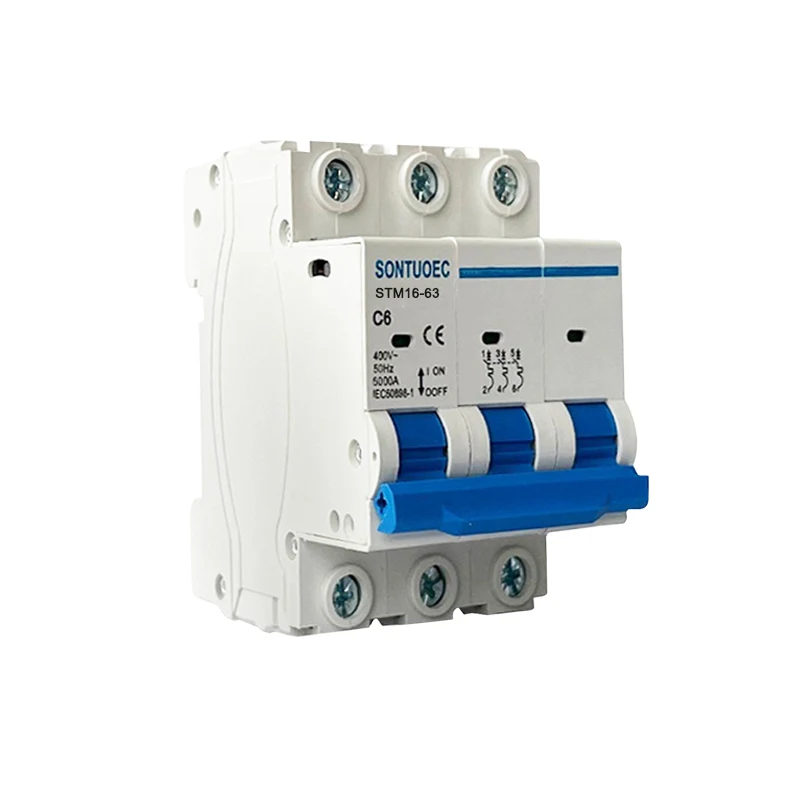

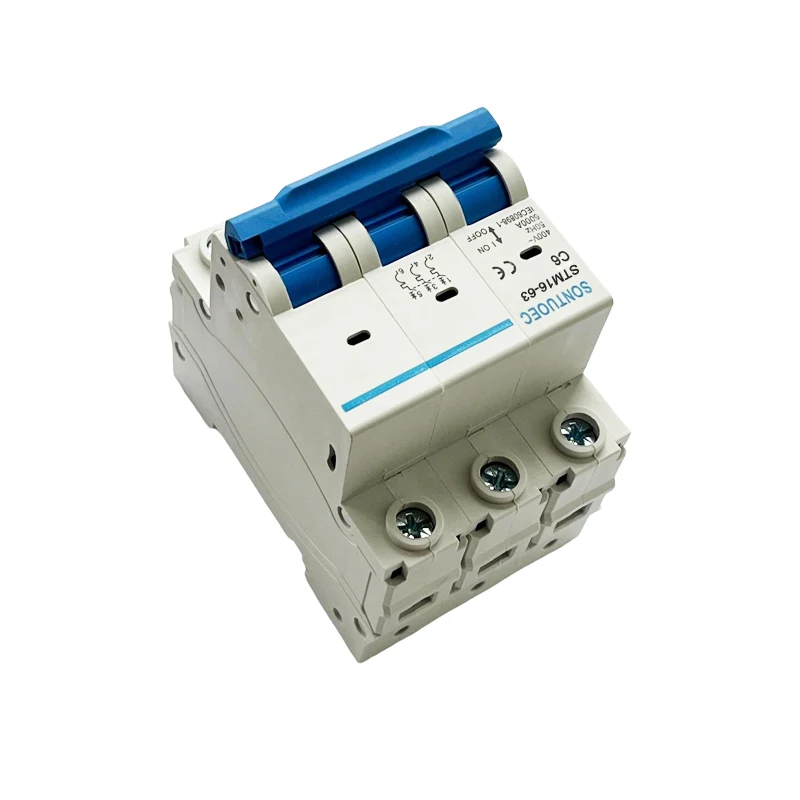

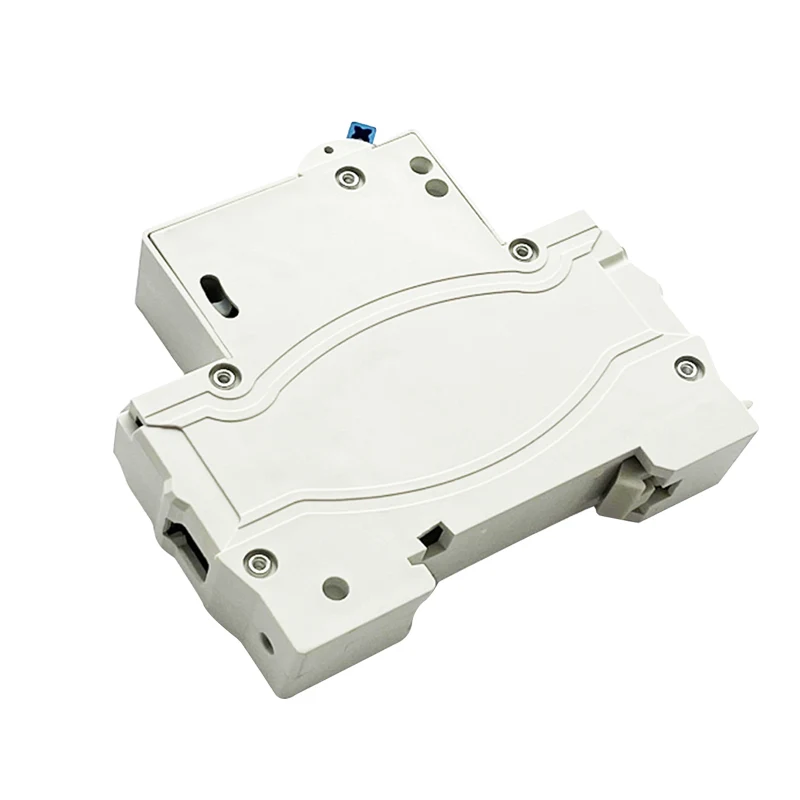

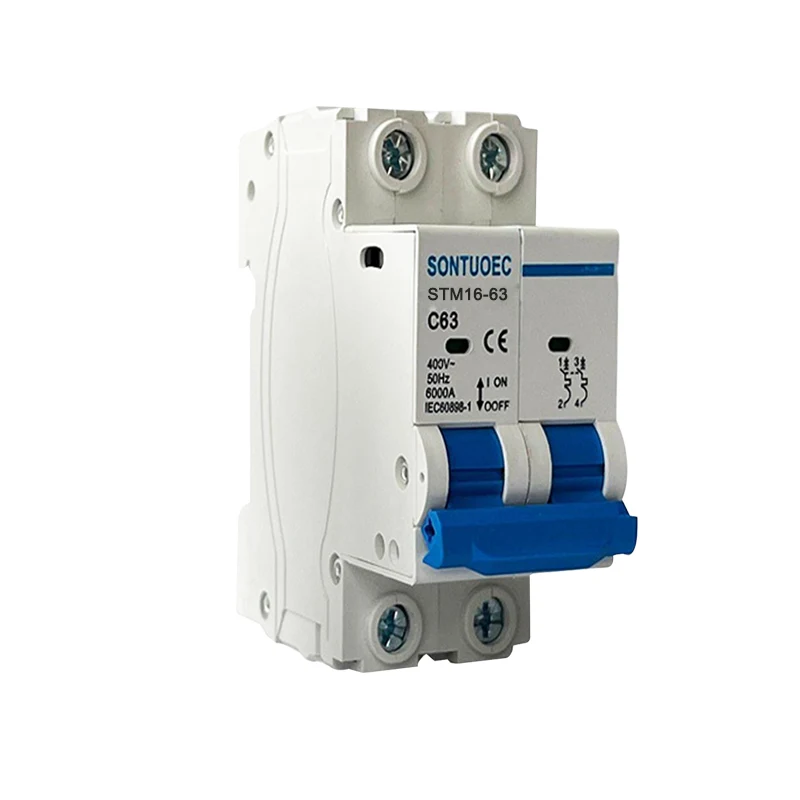

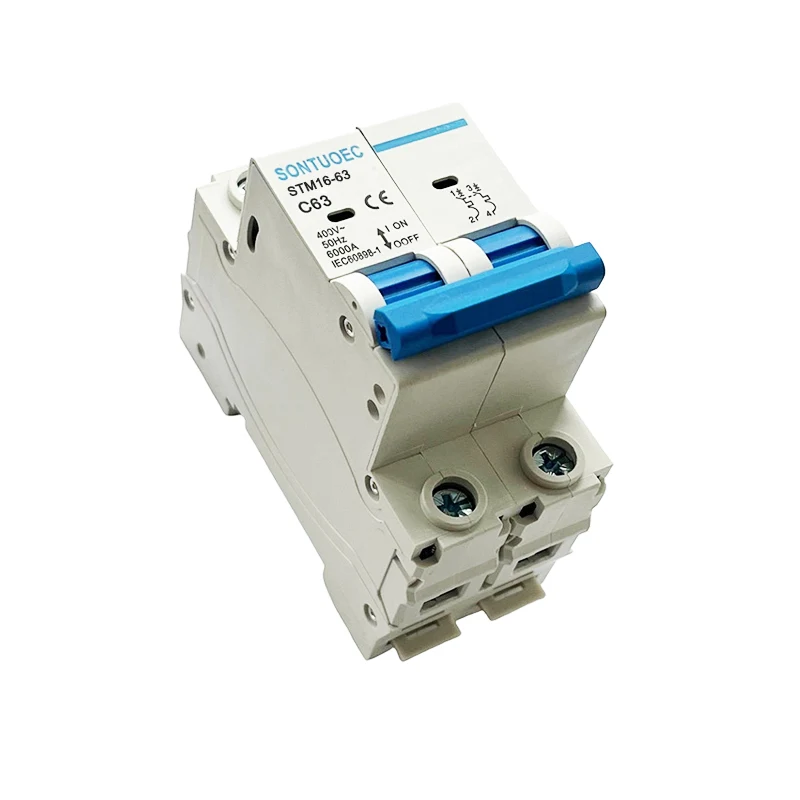

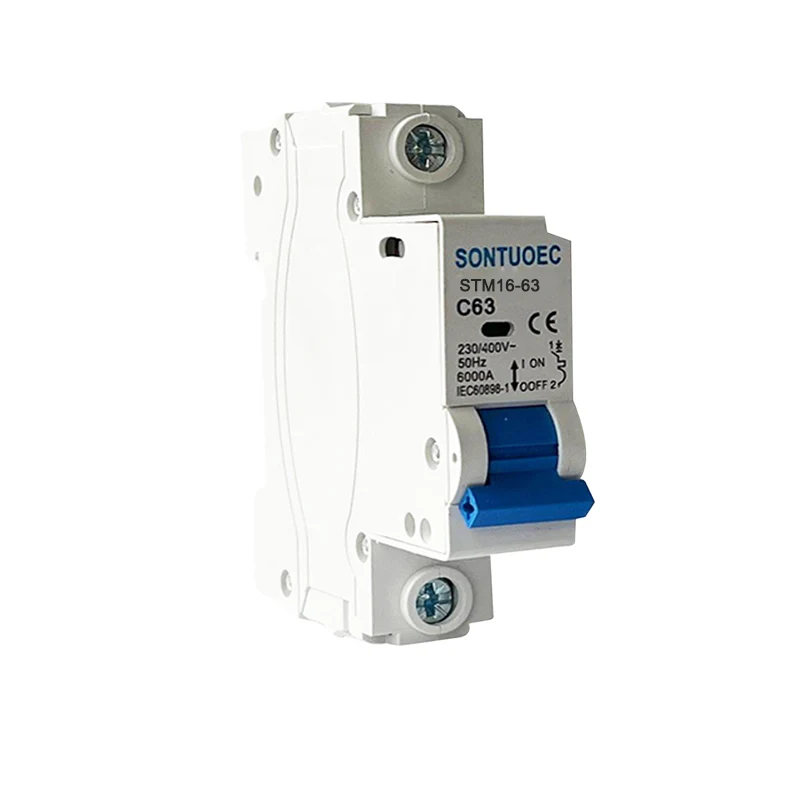

Model:STM16-63

mengirimkan permintaan

Deskripsi Produk

Model	STM16-63
STANDAR	IEC60898-1
Tiang	1p, 2p, 3p, 4p
Kapasitas pemecahan sirkuit pendek	3ka, 4.5ka, 6ka
Dinilai Saat ini (dalam)	1,2,4,610,16,20,25,32,40,50,63a
Dinilai Tegangan (un)	AC230 (240)/400 (415) v
Dinilai Frekuensi	50/60Hz
Kurva tersandung	B, C, d
Magnet pelepasan	B Kurva: antara 3in dan 5 in
	Kurva C: Antara 5in dan 10in
	D Curve: Antara 10in dan 14in
Elektro-mekanis ketahanan	lebih 6000 siklus

Fitur dan manfaat

 Ukuran kecil dan berat ringan: Kurva C MCB Pemutus sirkuit miniatur memiliki desain yang ringkas untuk pemasangan dan penghematan ruang yang mudah.

 Operasi yang andal: Melalui kurva pelepasan yang tepat dan perangkat pelepasan elektromagnetik yang andal, dapat dengan cepat memotong sirkuit yang rusak dan mencegah kerusakan peralatan listrik.

 Fungsi perlindungan berganda: Selain perlindungan hubung singkat, ia juga memiliki perlindungan kelebihan beban dan fungsi perlindungan tegangan berlebih, yang secara komprehensif melindungi keamanan sirkuit.

 Penerapan yang kuat: Kurva Curve C Kurva Pelepasan Jenis Berlaku untuk Sebagian besar beban konvensional, seperti pencahayaan, soket, dll., Yang dapat memenuhi kebutuhan sirkuit yang berbeda.

Prinsip Operasi

Prinsip operasi kurva C MCB terutama didasarkan pada pemantauan arus dan aksi mekanisme pemutusan. Ketika arus dalam sirkuit melebihi nilai yang ditetapkan, mekanisme pelepasan elektromagnetik akan bertindak cepat untuk memotong sirkuit. Pada saat yang sama, pelepasan termal juga memanas selama kelebihan muatan saat ini, menekuk bimetal dan mendorong mekanisme pelepasan bebas untuk bertindak, sehingga memotong sirkuit. Kurva Curve C Tipe Rilis berarti bahwa di bawah kondisi kelebihan beban, pemutus sirkuit memiliki kecepatan pelepasan yang lebih lambat untuk mengakomodasi persyaratan kelebihan beban jangka pendek dari beberapa beban.

Tindakan Pencegahan Seleksi dan Instalasi

Pencocokan peringkat arus untuk memuat: Saat membeli kurva C MCBS, perlu untuk memastikan bahwa peringkat saat ini pemutus sirkuit cocok dengan beban sirkuit untuk menghindari penggunaan yang kelebihan beban yang dapat mengakibatkan kerusakan pada peralatan atau memicu pemutusan abnormal.

Pemilihan Karakteristik Operasi: Kurva pengupasan kurva C cocok untuk sebagian besar beban konvensional, tetapi pemilihan yang tepat perlu ditentukan oleh persyaratan aplikasi sirkuit.

Lokasi Instalasi: MCB harus dipasang di kotak distribusi atau sakelar untuk memastikan keamanan dan keandalan sirkuit. Pada saat yang sama, harus dipasang di lokasi di mana mudah dioperasikan dan dipantau, sehingga langkah -langkah tepat waktu dapat diambil jika terjadi kerusakan.

Inspeksi dan Pemeliharaan Reguler: Untuk memastikan fungsi yang tepat dari kurva C MCB, perlu diperiksa dan dipelihara secara teratur. Ini termasuk memeriksa bahwa kontak pemutus sirkuit dalam kondisi baik, bahwa mekanisme pemutusan itu fleksibel, dan sebagainya.
