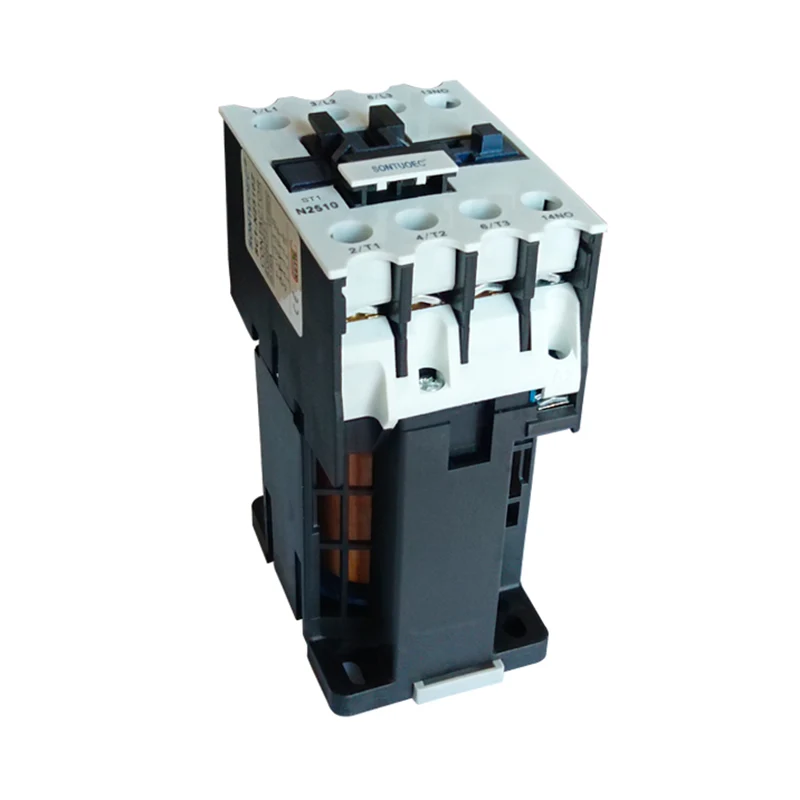

Kontaktor Magnetik DC
  • Kontaktor Magnetik DCKontaktor Magnetik DC
  • Kontaktor Magnetik DCKontaktor Magnetik DC
  • Kontaktor Magnetik DCKontaktor Magnetik DC
  • Kontaktor Magnetik DCKontaktor Magnetik DC
  • Kontaktor Magnetik DCKontaktor Magnetik DC
  • Kontaktor Magnetik DCKontaktor Magnetik DC

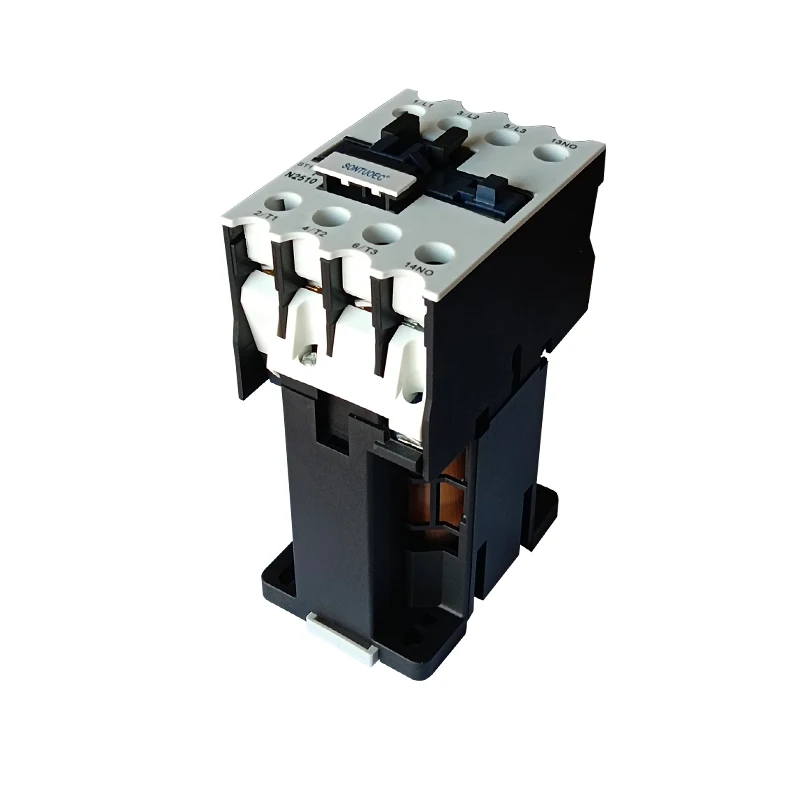

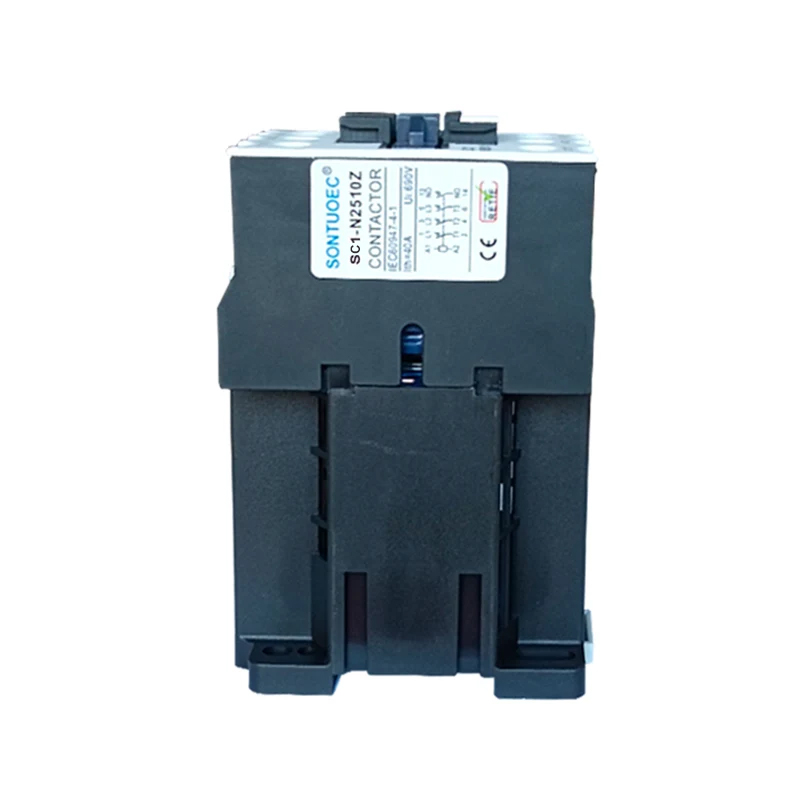

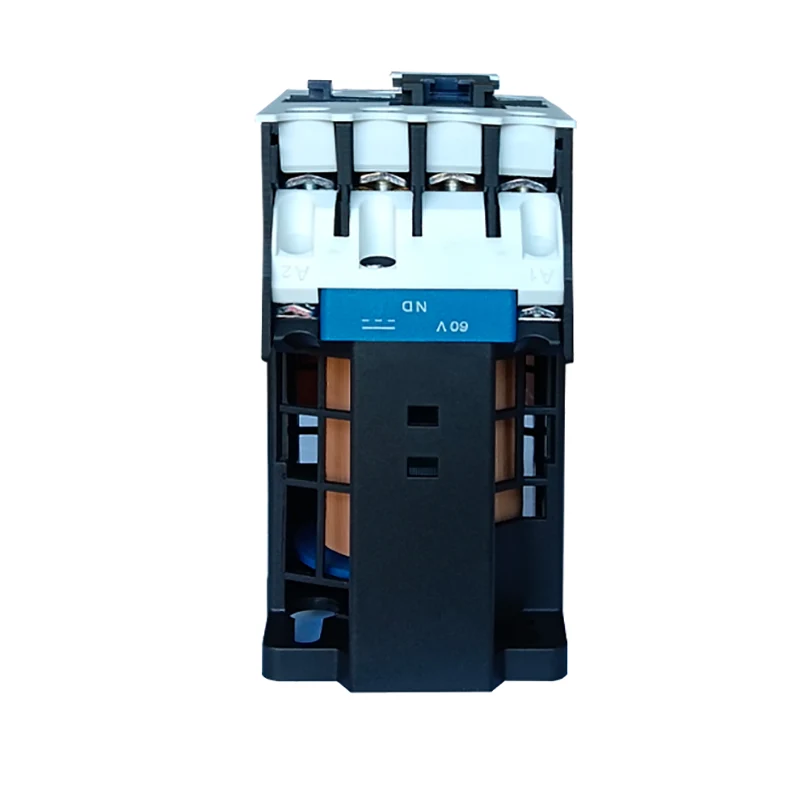

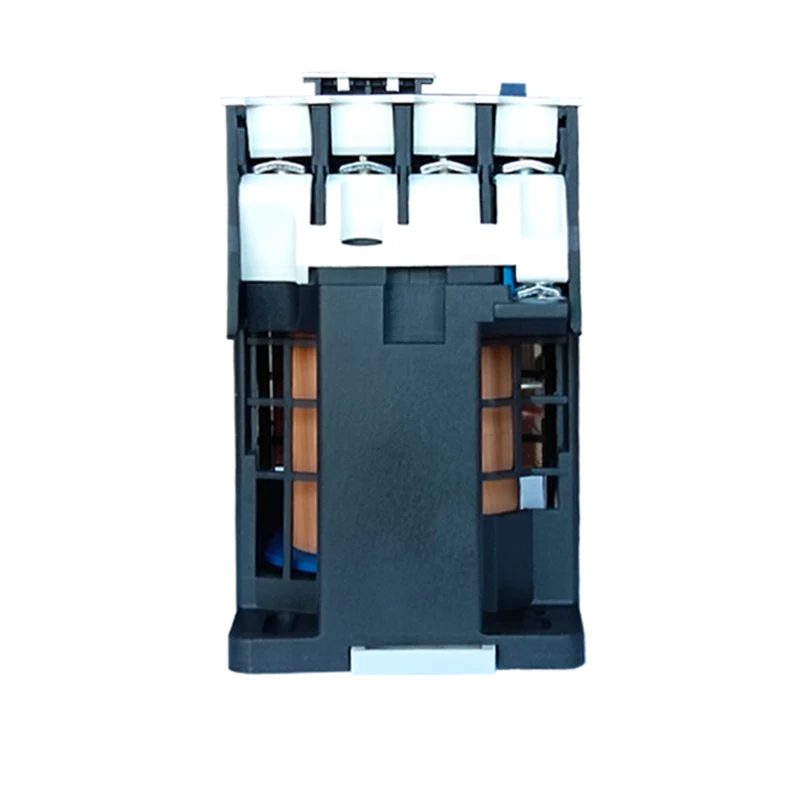

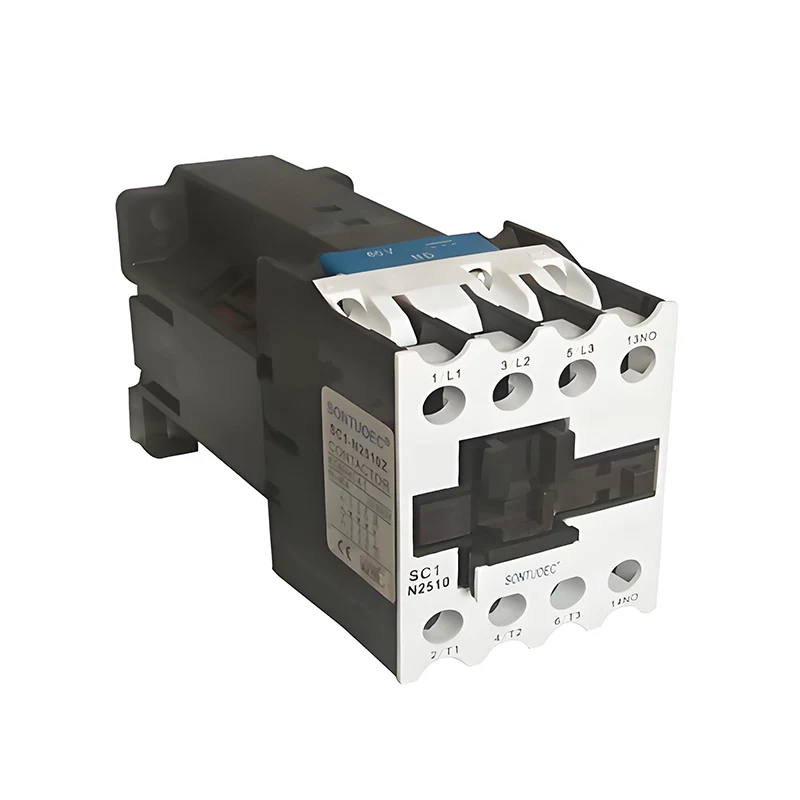

Kontaktor Magnetik DC

DC Magnetic Contactor adalah alat listrik yang menggunakan arus DC yang mengalir melalui koil untuk menghasilkan medan magnet yang menutup atau memecahkan kontak, sehingga mengendalikan on-off sirkuit DC. Ini terutama digunakan dalam remote control, sistem kontrol otomasi dan sirkuit DC yang membutuhkan operasi yang sering.

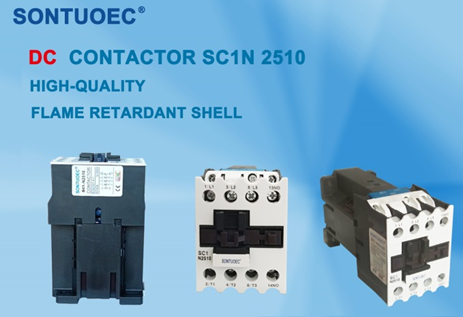

Model:SC1-N

mengirimkan permintaan

Deskripsi Produk

Jenis

SC1-

SC1-

SC1-

SC1-

SC1-

SC1-

SC1-

SC1-

SC1-

SC1-

9

12

18

25

32

40

50

63

80

95















60





Tegangan insulatio berperingkat

660

660

660

660

660

660

660

660

660

660

termal konvensional

20

24

32

40

50

60

75

80

110

125

saat ini

Dinilai operasional

9

12

16

25

32

40

50

63

80

95

saat ini

dikendalikan

220v

2.2

3

4

5.5

7.5

11

15

18.5

22

25

Kekuatan (KW)

380v

4

5.5

7.5

11

15

18.5

22

30

37

45



415v

4

5.5

9

11

15

22

35

37

45

45



440v

4

5.5

9

11

15

22

30

37

45

45



660v

5.5

7.5

10

15

18.5

30

33

37

45

45

Catatan

Pemasangan

Pemasangan

relay dapat menggunakan dua sekrup

relay bisa tiga

dan juga gunakan 35mm

sekrup dan juga menggunakan

Rel instalasi

Instalasi 75mm atau 35mm



rel


Prinsip Operasi

Ketika kumparan kontaktor magnetik DC diberi energi, arus DC dalam koil menghasilkan medan magnet. Medan magnet ini akan menyebabkan inti besi statis menghasilkan pengisapan elektromagnetik, yang menarik inti besi yang bergerak, sehingga mendorong sistem kontak untuk bertindak. Biasanya, kontak yang biasanya tertutup akan terbuka dan kontak yang biasanya terbuka akan ditutup, mewujudkan kontrol on/off sirkuit. Ketika koil tidak berenergi, pengisapan elektromagnetik menghilang, inti besi yang dapat dipindahkan diatur di bawah aksi pegas, dan kontak kembali ke keadaan semula.


Struktur dan karakteristik utama

Sistem elektromagnetik: termasuk koil, inti besi statis dan inti besi bergerak dan komponen lainnya, adalah bagian penting dari menghasilkan medan magnet dan mengendalikan aksi kontak.

Sistem Kontak: Termasuk kontak yang biasanya terbuka dan kontak yang biasanya tertutup, digunakan untuk mengontrol dan mematikan sirkuit. Bahan kontak biasanya memiliki konduktivitas listrik yang baik dan kinerja suhu tinggi.

Perangkat Pemadam ARC: Digunakan untuk memadamkan busur saat kontak rusak, untuk melindungi kontak dari kerusakan. Untuk kontaktor berkapasitas besar, desain perangkat pemadam busur sangat penting.

DC Magnetic Contactor ditandai dengan struktur sederhana, aksi yang andal, umur panjang dan pemeliharaan yang mudah. Pada saat yang sama, karena penggunaan catu daya DC, ia memiliki konsumsi dan kebisingan energi yang rendah.


Seleksi dan tindakan pencegahan

Saat memilih kontaktor magnetik DC, faktor -faktor berikut perlu dipertimbangkan:


Tegangan Nilai: Pastikan tegangan pengenal dari kontaktor yang dipilih cocok dengan tegangan DC di sirkuit.

Nilai Arus: Menurut jumlah arus beban di sirkuit, pilih kontaktor dengan nilai arus pengenal yang sesuai. Pada saat yang sama, juga perlu untuk mempertimbangkan kapasitas kelebihan beban dan hambatan pendek yang menahan kapasitas kontaktor.

Formulir dan Nomor Kontak: Menurut permintaan kontrol sirkuit, pilih formulir dan nomor kontak yang sesuai. Misalnya, apakah kontak yang biasanya terbuka atau biasanya tertutup diperlukan, dan berapa banyak kontak yang dibutuhkan.

Merek dan Kualitas: Pilih merek terkenal dan produk berkualitas tinggi untuk memastikan keandalan dan masa pakai kontaktor. Juga, pertimbangkan faktor-faktor seperti layanan purna jual produk dan dukungan teknis.

Saat menggunakan kontaktor magnetik DC, Anda perlu memperhatikan hal -hal berikut:


Kabel yang benar: Pastikan kabel kontaktor benar untuk menghindari kabel yang salah yang menyebabkan kegagalan sirkuit atau kerusakan pada kontaktor.

Inspeksi dan pemeliharaan secara teratur: Periksa dan pertahankan kontaktor secara teratur, termasuk membersihkan kontak, memeriksa resistensi koil dan resistensi isolasi. Pastikan kontaktor dalam kondisi kerja yang baik.

Hindari kelebihan beban dan siringan pendek: Hindari membiarkan kontaktor bekerja di bawah kelebihan beban atau hubungan pendek untuk waktu yang lama untuk menghindari merusak kontaktor dan mempengaruhi stabilitas sirkuit.
