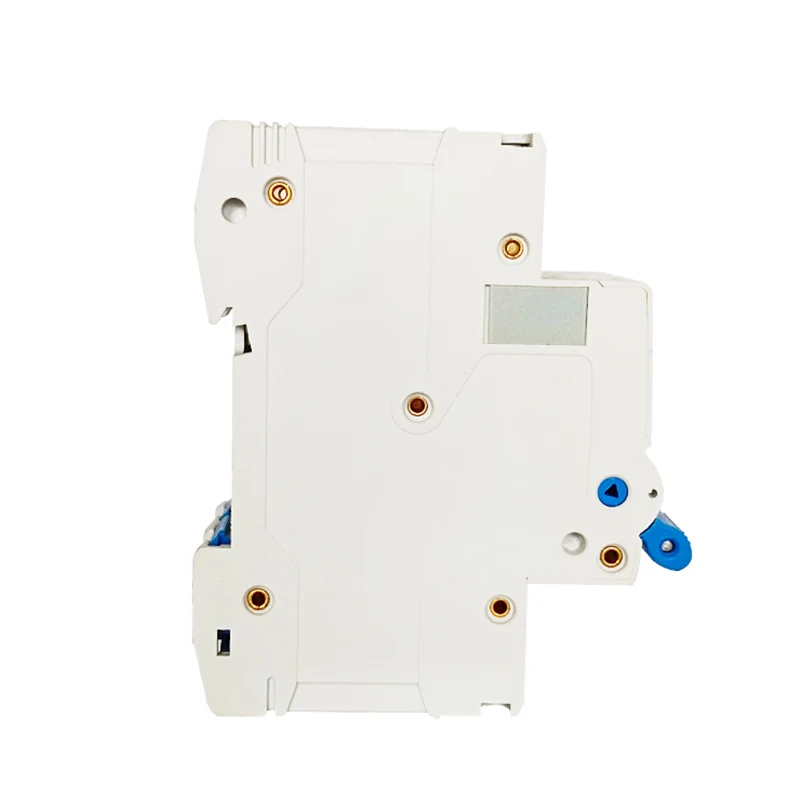

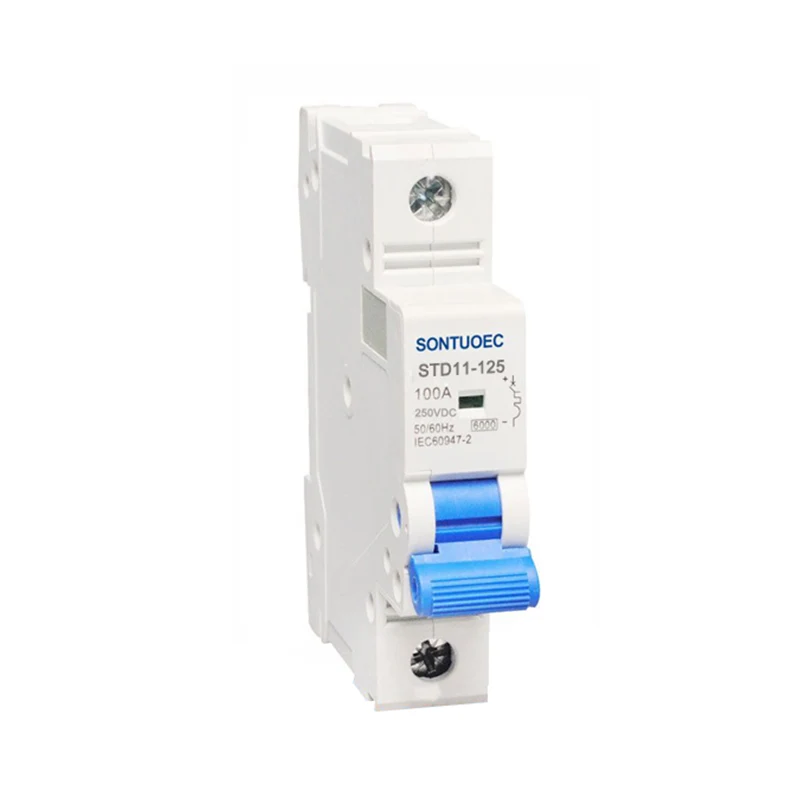

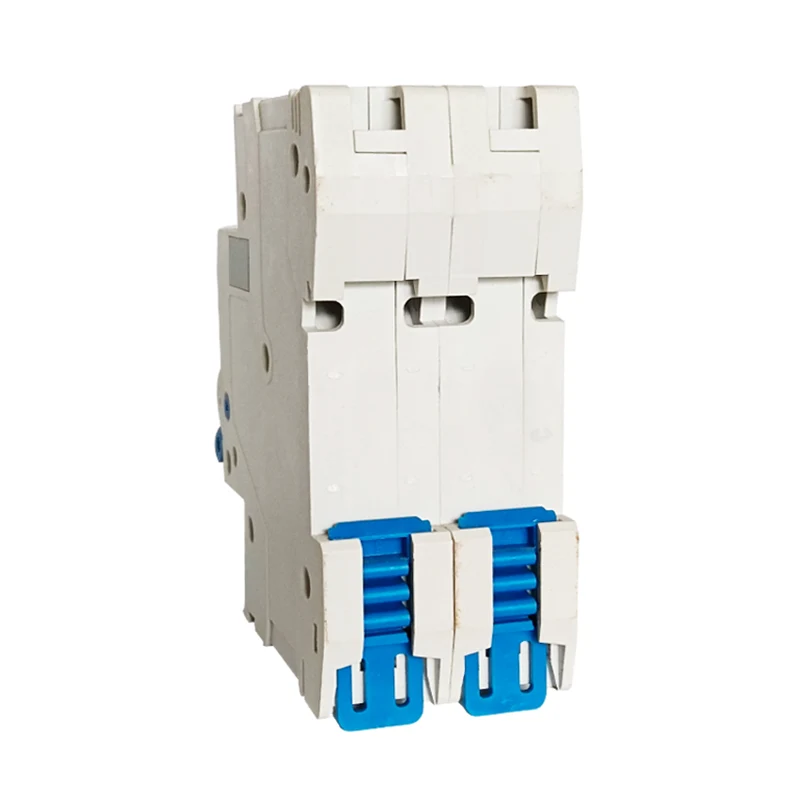

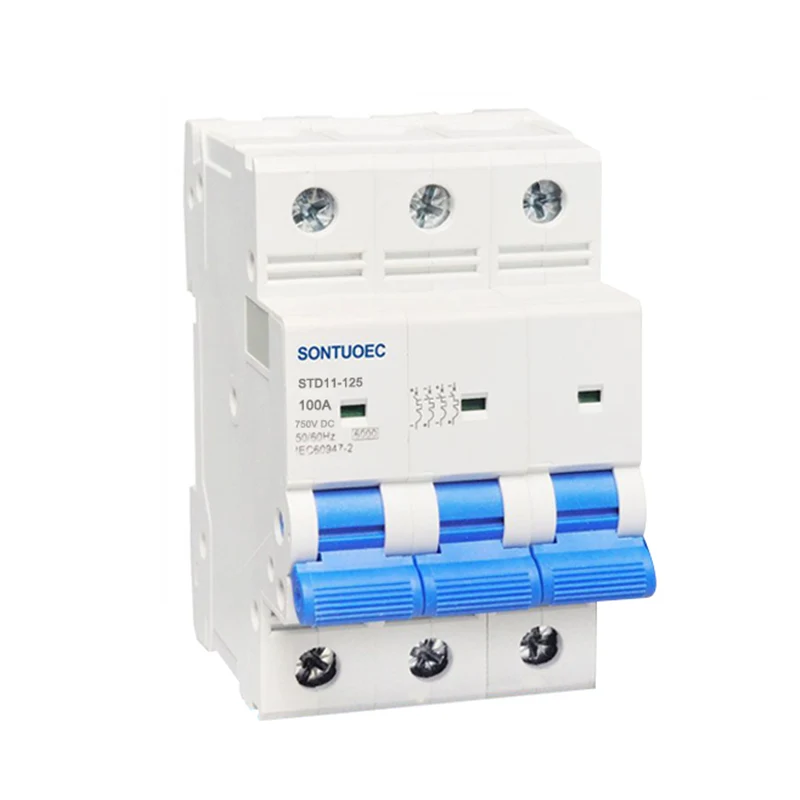

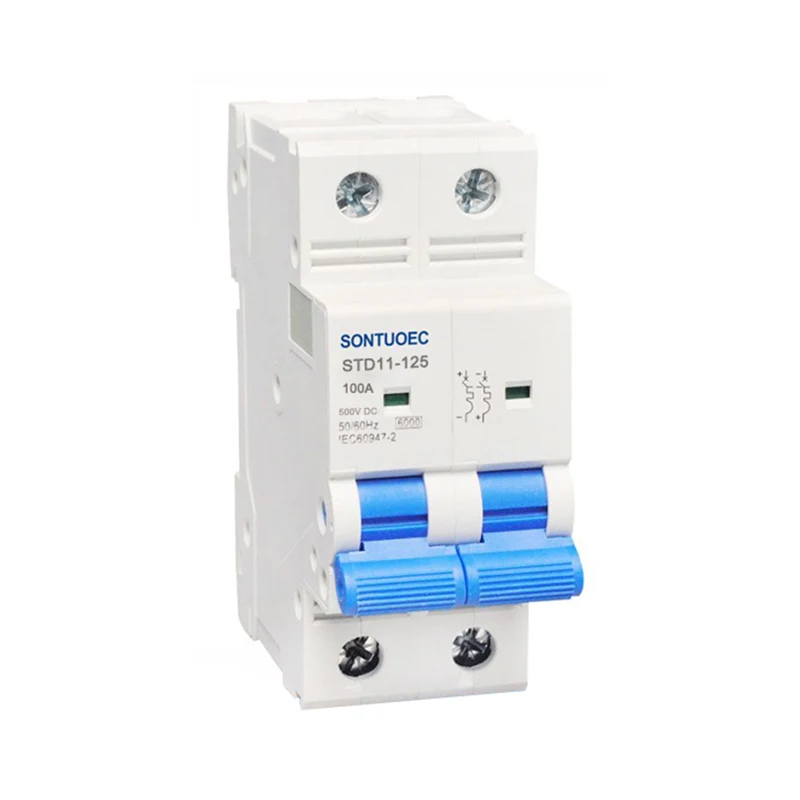

Pemutus sirkuit miniatur DC MCB adalah sakelar listrik yang dirancang khusus untuk operasi otomatis di sirkuit DC. Fungsi utamanya adalah melindungi perangkat otomatis dari kelebihan beban, sirkuit pendek, dan bahaya kesalahan lainnya, dan untuk memastikan keamanan seluruh sistem daya. Ketika arus yang mengalir melalui sirkuit melebihi peringkat DC MCB, atau ketika arus bocor terdeteksi di sirkuit, DC MCB akan secara otomatis memutuskan sirkuit, sehingga mencegah sirkuit rusak karena kelebihan beban, sirkuit pendek, atau kebocoran.

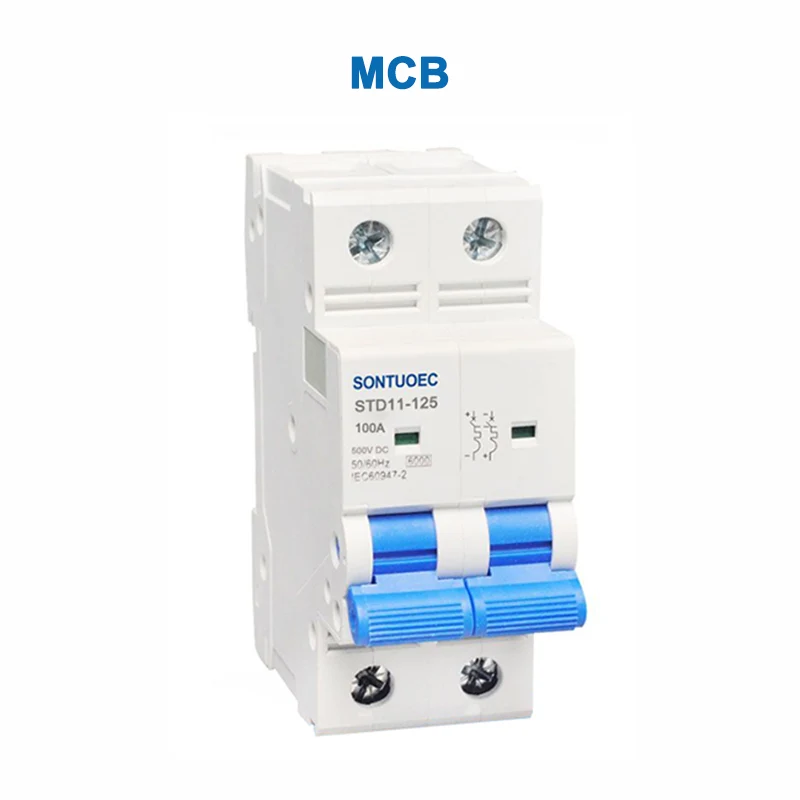

Model |
STD11-125 |
Standar |
IEC60898-1 |
Tiang |
1p, 2p, 3p, 4p |
Kurva tersandung |
B, C, d |
Kapasitas Sirkuit Pendek Dinilai (ICN) |
3ka, 4.5ka, 6ka |
Nilai arus (dalam) |
1,2,4,6,10,16,20,25,32,40,50,63,80,100,125a |
Tegangan Nilai (UE) |
DC 24.48.120.250.500.750.1000 |
Pelepasan magnetik |
B kurva: antara 3in dan 5 in Kurva C: Antara 5in dan 10in Kurva d: antara 10in dan 14in |
Daya tahan elektro-mekanis |
Lebih dari 6000 siklus |
Prinsip Operasi
Prinsip operasi pemutus sirkuit miniatur DC MCB didasarkan pada efek termal dan elektromagnetik dari arus listrik. Ketika arus berlebih yang terus menerus mengalir melalui DC MCB, bimetal internalnya dipanaskan dan dibelokkan dengan menekuk, yang melepaskan kait mekanik dan memotong sirkuit. Selain itu, dalam kasus sirkuit pendek, kenaikan tiba -tiba saat ini menyebabkan plunger yang terkait dengan kumparan striker DC MCB atau solenoid untuk menggantikan secara elektromekanis, yang memicu mekanisme perjalanan untuk memotong sirkuit.
Sistem Pemadaman Busur Khusus dan Pembatas Saat Ini: DC MCB mengadopsi sistem pemadaman busur khusus dan sistem pembatas saat ini, yang mampu dengan cepat memecahkan arus kesalahan sistem distribusi DC dan mencegah generasi dan penyebaran busur.
Sensitivitas tinggi dan respons cepat: DC MCB dapat mendeteksi arus kebocoran kecil dan memotong sirkuit dalam waktu yang sangat singkat, memberikan perlindungan instan.
Dapat digunakan kembali: Tidak seperti sekering konvensional, DC MCB dapat diatur ulang secara manual atau otomatis setelah perjalanan, menghilangkan kebutuhan untuk penggantian.
Beberapa peringkat saat ini tersedia: DC MCB tersedia dalam berbagai spesifikasi peringkat saat ini yang berbeda.
Non-terpolarisasi dan terpolarisasi: DC MCB di pasaran terutama dikategorikan ke dalam terpolarisasi dan tidak terpolarisasi. MCB DC terpolarisasi perlu memberi perhatian khusus pada arah arus saat menghubungkan, sedangkan MCB DC yang tidak terpolarisasi dapat memberikan perlindungan keamanan terlepas dari arah aliran arus.
DC MCB banyak digunakan di mana perlindungan daya DC diperlukan, seperti pusat data, sistem pembangkit listrik fotovoltaik, sistem penyimpanan energi, dan tumpukan pengisian daya. Khususnya di pasar penyimpanan energi, di mana arah arus seringkali merupakan dua arah (mode muatan/pelepasan), perlu untuk menggunakan MCB DC yang tidak terpolarisasi.
