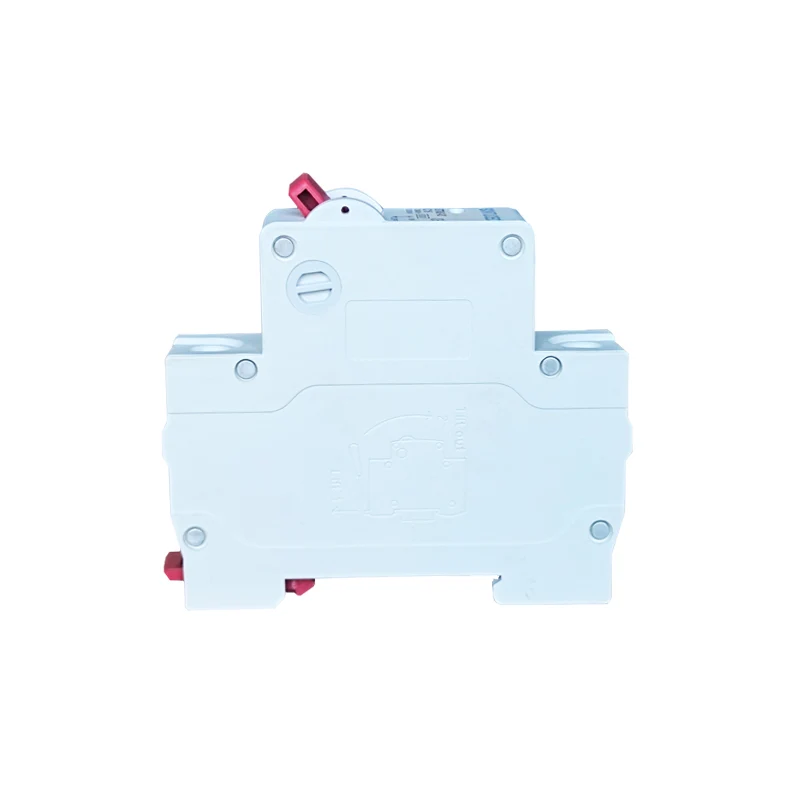

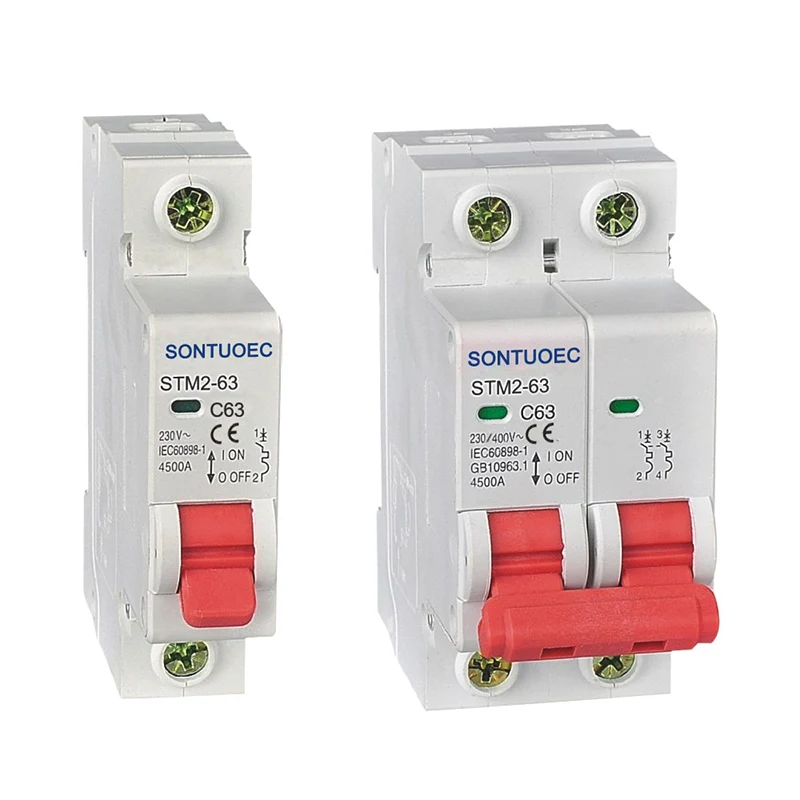

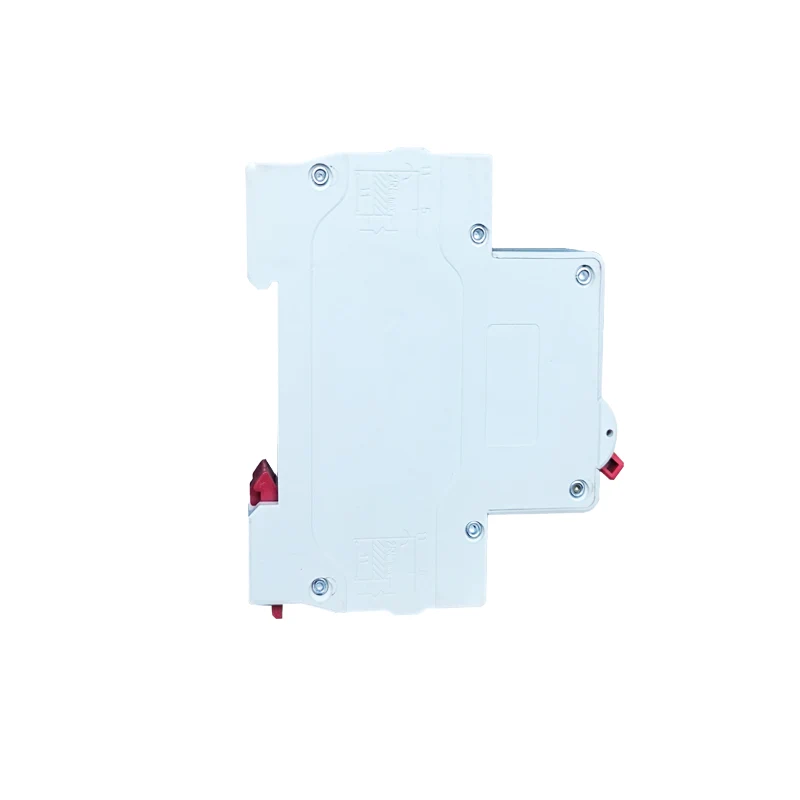

DIN Rail Type MCB menggabungkan pemasangan standar Rel DIN dengan fungsi perlindungan sirkuit pemutus sirkuit miniatur. Ini terutama digunakan dalam sistem listrik untuk melindungi sirkuit dan peralatan dengan dengan cepat memotong arus ketika ada situasi yang tidak normal seperti kelebihan beban atau sirkuit pendek. Pada saat yang sama, itu membuat proses pemasangan, penggantian dan pemeliharaan lebih nyaman dan distandarisasi karena metode pemasangan rel DIN.
Model |
STM2-63 |
STANDAR | IEC60898-1 |

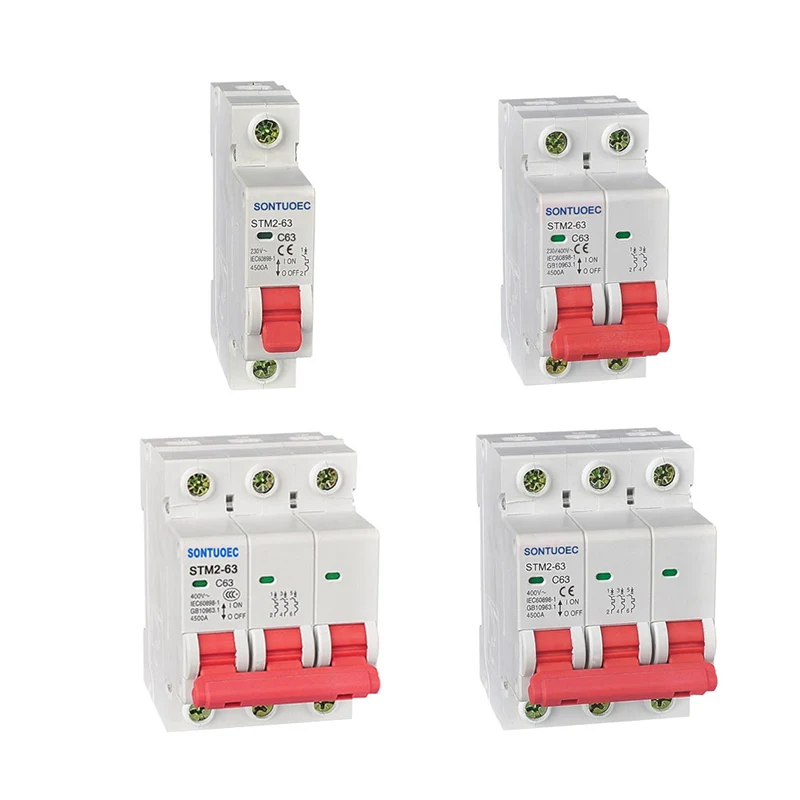

Tiang |
1p, 2p, 3p, 4p |
Nilai arus (dalam) |
1,2,4,610,16,20,25,32,40,50,63a |
Tegangan Nilai (PBB) |
AC230 (240)/400 (415) v |
Kapasitas yang melanggar | 3ka, 4ka, 5ka, 6ka |
Frekuensi nilai |
50/60Hz |
Kurva tersandung |
B, C, d |
Pelepasan magnetik |
B kurva: antara 3in dan 5 in |
Kurva C: Antara 5in dan 10in |
|
Kurva d: antara 10in dan 14in |
|
Daya tahan elektro-mekanis |
Lebih dari 6000 siklus |
DIN Rail adalah jenis standar kereta logam yang banyak digunakan untuk pemasangan pemutus sirkuit dan peralatan kontrol industri di rak peralatan. DIN adalah singkatan dari "Deutsche Institut für Normung" dan secara universal dapat dipertukarkan, memungkinkan kompatibilitas dan pertukaran antara komponen dari berbagai produsen. Salah satu jenis rel DIN yang umum adalah rel TS35 DIN, yang cocok untuk pemasangan produk dan komponen kontrol industri listrik, seperti pemutus sirkuit, pengontrol motor, dan sebagainya.
Instalasi Standar: Jenis DIN Rail MCB Mengadopsi Metode Pemasangan Rel DIN, yang membuat proses pemasangan lebih terstandarisasi dan nyaman. Pengguna hanya perlu memasukkan pemutus sirkuit ke posisi yang sesuai di rel, dan instalasi dapat diselesaikan tanpa kabel dan memperbaiki langkah yang rumit.

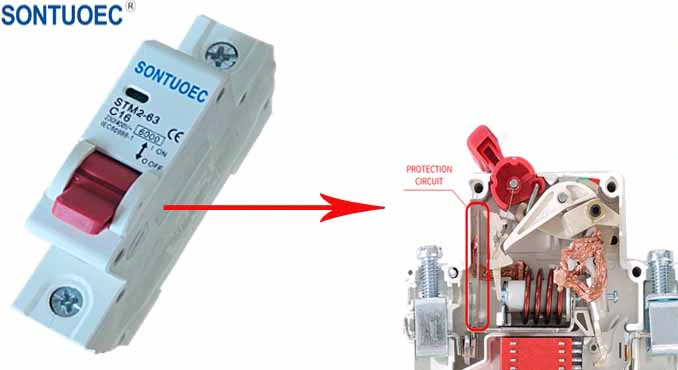

Perlindungan Sirkuit: Sebagai pemutus sirkuit miniatur, DIN Rail Type MCB dilengkapi dengan perlindungan kelebihan beban dan perlindungan sirkuit pendek. Ketika ada kelebihan beban atau sirkuit pendek di sirkuit, ia dapat dengan cepat memotong arus, mencegah kesalahan dari meluas dan kerusakan peralatan.
Fleksibilitas: Sistem Rail DIN menawarkan berbagai posisi pemasangan dan pilihan ruang, memungkinkan MCB tipe DIN Rail dikonfigurasi secara fleksibel di berbagai lokasi di sirkuit sesuai kebutuhan.
Kemudahan Pemeliharaan: Berkat pemasangan standar, proses penggantian dan pemeliharaan MCB tipe DIN Rail juga jauh lebih sederhana dan lebih cepat. Pengguna hanya menghilangkan pemutus sirkuit yang salah dari rel dan memasukkan yang baru.
