Pemutus sirkuit pelecak adalah semacam perangkat switching yang digunakan untuk melindungi sirkuit, ketika ada kelebihan beban, sirkuit pendek dan kesalahan lainnya di sirkuit, ia dapat dengan cepat memotong sirkuit untuk mencegah kesalahan memperluas dan merusak peralatan di sirkuit. Karena ukurannya yang kecil, ringan, instalasi yang mudah dan karakteristik lainnya, pemutus sirkuit miniatur banyak digunakan di bidang perumahan, komersial dan industri sebagai elemen perlindungan untuk peralatan terminal.

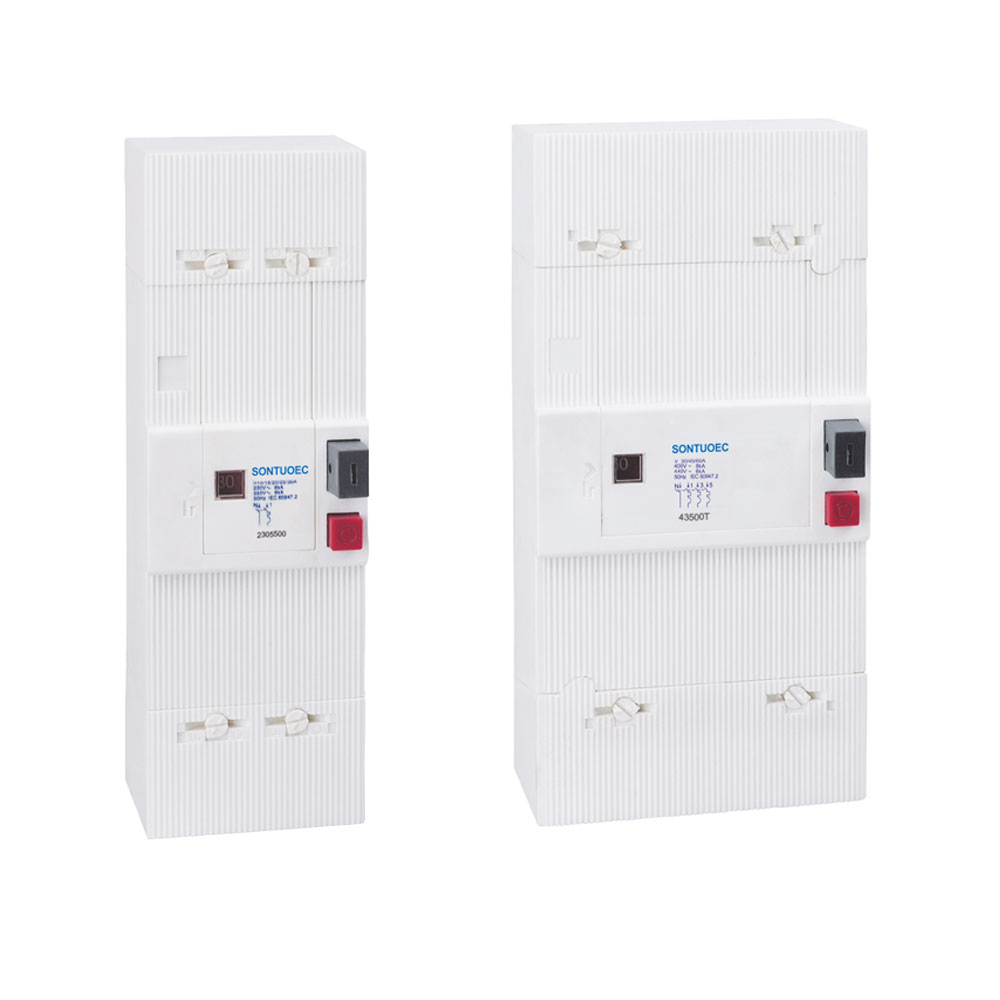

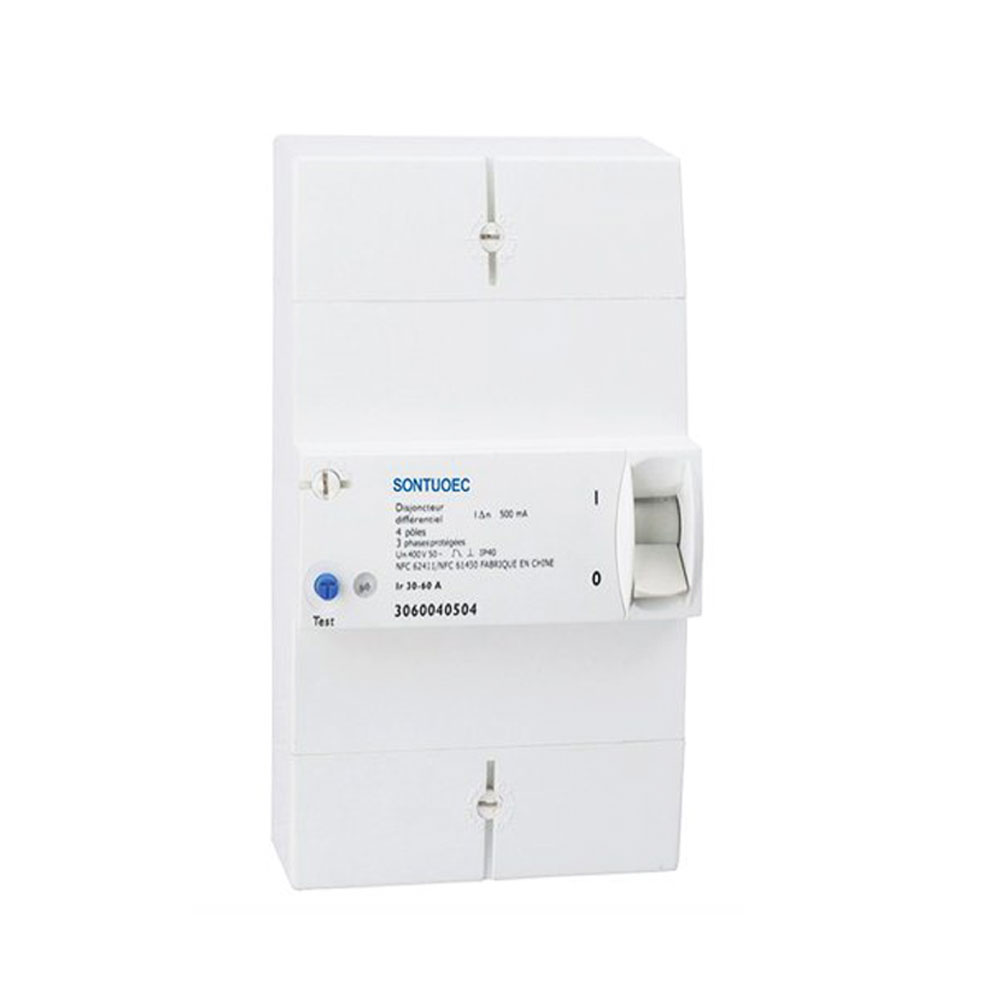

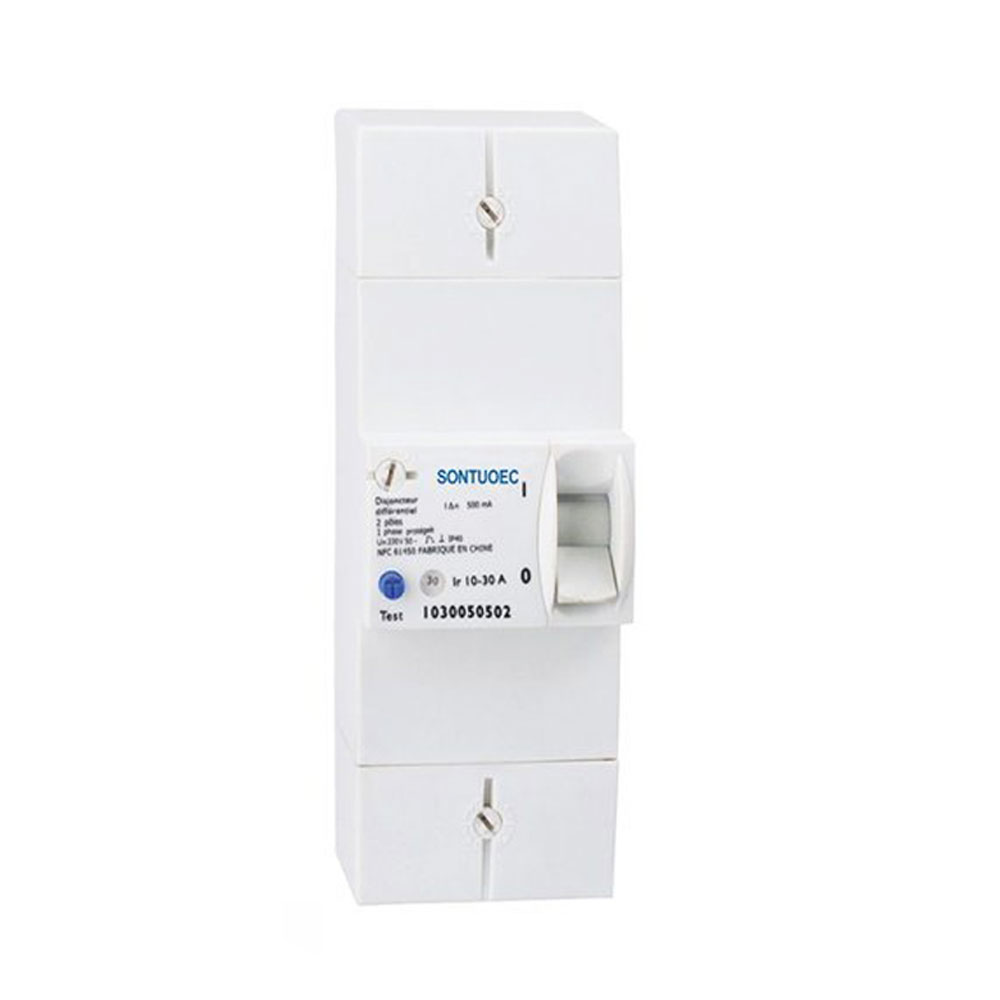

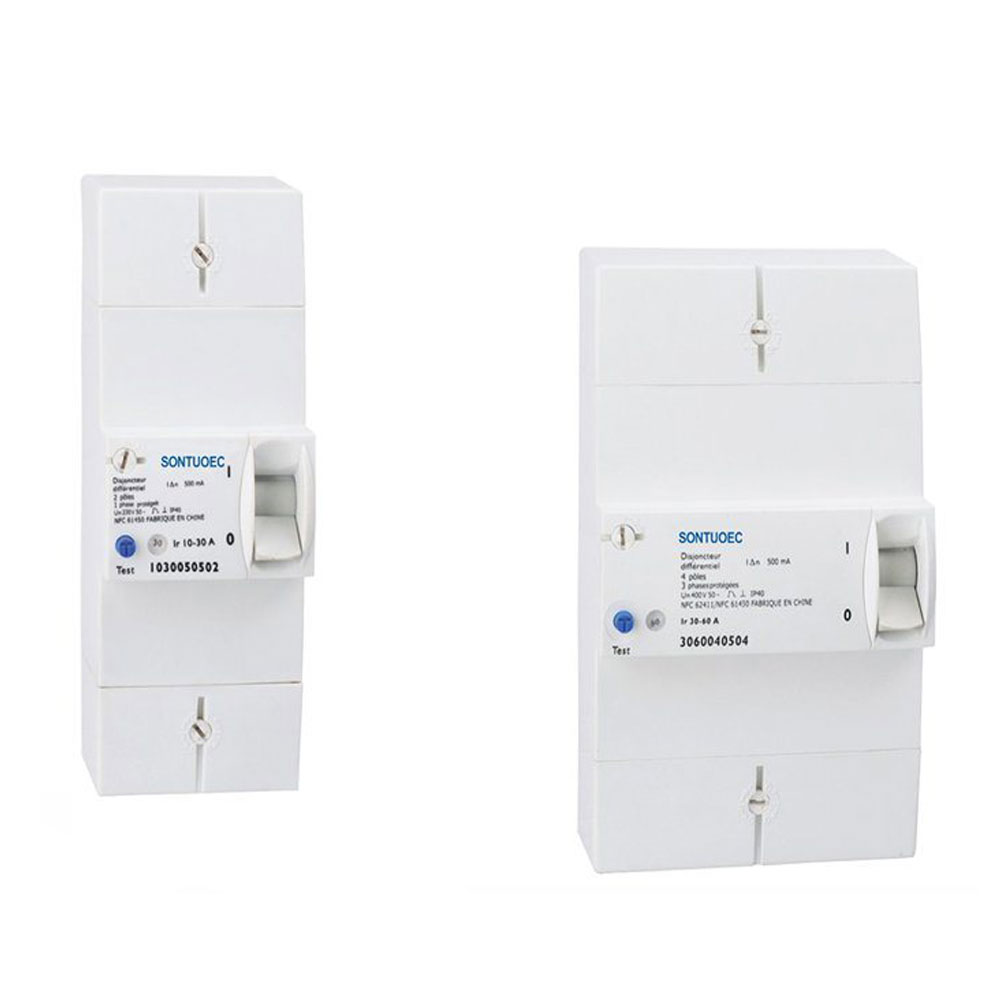

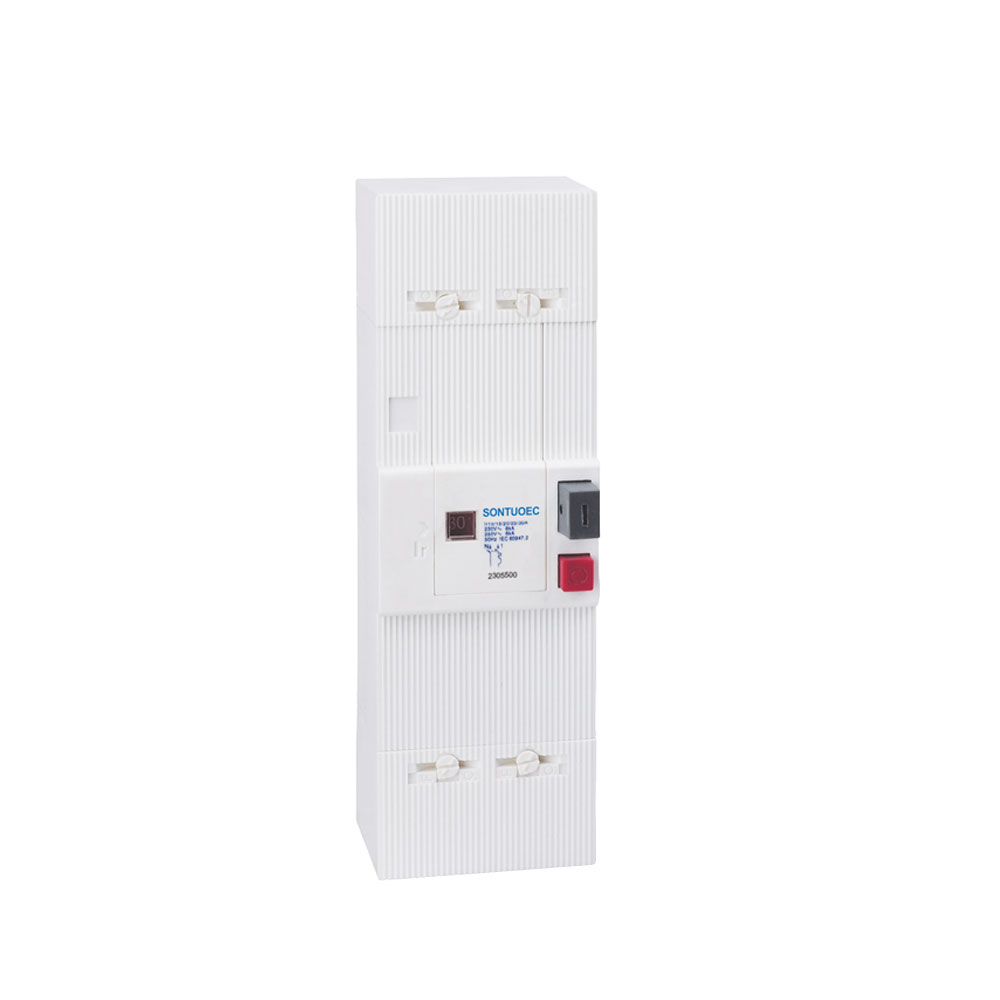

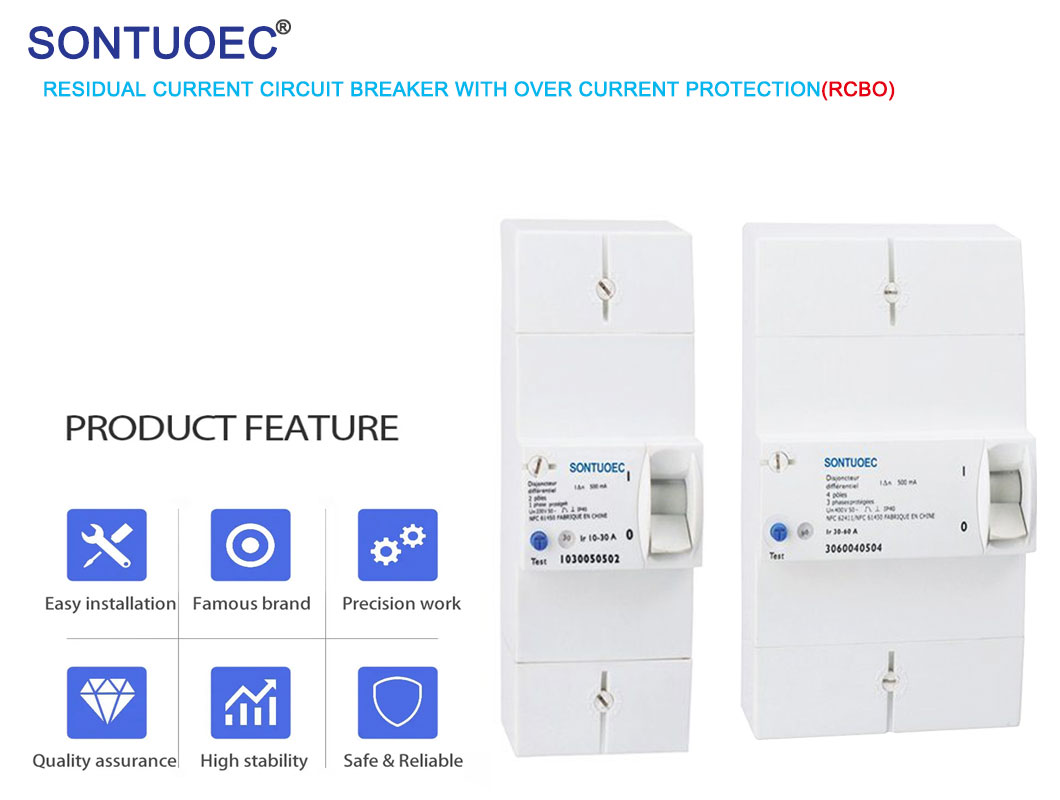

Model:STO

mengirimkan permintaan

Deskripsi Produk

Model	Sto
Standar	IEC61009-1, IEC 60947-2
Sensitivitas Dinilai l △ n	300.500 (MA)
Tiang	2p, 4p
Kapasitas Sirkuit Pendek Dinilai (ICN)	3ka, 6ka, 8ka
Nilai arus (dalam)	5 ~ 15a, 15 ~ 30a, 30 ~ 60a, 60 ~ 90a (saat ini dapat disesuaikan)
Tegangan Nilai (PBB)	230/400V
Daya tahan elektro-mekanis	Lebih dari 6000 siklus

Struktur dan Prinsip Kerja

 Struktur: Pemutus sirkuit mini biasanya terdiri dari sistem kontak, perangkat pemadam busur, mekanisme operasi, melepas perangkat dan shell dan bagian lainnya. Di antara mereka, sistem kontak digunakan untuk menghubungkan dan melepaskan sirkuit; Perangkat pemadam busur digunakan untuk memadamkan busur saat memutuskan sirkuit, mencegah busur merusak peralatan dan personel; Mekanisme operasi digunakan untuk mengoperasikan pemutus sirkuit secara manual atau otomatis; Perangkat rilis digunakan untuk memotong sirkuit secara otomatis ketika sirkuit rusak.

 Prinsip kerja: Prinsip kerja pemutus sirkuit miniatur didasarkan pada efek termal dan elektromagnetik arus. Ketika arus dalam sirkuit melebihi nilai pengenal, bimetal akan ditekuk dan dibelokkan oleh panas, melepaskan kait mekanik dan dengan demikian membuka kontak pemutus sirkuit. Pada saat yang sama, elektromagnet juga akan menghasilkan hisap karena arus yang berlebihan, menyebabkan striker beroperasi dan memotong sirkuit.

Keuntungan dan Aplikasi

Keuntungan: Pemutus sirkuit miniatur memiliki keunggulan ukuran kecil, bobot ringan, pemasangan yang mudah, umur layanan yang panjang dan keandalan tinggi. Pada saat yang sama, ia juga memiliki berbagai fungsi perlindungan seperti perlindungan kelebihan beban, perlindungan sirkuit pendek, perlindungan kebocoran, dll., Yang dapat memastikan pengoperasian sirkuit yang aman.

Aplikasi: Pemutus sirkuit miniatur banyak digunakan di bidang perumahan, komersial dan industri. Di area perumahan, biasanya digunakan sebagai elemen perlindungan dalam kotak distribusi untuk melindungi keamanan sirkuit rumah; Di daerah komersial dan industri, digunakan sebagai elemen perlindungan untuk peralatan listrik untuk mencegah kecelakaan seperti kerusakan peralatan dan kebakaran yang disebabkan oleh kegagalan sirkuit.
