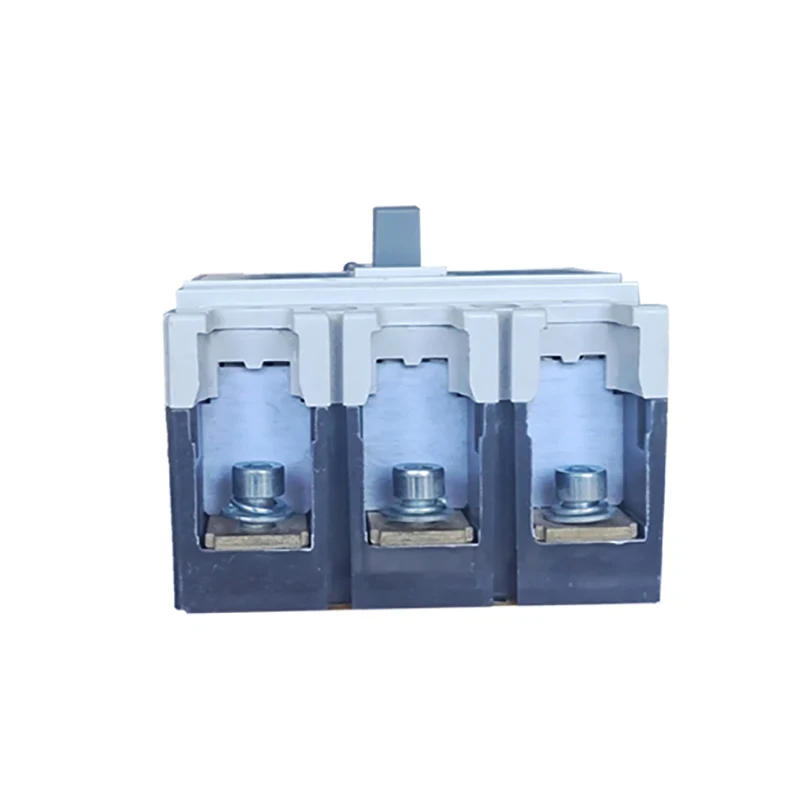

Pemutus Arus Kotak Cetakan Listrik

Electric Moulded Case Circuit Breaker adalah salah satu jenis peralatan listrik dengan fungsi proteksi seperti beban berlebih, korsleting, dan tegangan rendah. Prinsip kerjanya adalah dalam kondisi operasi normal, pemutus arus dalam keadaan tertutup, bila terjadi beban berlebih, korsleting atau tegangan rendah dan gangguan lainnya maka pemutus arus akan secara otomatis memutus rangkaian, sehingga dapat melindungi rangkaian dan keselamatan peralatan.

Model:STM1-250L

mengirimkan permintaan

Deskripsi Produk

Model		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Obat Cortirucus yang dinilai		125			250			400			630			800			1250
Nilai Curert hn(A)		16,20,25,32,40.50			100.125.140.160,			250.315.350.400			400.500.630			630.700.800			80.010.001.250
		63,80,100,125			180.200.225,25
Nilai Tegangan Pengoperasian Ue(V)DC								500.550,7			501.000
Nilai Penerbitan Votage UKV)		1000			1000			1500			1500			1500			1500
Uimp(KV)
Tes Votage Satu Menit(V)		3500			3500			3500			3500			3500			3500
Kapasitas Putus (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mechaarical Dia	Kali	7000			7000			4000			4000			2500			2000
Kehidupan Listrik	Kali	2000			2000			1000			1000			800			600
Waktu Istirahat (ms)		20			20			20			20			20			20
Lokasi Instalasi		Dimana saja
kapasitas bolator		Ya
Standar		IEC 60947-2,IEC60947-1,GB 14048,GB 14048-2
Suhu (C)		25℃-50℃
Tingkat Perlindungan		b20
Aksesori		DARI/SD/MX
Jarak Busur (mm)		250

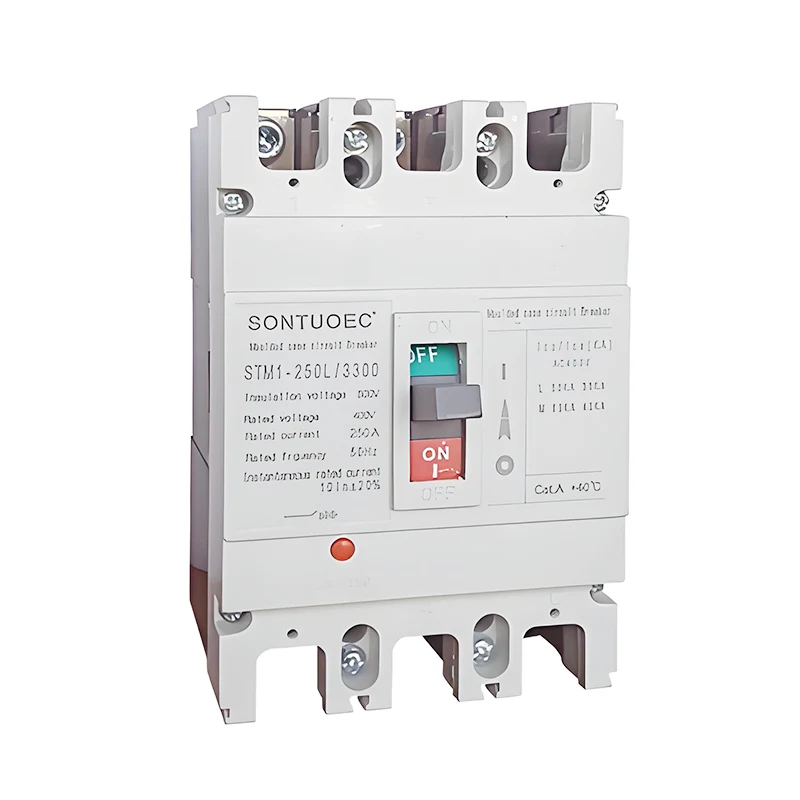

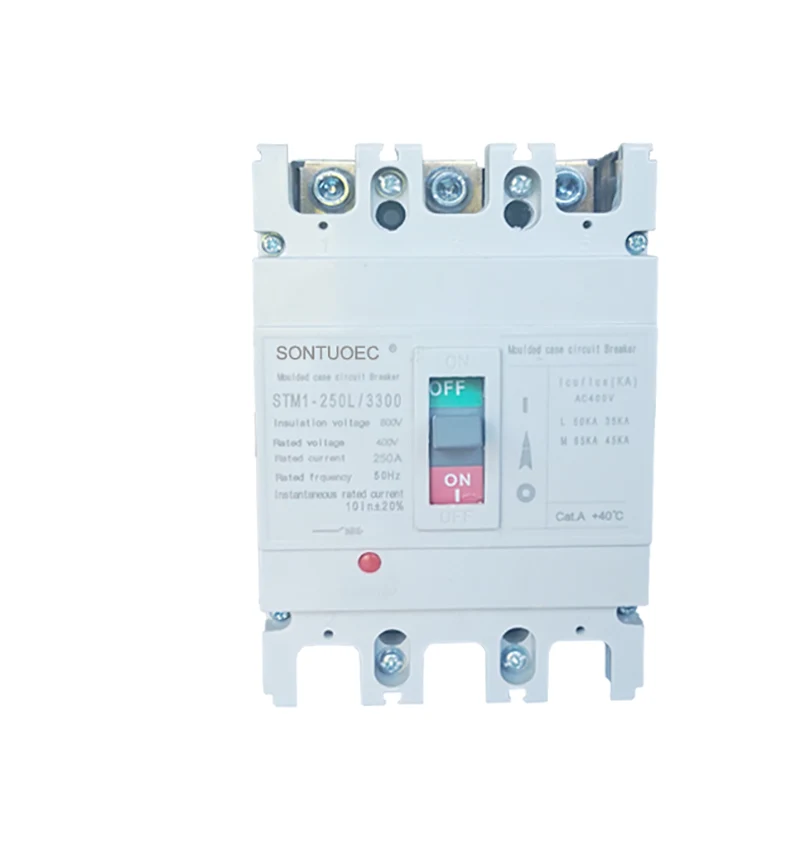

Model TIDAK.	STM1-250L/3300
Media pemadam busur api	Udara
STANDAR:	IEC 60947-2
Struktur	MCCB
Jenis	Sirkuit Kasus Moulede Pemutus
Sertifikasi	CE
Persetujuan	CE, ISO9001
Waktu Pengiriman	Di dalam 20 hari
Spesifikasi	63A-630A
Asal	Wenzhou Zhejiang
Kapasitas Produksi	2000 lembar/Minggu
Kecepatan	Tipe Biasa Pemutus Arus
Instalasi	Tetap
Nomor Polandia	3P 4P
Fungsi	Konvensional Pemutus Sirkuit, Perlindungan Kegagalan Pemutus Sirkuit, Perlindungan Arus Berlebih
Harga	Pabrik Harga
Masa Garansi	12 bulan
Paket Transportasi	Batin Kotak/Karton
Merek dagang	SONTUOEC,WZSTEC,SONTUNE,IMDEC
Kode HS	8536200000

Struktur dan karakteristik

Struktur: pemutus arus kotak cetakan listrik biasanya terdiri dari sistem kontak, sistem pemadam busur, mekanisme operasi, striker, dan cangkang serta bagian lainnya.

Fitur:

Ia memiliki kapasitas putus yang tinggi dan stabilitas termal dinamis yang baik.

Cangkangnya terbuat dari bahan isolasi tahan api dan tahan busur, dengan kinerja keamanan tinggi.

Mekanisme pengoperasiannya fleksibel dan andal, sehingga memudahkan pengguna untuk mengoperasikannya secara manual atau elektrik.

Pemisah memiliki berbagai fungsi perlindungan, dan dapat melakukan tindakan yang sesuai sesuai dengan kesalahan sirkuit yang berbeda.

Fungsi dan kegunaan

Fungsi: Pemutus sirkuit kotak cetakan listrik memiliki berbagai fungsi perlindungan seperti perlindungan kelebihan beban, perlindungan sirkuit pendek, perlindungan di bawah tegangan dan perlindungan kebocoran. Diantaranya, perlindungan beban berlebih berarti ketika rangkaian kelebihan beban, pemutus arus dapat secara otomatis memutus rangkaian untuk mencegah kerusakan peralatan akibat panas berlebih; proteksi hubung singkat berarti bila terjadi korsleting pada rangkaian, pemutus arus dapat dengan cepat memutus arus gangguan untuk mencegah kebakaran dan kecelakaan keselamatan lainnya; perlindungan tegangan rendah berarti bahwa ketika tegangan catu daya lebih rendah dari nilai pengenal, pemutus sirkuit dapat secara otomatis memutus sirkuit untuk melindungi peralatan dari kerusakan; dan perlindungan kebocoran berarti bahwa ketika terjadi kebocoran di sirkuit, pemutus sirkuit dapat memutus catu daya secara tepat waktu untuk melindungi keselamatan pribadi. Perlindungan kebocoran berarti pemutus sirkuit dapat memutus pasokan listrik pada saat terjadi kebocoran di sirkuit untuk melindungi keselamatan pribadi.

Kegunaan: Pemutus sirkuit kotak cetakan listrik banyak digunakan dalam sistem kelistrikan di bidang perumahan, komersial, industri dan transportasi. Di bidang perumahan, digunakan untuk melindungi keselamatan sirkuit rumah dan peralatan listrik; di bidang komersial, digunakan untuk melindungi sistem kelistrikan bangunan besar dan tempat komersial; di bidang industri, digunakan untuk mengendalikan dan melindungi keselamatan pengoperasian peralatan dan mesin pabrik; di bidang transportasi, digunakan untuk melindungi kestabilan pengoperasian lampu lalu lintas, sinyal kereta api dan peralatan lainnya.
