Pemutus sirkuit listrik

Pemutus sirkuit listrik adalah perangkat switching yang mampu membawa dan memecahkan arus dalam kondisi sirkuit normal atau abnormal. Fungsi utamanya adalah melindungi sirkuit dari kerusakan yang disebabkan oleh kelebihan beban, sirkuit pendek dan kondisi abnormal lainnya untuk memastikan operasi sistem daya yang aman dan stabil. Saat kelebihan beban, sirkuit pendek dan kesalahan lainnya terjadi di sirkuit, pemutus sirkuit listrik dapat dengan cepat memotong arus, mencegah kesalahan dari memperluas, dan melindungi peralatan dan keselamatan pribadi.

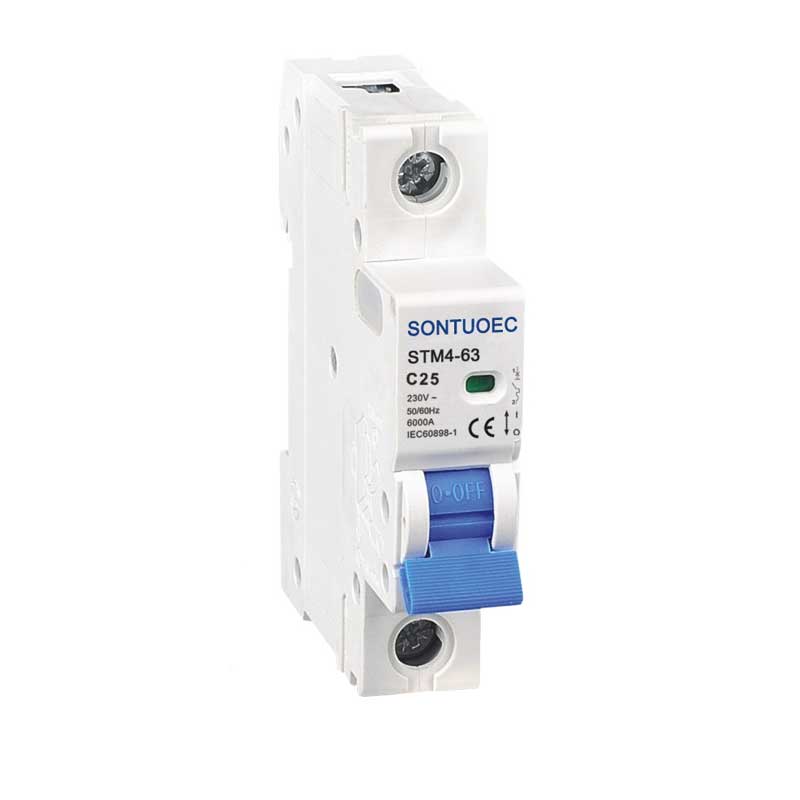

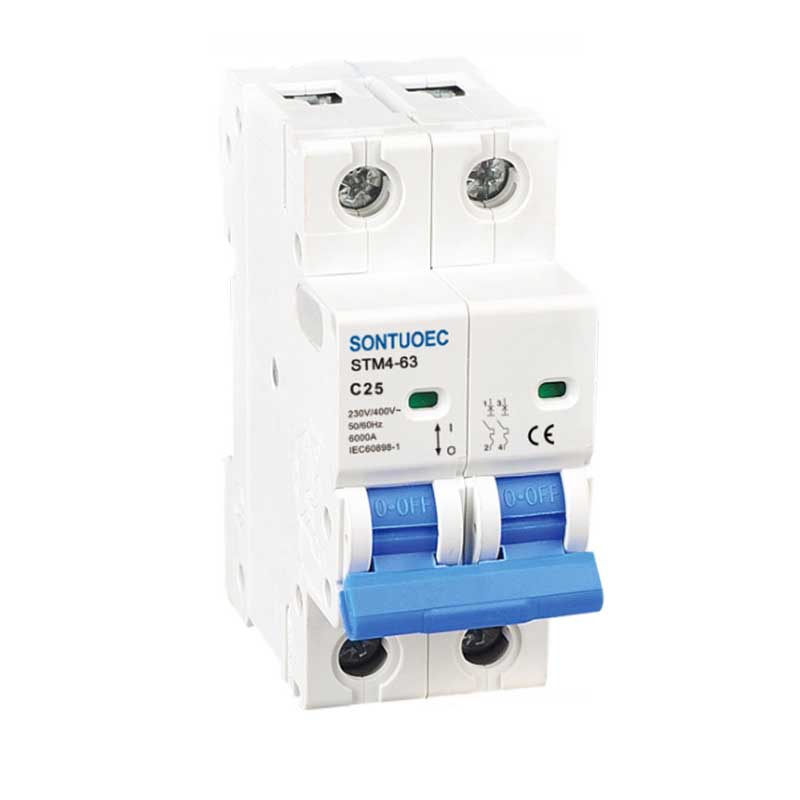

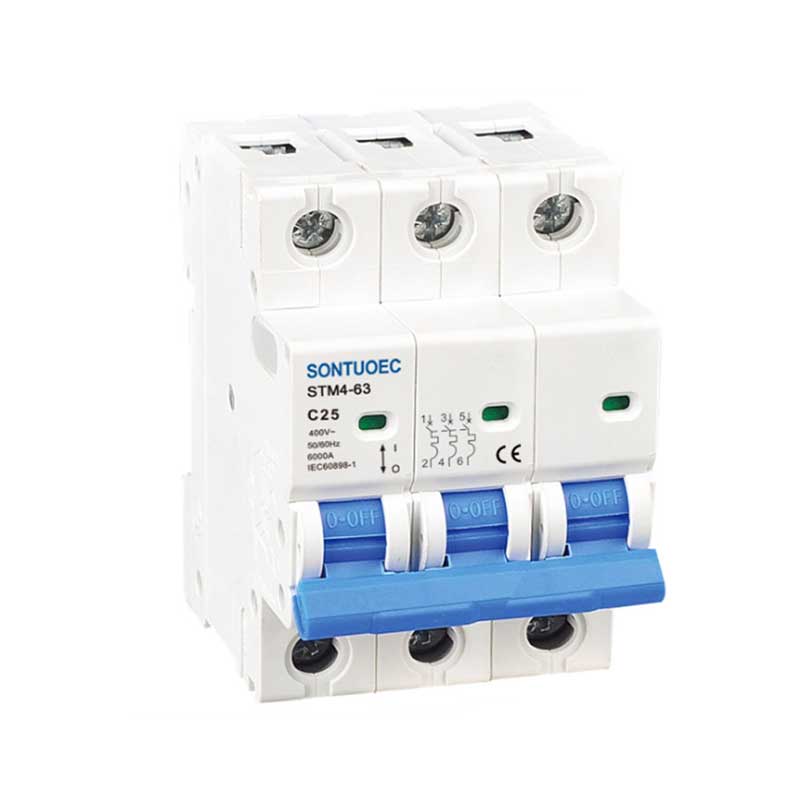

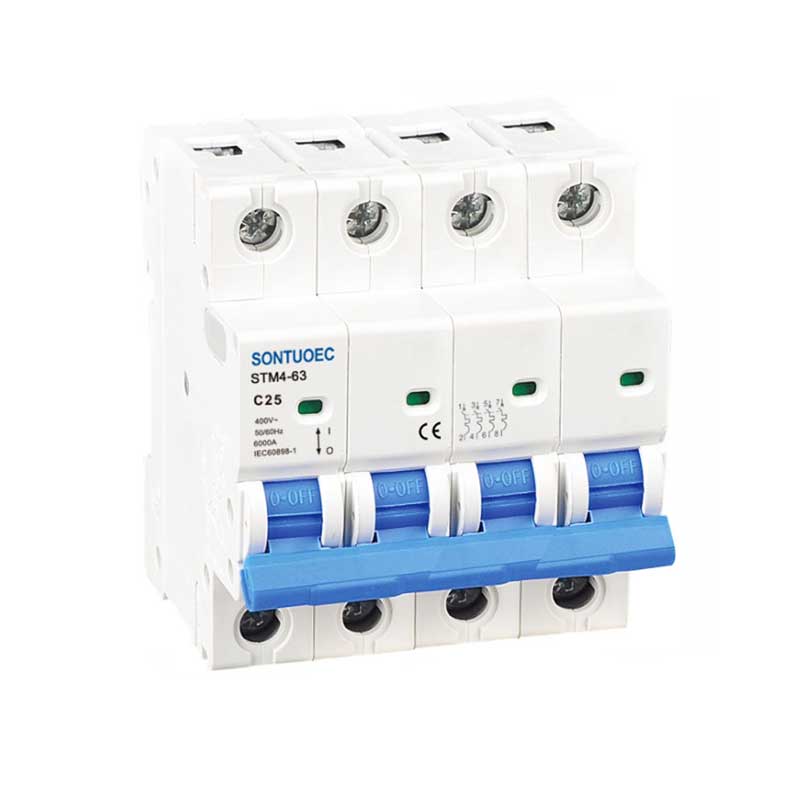

Model:STM4-63

mengirimkan permintaan

Deskripsi Produk

Model	STM4-63
STANDAR	IEC60898-1
Tiang	1p, 2p, 3p, 4p
Kapasitas pemecahan sirkuit pendek	3ka, 4.5ka, 6ka
Dinilai Saat ini (dalam)	1,2,4,610,16,20,25,32,40,50,63a
Dinilai Tegangan (un)	AC230 (240)/400 (415) v
Dinilai Frekuensi	50/60Hz
Kurva tersandung	B, C, d
Magnet pelepasan	B Kurva: antara 3in dan 5 in
	Kurva C: Antara 5in dan 10in
	D Curve: Antara 10in dan 14in
Elektro-mekanis ketahanan	lebih 6000 siklus

Prinsip Operasi

Prinsip kerja pemutus sirkuit listrik didasarkan pada prinsip -prinsip induksi elektromagnetik dan transmisi mekanik. Ketika arus dalam sirkuit melebihi nilai pengenal, elemen termal di dalam pemutus sirkuit akan memanas dan menghasilkan deformasi bimetal, atau elektromagnet akan menghasilkan pengisapan yang cukup untuk membuat Mekanisme yang terputus bertindak, sehingga memotong sirkuit. Selain itu, pemutus sirkuit juga memiliki perangkat pemadam busur, yang secara efektif dapat memadamkan busur yang dihasilkan saat memecahkan arus dan mencegah busur merugikan peralatan dan personel.

Komponen utama

Pemutus sirkuit listrik umumnya terdiri dari sistem kontak, sistem pemadam busur, mekanisme operasi, striker, shell dan sebagainya. Sistem kontak digunakan untuk menghubungkan dan melepaskan pemutus sirkuit; Sistem pemadam busur digunakan untuk memadamkan busur yang dihasilkan saat memecahkan arus; Mekanisme operasi digunakan untuk mewujudkan operasi manual atau otomatis pemutus sirkuit; Tripper adalah bagian yang memicu aksi pemutus sirkuit sesuai dengan situasi kesalahan di sirkuit; Shell digunakan untuk melindungi struktur internal pemutus sirkuit dan mencegah gangguan eksternal.
