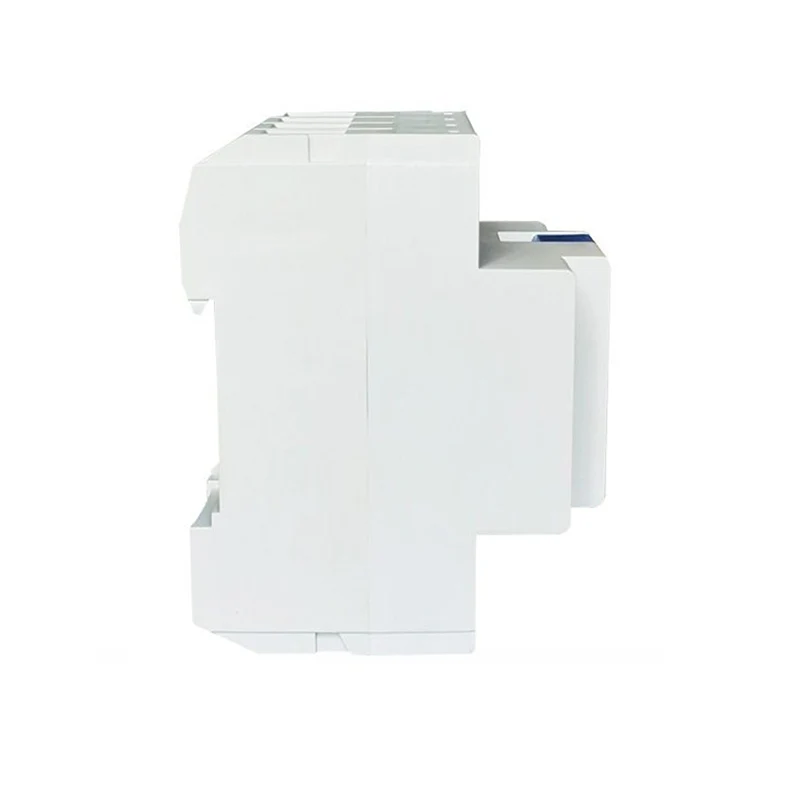

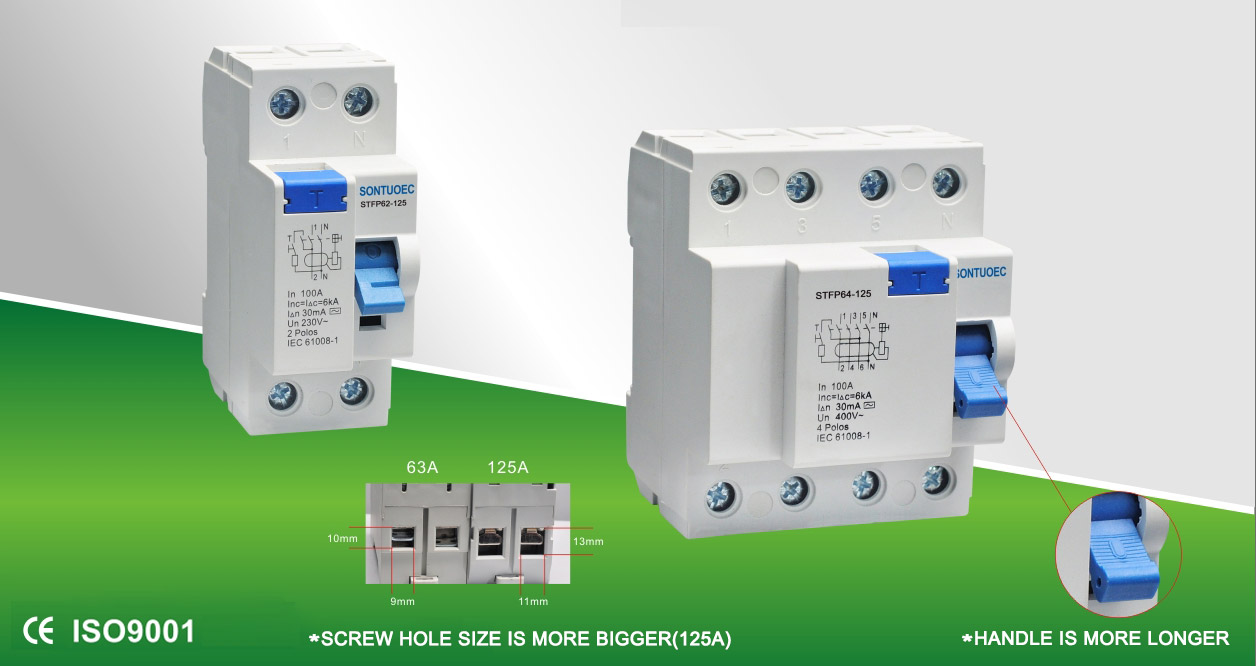

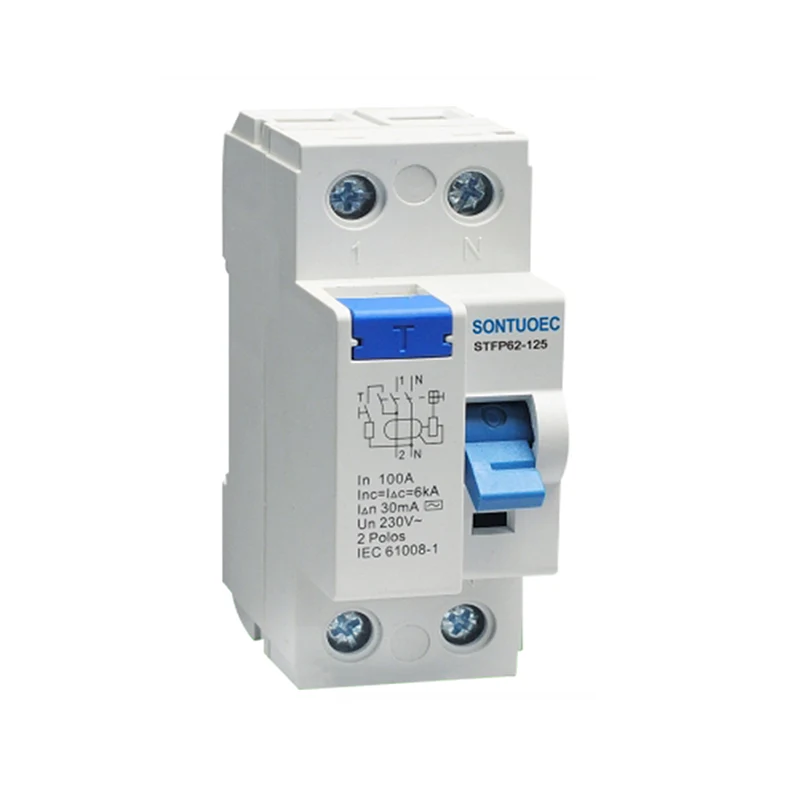

Magnetik elektronik A Tipe RCCB 125A/30MA

Magnetik elektronik Jenis RCCB 125A/30MA mampu mendeteksi arus residu dalam sirkuit karena kebocoran, sirkuit pendek atau kesalahan ground dan secara otomatis memotong sirkuit ketika arus melebihi ambang batas preset, sehingga melindungi keamanan personel dan peralatan. Prinsip kerjanya didasarkan pada prinsip induksi elektromagnetik, ketika arus residu melewati transformator, fluks magnetik yang sesuai akan dihasilkan, yang pada gilirannya memicu sirkuit elektronik untuk melakukan pemrosesan sinyal, dan pada akhirnya mengontrol aksi mekanisme pelepasan.

Model:STFP360-125

mengirimkan permintaan

Deskripsi Produk

Model:	STFP360-125
STANDAR:	IEC 61008-1
Karakteristik Sisa Saat Ini:	Dan, dan

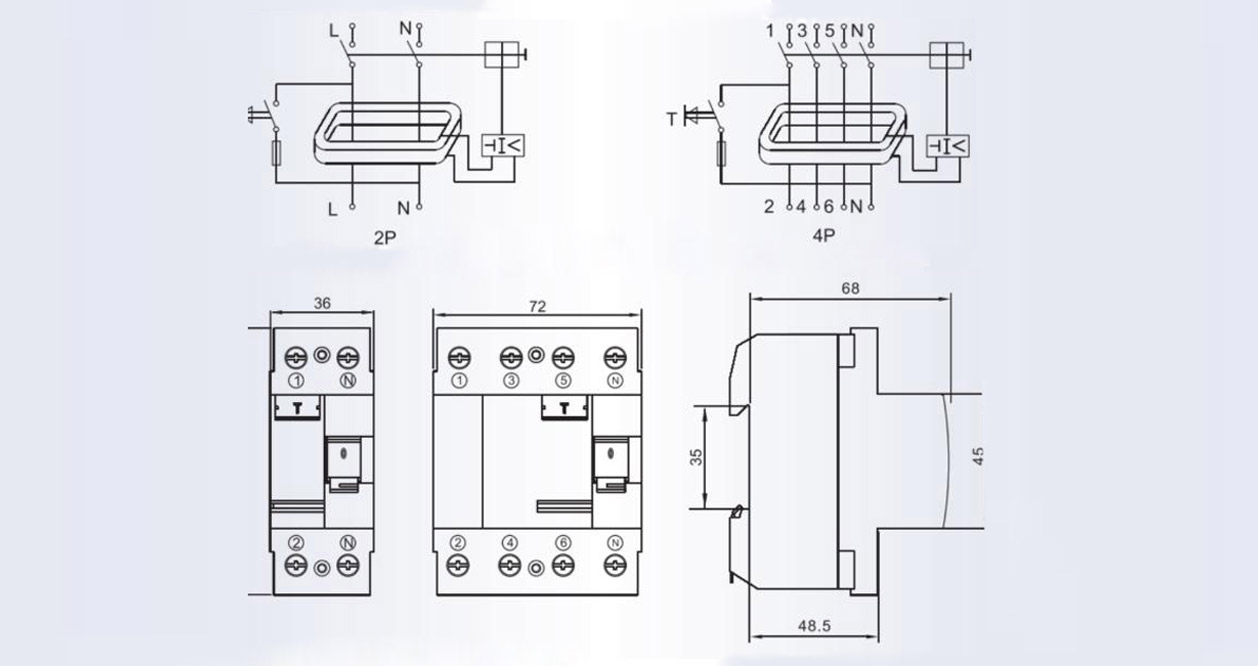

Tiang no.:	2p, 4p
Nilai saat ini:	16a, 25a, 32a, 40a, 63.80.100.125a
Tegangan Dinilai:	230/400V AC
Frekuensi Dinilai:	50/60Hz
Nilai Rating Residual Operating Current IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Rating residual non-operating arus i ΔNo:	≤0.5iΔn
Nilai Sirkit Pendek Curract Current Inc:	6000a
Sirkuit pendek residu bersyarat dinilai I ΔC saat ini:	6000a
Durasi tersandung:	Tripping Instan≤0.1sec
Residual Tripping Range saat ini:	0.5iΔn ~ iΔn
Daya tahan elektro-mekanis:	4000 siklus
Torsi pengikat:	2.0nm

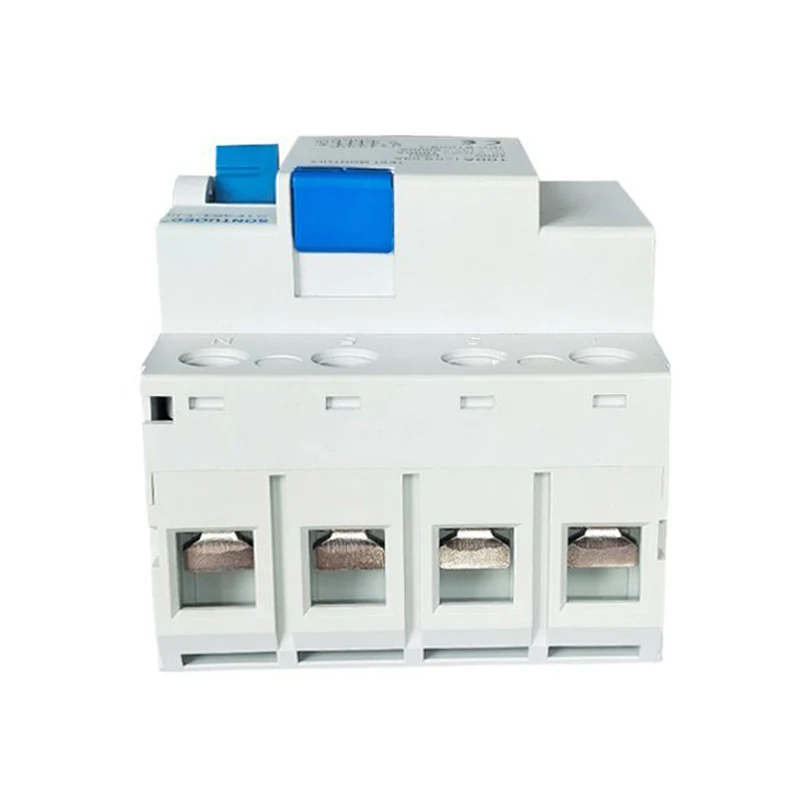

Terminal Koneksi:	Terminal Pilar Terminal sekrup dengan klem

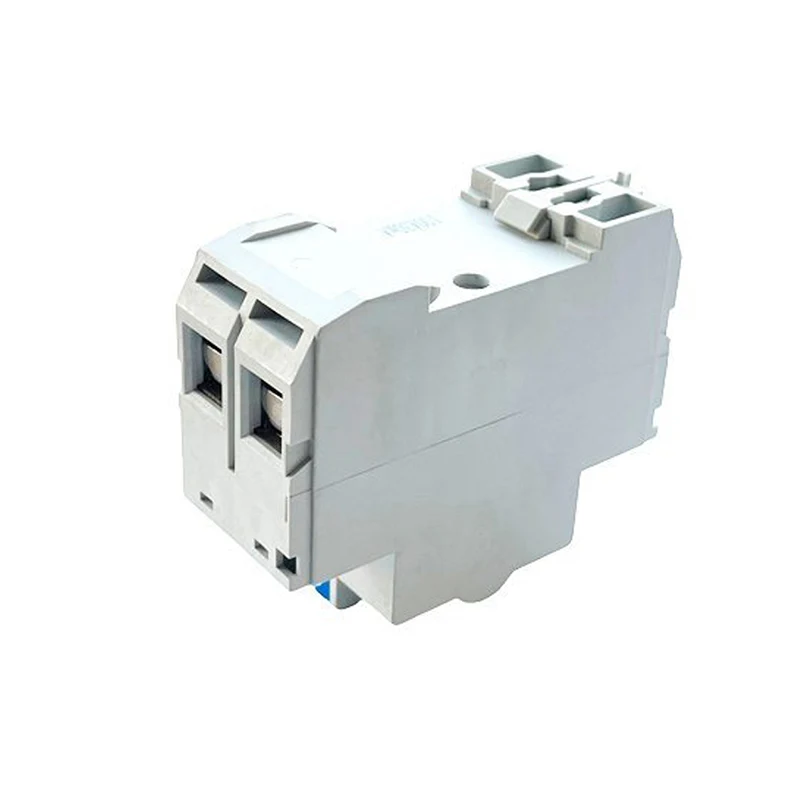

Instalasi:	35mm DIN Rail Mounting

Fitur utama

Sensitivitas tinggi dan respons cepat: RCCB elektromagnetik dapat mendeteksi arus residu kecil, biasanya kurang dari 30mA (nilai yang tepat sesuai dengan spesifikasi produk), dan dengan cepat memotong sirkuit dalam beberapa milidetik, secara efektif mencegah kecelakaan sengatan listrik.

Perlindungan elektromagnetik: Dibandingkan dengan RCCB elektronik murni, RCCB elektromagnetik menggabungkan prinsip induksi elektromagnetik, yang memiliki keandalan dan stabilitas yang lebih tinggi dan dapat bekerja secara normal di berbagai lingkungan yang keras.

Multifungsi: Beberapa RCCB elektromagnetik juga memiliki fungsi kelebihan, sirkuit pendek dan perlindungan lainnya, yang dapat secara komprehensif melindungi keamanan sirkuit dan peralatan.

Mudah dipasang dan dipelihara: RCCB elektromagnetik biasanya mengadopsi desain modular, struktur kompak, mudah dipasang, dan mudah dilakukan pemeliharaan dan inspeksi rutin.

Prinsip Operasi

Prinsip operasi RCCB elektromagnetik didasarkan pada hukum Kirchhoff, yang menyatakan bahwa arus input selalu sama dengan arus output (dalam kasus ideal). Ketika ada kebocoran atau kesalahan tanah di sirkuit, bagian dari arus mengalir langsung ke Bumi yang melewati beban, menciptakan arus residu. Pada titik ini, transformator mendeteksi arus yang tidak seimbang ini dan menghasilkan fluks magnet yang sesuai. Setelah fluks magnetik diproses oleh sirkuit elektronik, ia akan memicu aksi mekanisme pengupasan, sehingga pemutus sirkuit akan dengan cepat memotong sirkuit.

Skenario Aplikasi

RCCB elektromagnetik banyak digunakan dalam berbagai situasi di mana perlindungan listrik diperlukan, termasuk tetapi tidak terbatas pada:

Bangunan perumahan dan komersial: Digunakan untuk melindungi peralatan listrik dan keselamatan pribadi, mencegah kecelakaan sengatan listrik dan kebakaran listrik.

Jalur Produksi Industri: Digunakan untuk melindungi peralatan listrik seperti motor, transformator dan peralatan listrik lainnya dari operasi normal, mencegah kerusakan peralatan dan downtime karena kebocoran dan kelebihan beban.

Fasilitas publik: seperti rumah sakit, sekolah, perpustakaan dan tempat -tempat lain, digunakan untuk memastikan pengoperasian peralatan listrik yang aman dan penggunaan listrik yang aman oleh personel.
