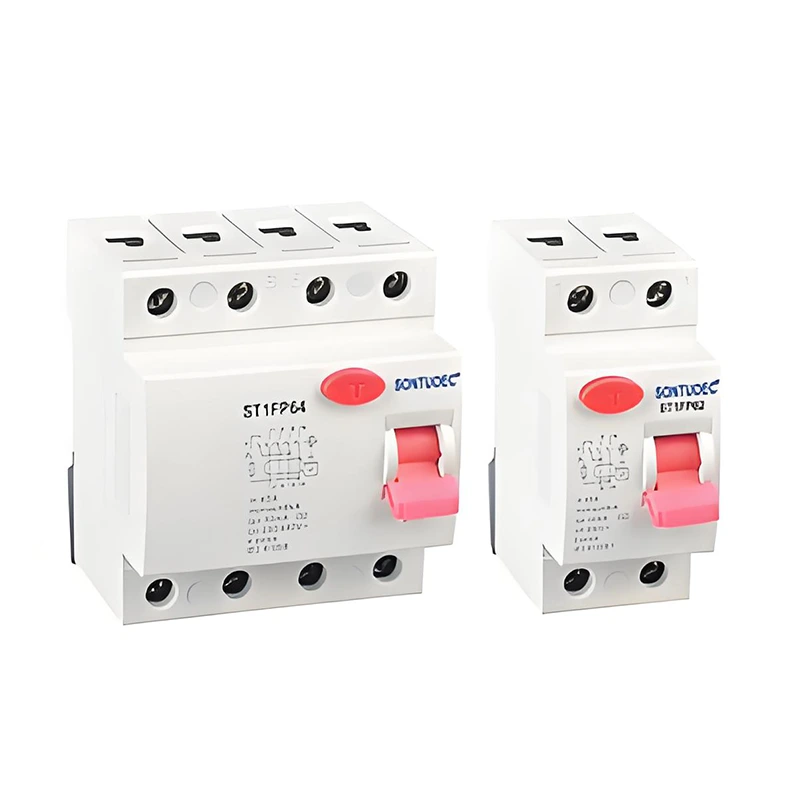

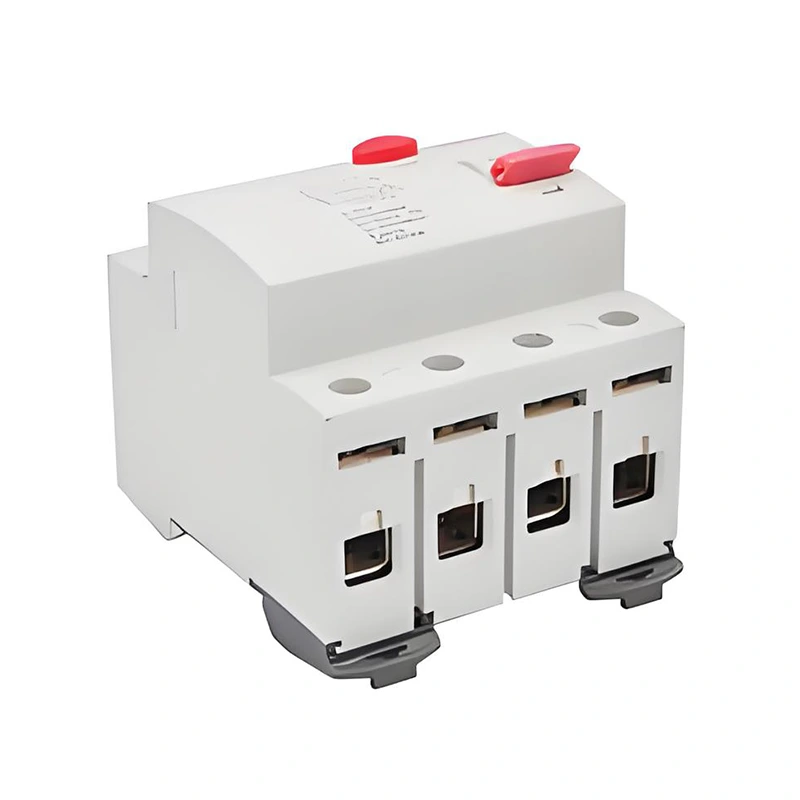

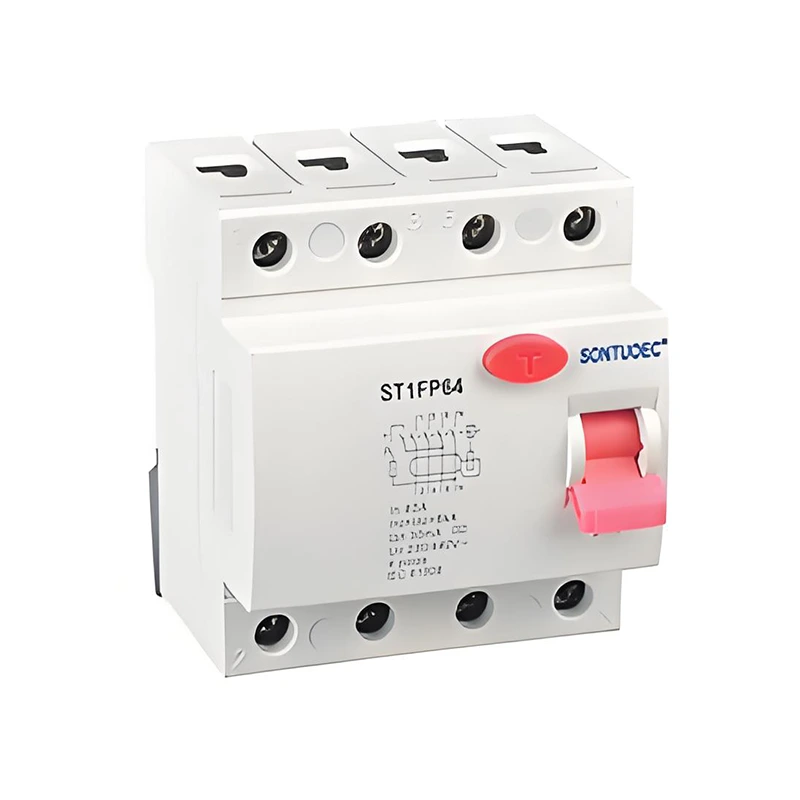

Ketika arus residu dalam sirkuit melebihi nilai yang telah ditetapkan, tipe elektronik RCCB akan bertindak cepat untuk memotong sirkuit, sehingga mencegah kecelakaan sengatan listrik dan kebakaran listrik. RCCB elektronik menggunakan komponen elektronik dan mikroprosesor dan teknologi lainnya untuk memberikan sensitivitas dan akurasi yang lebih besar.
Sandard |
IEC/EN61008.1 |
||
Listrik |
Tipe (Bentuk Gelombang Bumi yang Dirasa) |
|
Tipe elektro-magnetik, tipe elektronik |
fitur |
Nilai arus masuk |
A |
Dan, dan |
|
Polandia |
P |
2,4 |
|
Nilai tegangan kami |
V |
AC 240/415V; AC 230/400V |
|
Nilai arus |
|
16,25,32,40,63a |
|
Sensitivitas peringkat i △ n |
A |
0.01.0.03.0.1.0.3.0.5 |
|
Tegangan isolasi UI |
V |
500 |
|
Pembuatan residu yang dinilai dan |
A |
630 |
|
Kapasitas pemecahan saya △ m |
||
|
Arus hubung singkat i △ c |
A |
6000 |
|
Sekering scpd |
A |
6000 |
|
|
||
|
|
||
|
Frekuensi nilai |
Hz |
50/60 |
|
Gelar Polusi |
|
2 |
Mekanis |
Kehidupan listrik |
t |
4000 |
fitur |
Kehidupan Mekanik |
t |
10000 |
|
Gelar Perlindungan |
|
IP20 |
|
Suhu sekitar |
ºC |
-25 ~+40 |
|
(dengan rata -rata harian ≤35ºC) |
||
|
Suhu penyimpanan |
ºC |
-25 ~+70 |
Instalasi |
Jenis Koneksi Terminal |
|
Busbar Busbar/Pin-Type Busbar/PIN |
Ukuran terminal atas/bawah untuk kabel |
mm2 |
25 |
|
Awg |
3.18 |
||
Ukuran terminal atas/bawah untuk busbar |
mm2 |
25 |
|
Awg |
3.18 |
||
Torsi pengencangan |
N*m |
2.5 |
|
In-lbs |
22 |
||
Pemasangan |
|
On Din Rail EN 60715 (35mm) dengan menggunakan perangkat klip cepat |
|
Koneksi |
|
Dari atas dan bawah |
Prinsip operasi tipe elektronik RCCB didasarkan pada prinsip -prinsip induksi elektromagnetik dan penyeimbangan arus. Ketika fase dan arus garis nol dalam sirkuit tidak seimbang, yaitu arus residu ada, transformator saat ini di dalam RCCB akan mendeteksi ketidakseimbangan ini dan menghasilkan sinyal yang sesuai. Sinyal ini, setelah diproses oleh sirkuit elektronik, akan memicu aksi mekanisme pelepasan, sehingga pemutus sirkuit akan dengan cepat memotong sirkuit.
Sensitivitas Tinggi: RCCB elektronik mampu mendeteksi arus residu yang sangat kecil, biasanya kurang dari 30ma atau bahkan lebih rendah.
Tindakan Cepat: Setelah arus residu terdeteksi untuk melebihi nilai yang telah ditetapkan, RCCB akan segera bertindak untuk memotong sirkuit dan mencegah kecelakaan.
Aman dan andal: RCCB mengadopsi komponen elektronik canggih dan teknologi mikroprosesor untuk memberikan keandalan dan stabilitas yang lebih tinggi.
Mudah dipasang dan dipelihara: RCCB elektronik biasanya memiliki struktur yang ringkas dan kabel sederhana, membuatnya mudah dipasang dan dipelihara.
RCCB elektronik banyak digunakan dalam berbagai situasi di mana perlindungan listrik diperlukan, termasuk tetapi tidak terbatas pada:
Bangunan perumahan dan komersial: Digunakan untuk melindungi peralatan listrik dan keselamatan pribadi, mencegah kecelakaan sengatan listrik dan kebakaran listrik.
Jalur Produksi Industri: Digunakan untuk melindungi peralatan listrik seperti motor dan transformator dari operasi normal, mencegah kerusakan peralatan dan downtime karena kebocoran dan kelebihan beban.
Fasilitas publik: seperti rumah sakit, sekolah, perpustakaan dan tempat -tempat lain, digunakan untuk memastikan pengoperasian peralatan listrik yang aman dan penggunaan listrik yang aman oleh personel.
