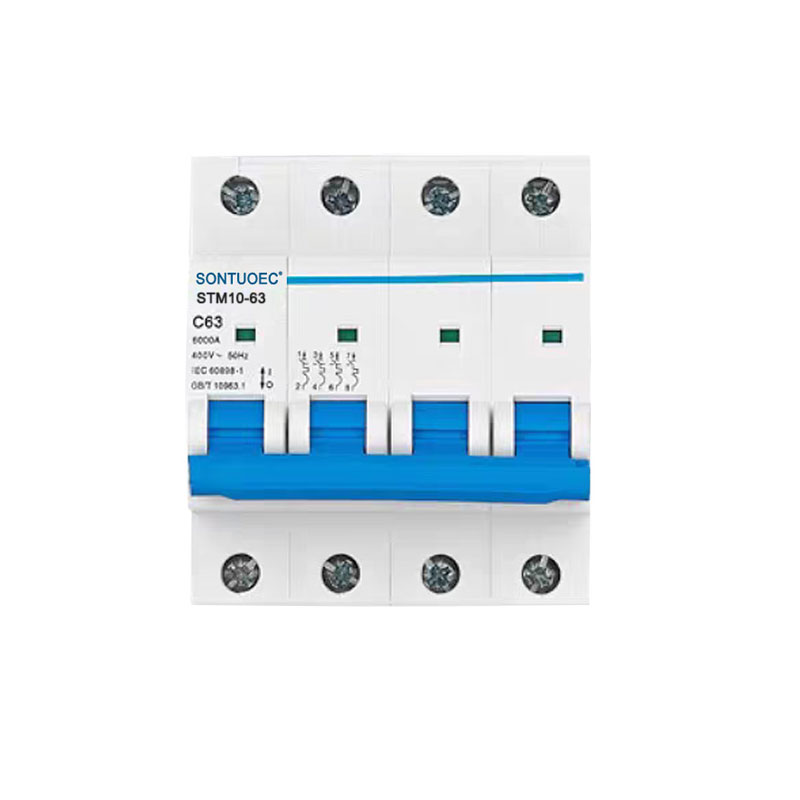

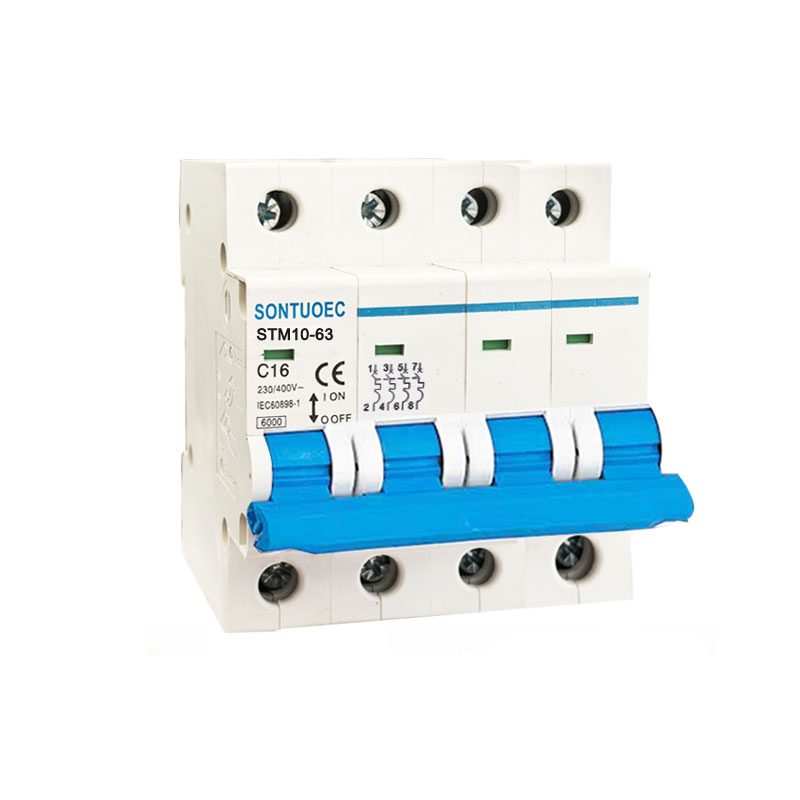

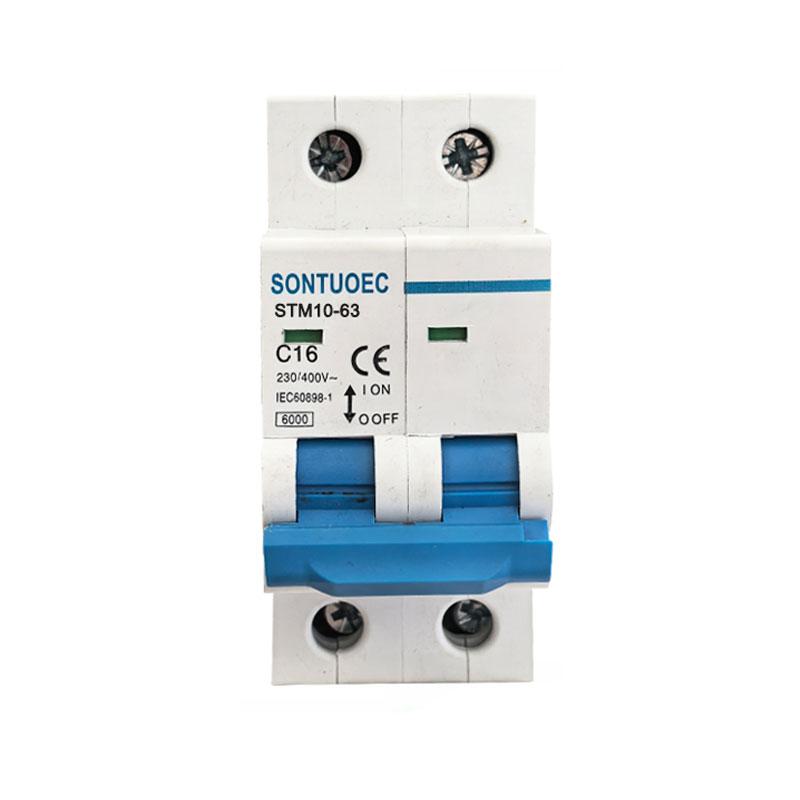

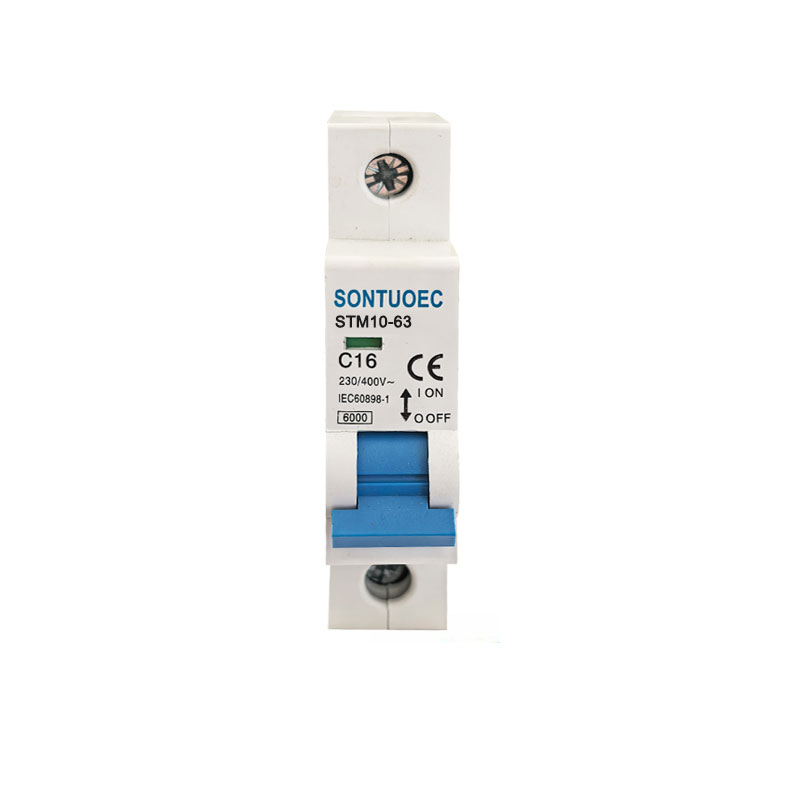

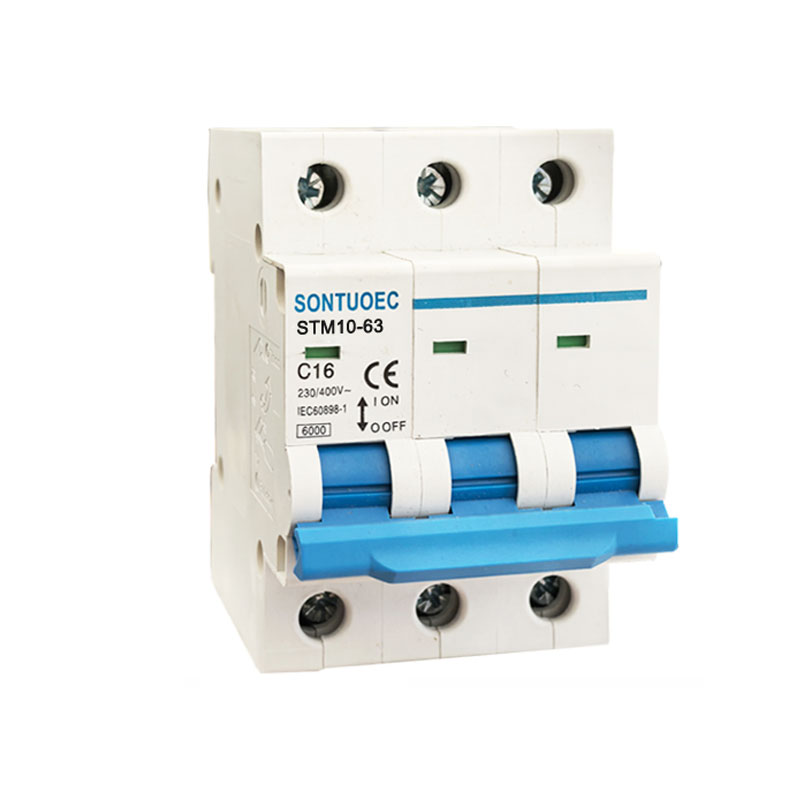

Penjualan Langsung Pabrik Pemutus Sirkuit Miniatur MCB Stm10-63 Seri 6ka

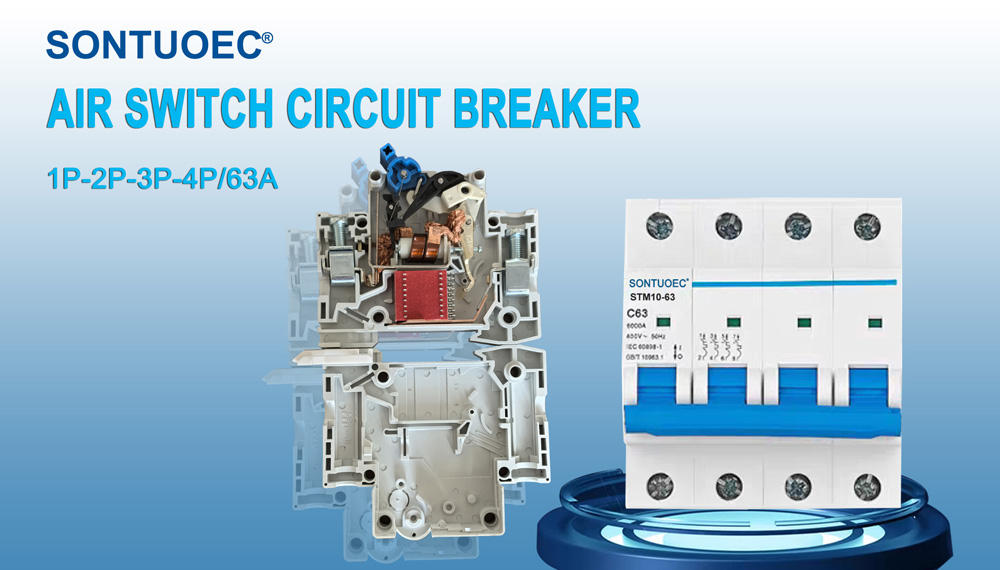

SONTUOEC adalah salah satu pemasok/produsen Tiongkok yang mengkhususkan diri dalam produksi berbagai peralatan listrik kecil Pemutus sirkuit miniatur pemutus tinggi Seri STM10-63 memiliki fitur struktur canggih, kinerja andal, kapasitas putus tinggi, penampilan elegan dan cangkang serta bagiannya terbuat dari bahan dengan ketahanan benturan, fitur tahan api yang kuat. Sangat cocok untuk sistem daya dengan frekuensi 50 atau 60, Ue 400V ke bawah, Ui 63A ke bawah. Ini sesuai dengan standar IEC60898.1 dan GB10963.1

Model:STM10-63

mengirimkan permintaan

Deskripsi Produk

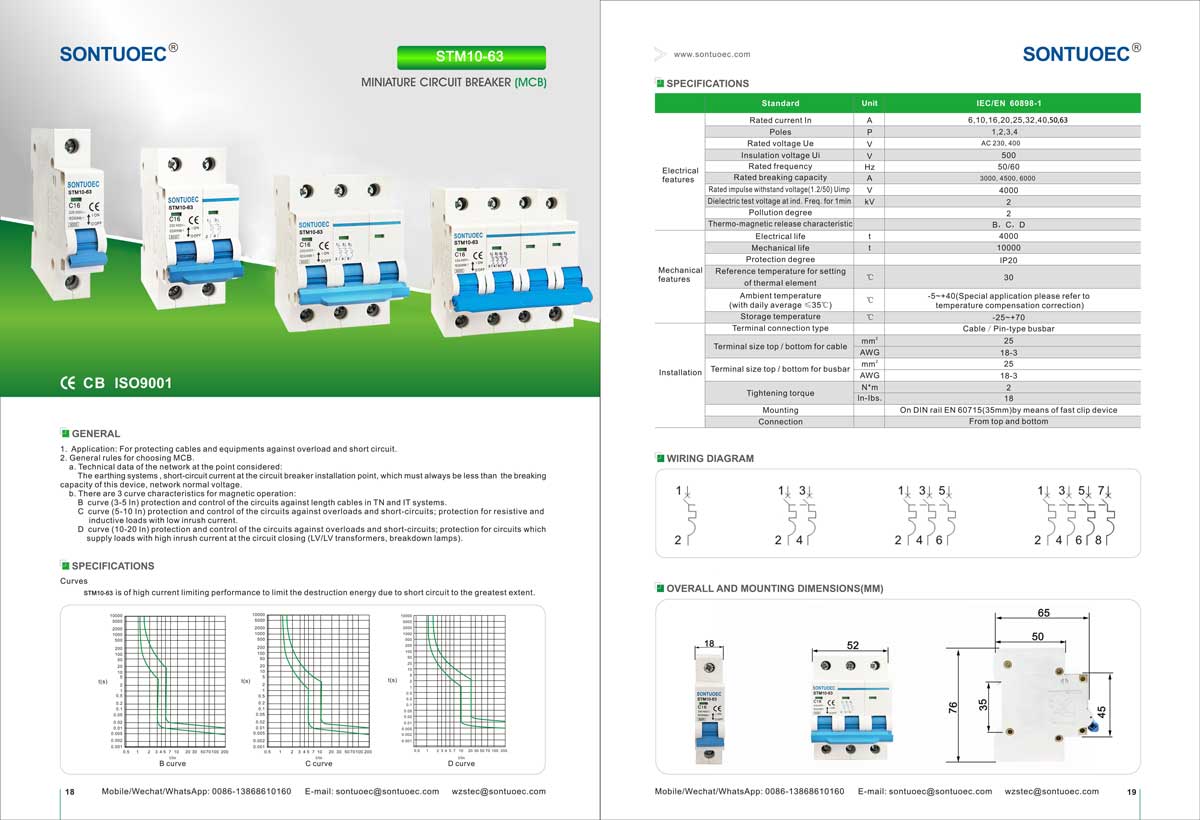

SPESIFIKASI:

	Standar		IEC/EN 60898-1
Listrik	Dinilai saat ini Masuk	A	1,2,4,6,10,16,20,25,32,40,50,63A
fitur	Polandia	P	1,2,3,4
	Tegangan terukur Ue	V	AC 230, 400
	Tegangan isolasi Ui	V	500
	Frekuensi terukur	Hz	50/60
	Nilai kapasitas putus	A	3000, 4500, 6000
	Tegangan ketahanan impuls terukur (1,2/50)Uimp	V	4000
	Tegangan uji dielektrik pada Ind.Freq.selama 1 menit	Kv	2
	Derajat polusi		2
	Karakteristik pelepasan termo-magnetik		B,C,D
Mekanis	Kehidupan listrik	t	4000
fitur	Kehidupan mekanis	t	10000
	Gelar perlindungan		IP20
	Suhu referensi untuk pengaturan	ºC	30
	elemen termal	ºC	30
	Suhu lingkungan	ºC	-5~+40(Aplikasi khusus silakan lihat
	(dengan rata-rata harian ≤35ºC)	ºC	koreksi kompensasi suhu)
	Suhu penyimpanan	ºC	-25~+70
Instalasi	Jenis koneksi terminal		Busbar tipe kabel/Pin
	Ukuran terminal atas/bawah untuk kabel	mm2	25
	Ukuran terminal atas/bawah untuk kabel	AWG	18 Maret
	Ukuran terminal atas/bawah untuk busbar	mm2	25
	Ukuran terminal atas/bawah untuk busbar	AWG	18 Maret
	Pengetatan torsi	N*m	2
	Pengetatan torsi	Dalam-lbs	18

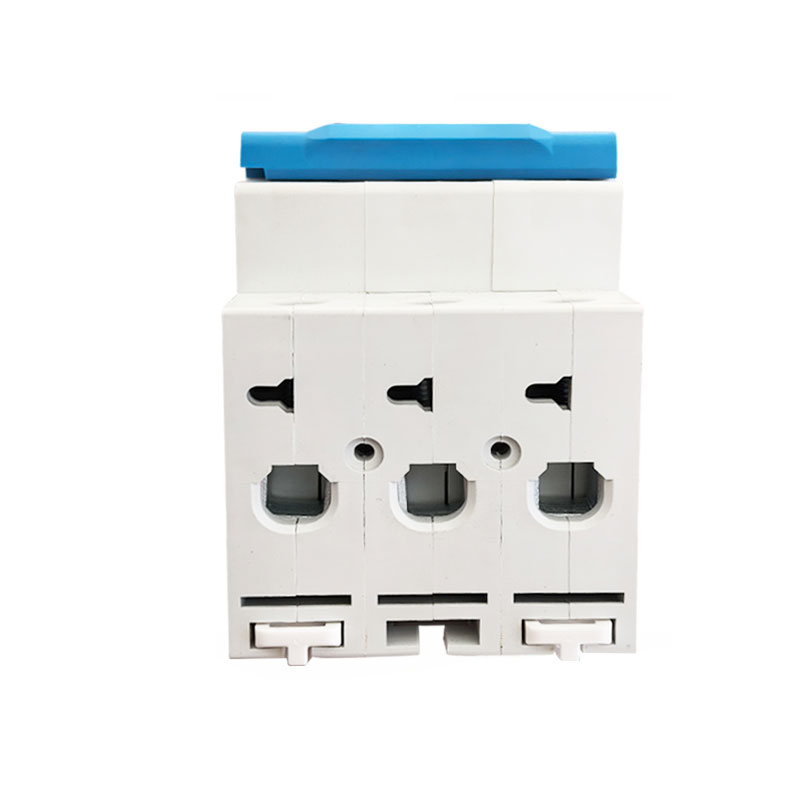

	Pemasangan		pada rel DIN EN 60715(35mm) melalui perangkat klip cepat
	Koneksi		Dari atas dan bawah

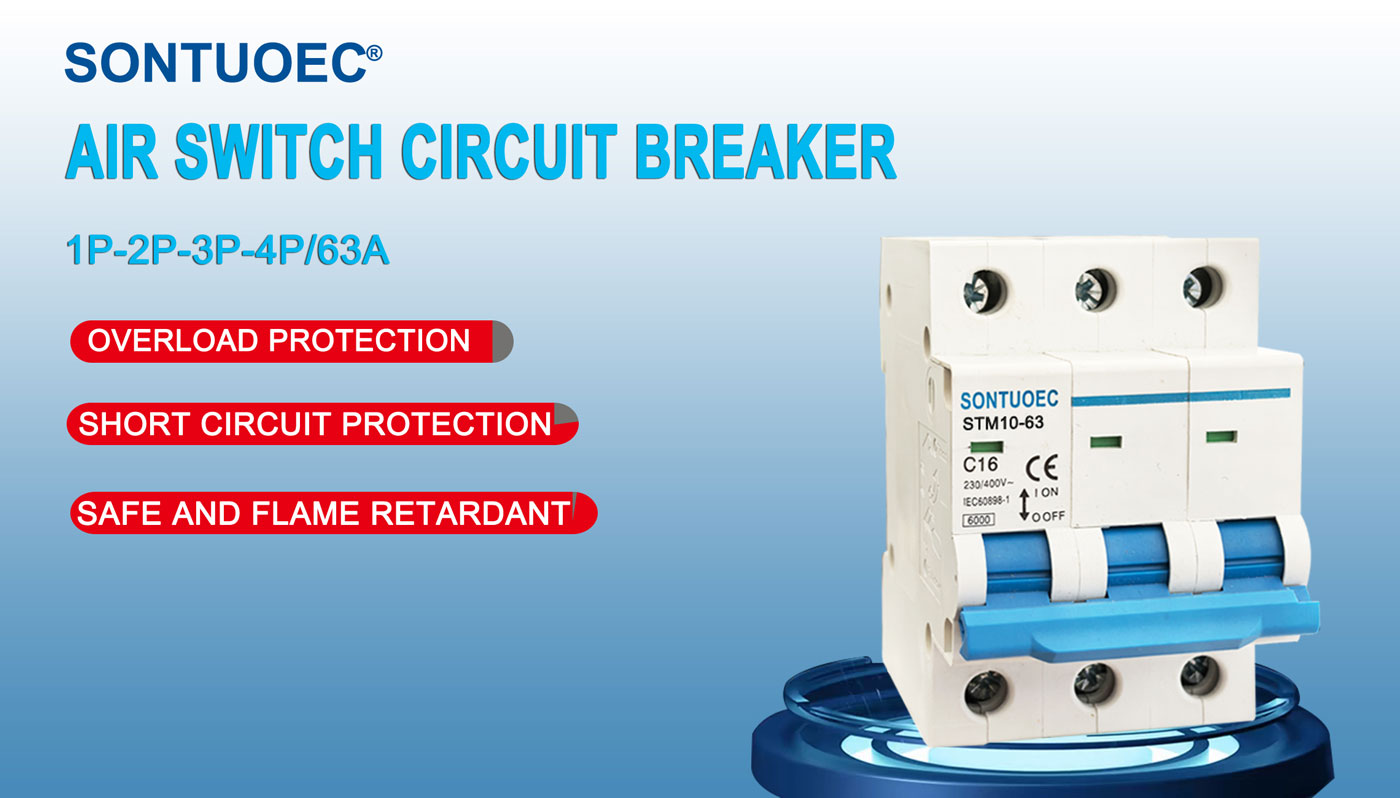

Fungsi utama Pemutus Sirkuit Miniatur STM10-63

1. Perlindungan kelebihan beban: Ketika arus dalam rangkaian melebihi nilai pengenal MCB, Pemutus Sirkuit Miniatur STM10-63 akan secara otomatis memutus sirkuit dalam jangka waktu tertentu untuk mencegah sirkuit dan peralatan dari panas berlebih.

2. Perlindungan hubung singkat: Ketika terjadi hubung singkat pada rangkaian, Pemutus Arus Miniatur STM10-63 akan segera memutus rangkaian untuk mencegah arus hubung singkat merusak rangkaian dan peralatan.

3. Perlindungan kebocoran (beberapa MCB memiliki fungsi ini): untuk MCB dengan perlindungan kebocoran, ketika ada kebocoran di sirkuit, Pemutus Sirkuit Miniatur STM10-63 akan segera memutus sirkuit untuk melindungi keselamatan pribadi.

Prinsip pengoperasian MCB

MCB biasanya berisi detektor trip magnetik atau elektronik termal di dalamnya, yang digunakan untuk mendeteksi perubahan arus dalam rangkaian. Ketika arus tidak normal, striker memicu mekanisme trip MCB, menyebabkan Pemutus Sirkuit Miniatur STM10-63 dengan cepat memutus sirkuit.

1. Striker magnetik termal: Memanfaatkan panas yang dihasilkan ketika arus melewati konduktor untuk memicu tersandung. Ketika arus terlalu besar, konduktor menjadi panas, menyebabkan bimetal di dalam striker magnetik termal membengkok, sehingga memicu mekanisme tersandung.

2. Striker elektronik: Menggunakan komponen elektronik untuk mendeteksi perubahan arus dan mengontrol aksi mekanisme tersandung. Ketika arus abnormal terdeteksi, striker elektronik mengirimkan sinyal ke mekanisme trip untuk memutus sirkuit.

Skenario Aplikasi MCB

MCB banyak digunakan pada sistem kelistrikan di kawasan perumahan, komersial, dan industri untuk melindungi sirkuit dan peralatan dari kerusakan akibat arus tidak normal. Mereka biasanya dipasang di kotak distribusi, switchboard atau lemari kontrol dan digunakan sebagai saklar utama atau saklar cabang suatu rangkaian.

Seleksi dan Pemasangan MCB

1. Pemilihan: Saat memilih MCB, Anda perlu mempertimbangkan faktor-faktor seperti arus pengenal rangkaian, level tegangan, karakteristik proteksi, dan apakah proteksi kebocoran diperlukan. Penting juga untuk memastikan bahwa Pemutus Sirkuit Miniatur STM10-63 yang dipilih mematuhi standar dan peraturan keselamatan kelistrikan setempat.

2. Pemasangan: Pemutus Sirkuit Miniatur STM10-63 harus dipasang di lingkungan yang kering dan berventilasi, bebas dari gas korosif dan memastikan pemasangan kabelnya dengan benar dan aman. Selama pemasangan, peraturan keselamatan listrik dan prosedur pengoperasian yang relevan harus dipatuhi.
