Kontaktor AC rumah tangga

Kontaktor AC rumah tangga seri STH8-100 terutama dirancang untuk AC 50Hz (atau 60Hz), dengan tegangan operasi pengenal hingga 400V. Mereka memiliki arus pengoperasian yang dinilai hingga 100A di bawah kategori penggunaan AC-7A dan hingga 40A di bawah kategori penggunaan AC-7B. Kontaktor ini digunakan untuk mengontrol beban rendah atau sedikit induktif di aplikasi perumahan dan serupa, serta untuk mengendalikan beban motor rumah tangga. Produk ini terutama diterapkan di rumah, hotel, apartemen, gedung perkantoran, bangunan publik, pusat perbelanjaan, tempat olahraga, dll., Untuk mencapai fungsi kontrol otomatis. Kepatuhan Standar: IEC61095, GB/T17885.

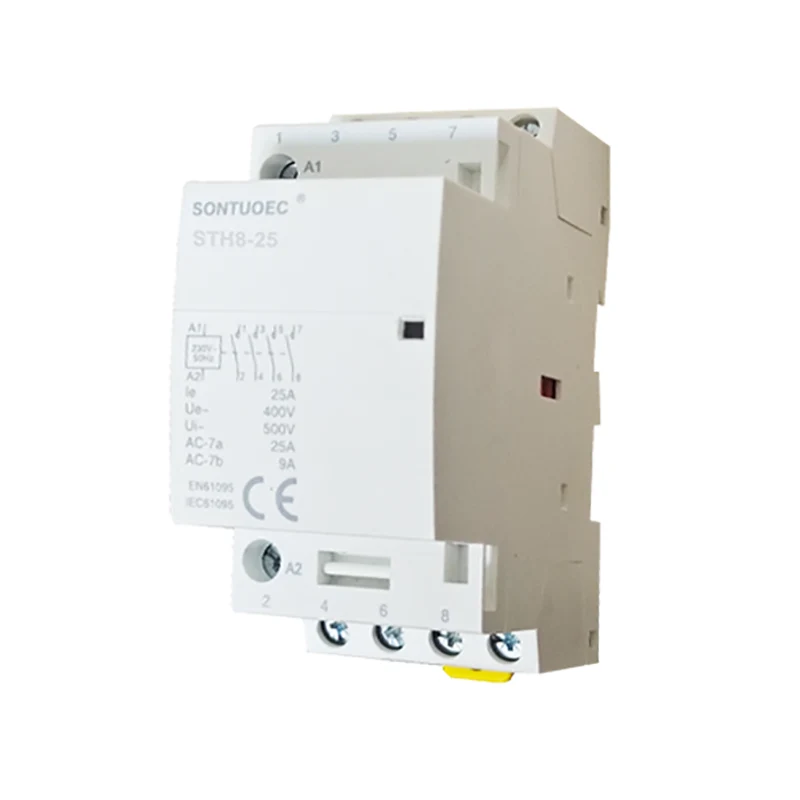

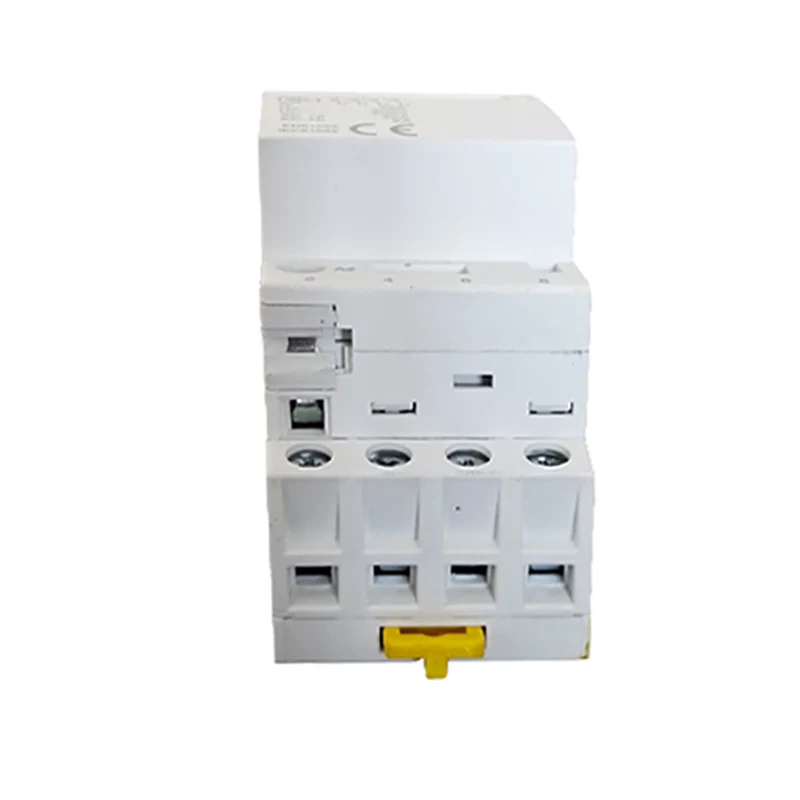

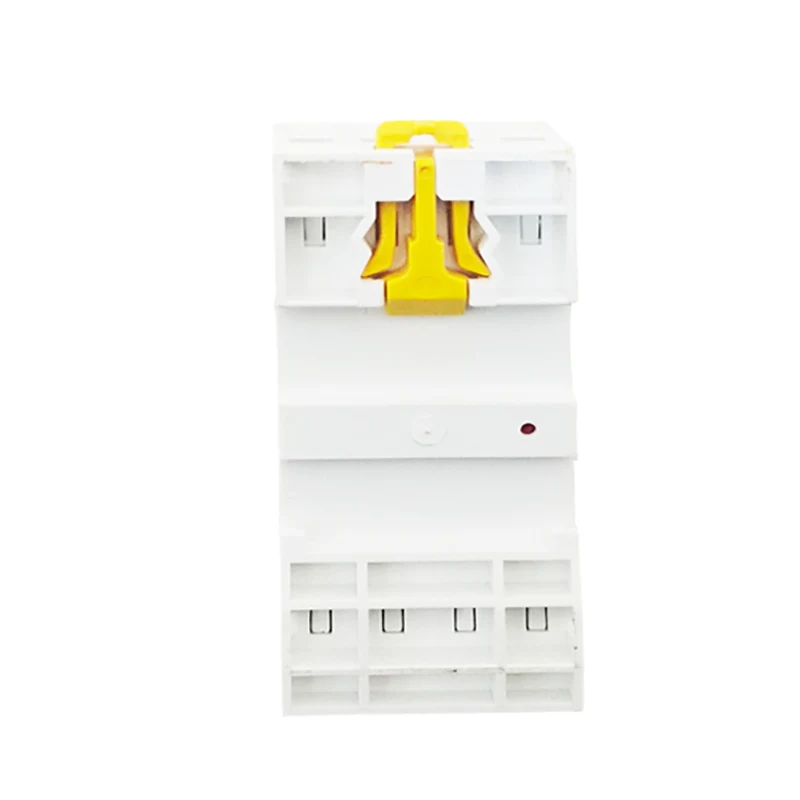

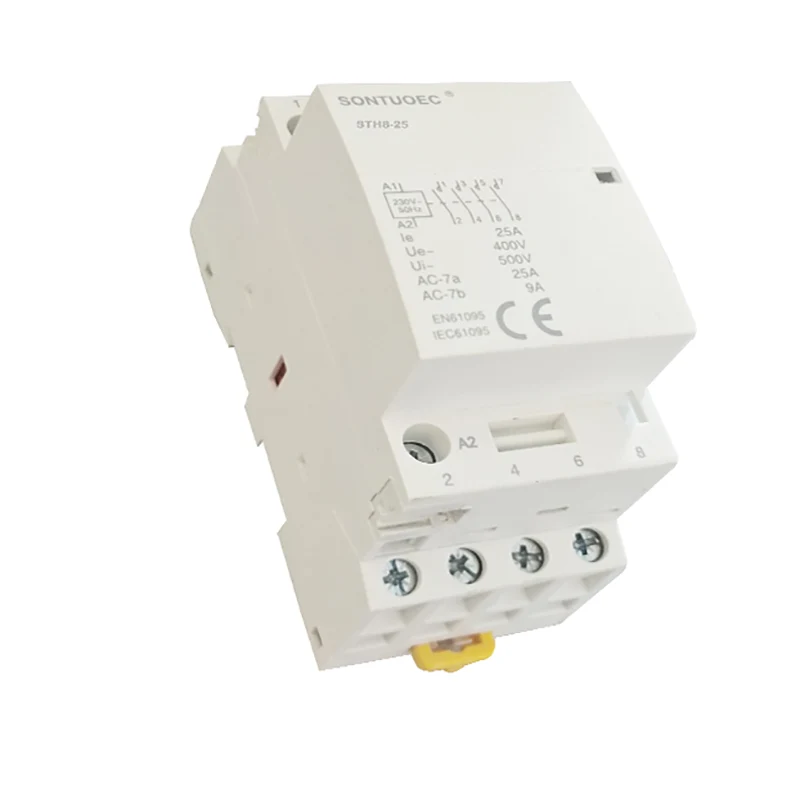

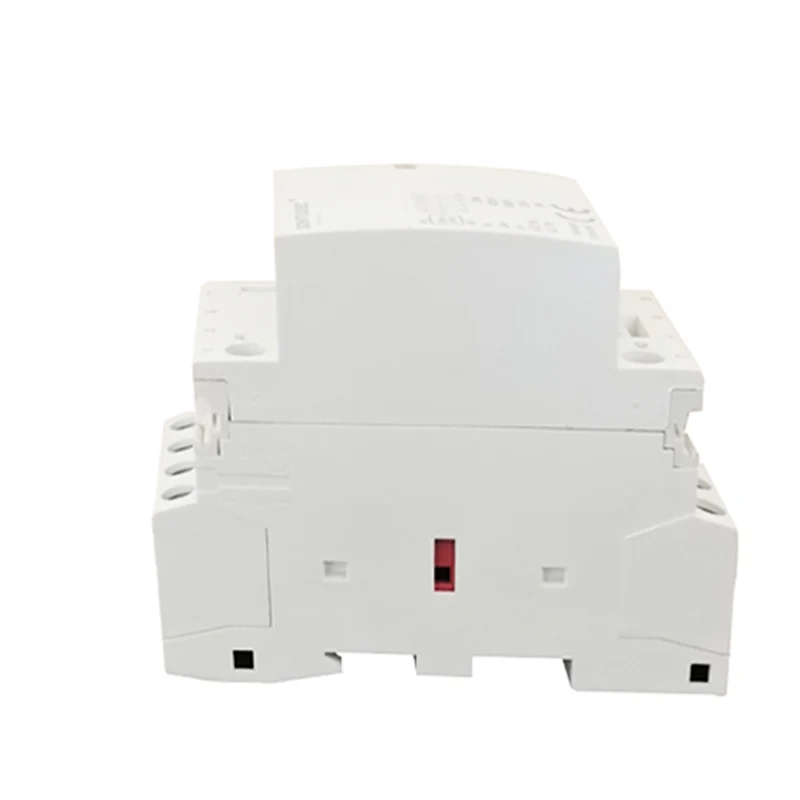

Model:STH8-25

mengirimkan permintaan

Deskripsi Produk

Jenis	kontaktor
Peringkat a	16	20	25	32	40	63	100
AIDS	Ya
BCTSindication bantu	Ya
BACTC Kontrol Auxiliary oleh kuning klip	Ya

Jenis					Lebar dalam 9mm modul
1p	Peringkat (ln) AC-7A	Peringkat (ln) AC-7A	Kontrol voltase (VAC) (50Hz)	Kontak
	16a	6a	24	1No	2
	20a	7a	110	1nc
	25a	9a	230
2p
	16a	6a	24	2no	2
	20a	7a	110	1No+1nc
	25a	9a	230	2nc
	32a	12a	24	2no	4
	40a	18a	110	1No+1nc
	63a	25a	230	2nc
	100a	_	24		6
			110	2no
			230
3p
	16a	6a	24	3no	4
	20a	7a	110	3nc
	25a	9a	230
	32a	12a	24	3no	6
	40a	18a	110	3nc
	63a	25a	230
4p
	16a	6a	24	4no	4
	20a	7a	110	4nc

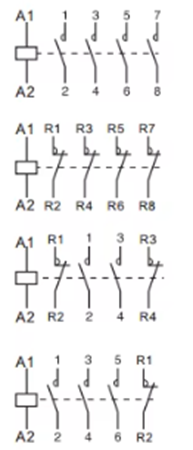

	25a	9a	230	2No+2nc 3No+1nc
	32a	12a	24	4no	6
	40a	18a	110	4nc
	63a	25a	230	2No+2nc 3No+1nc
	100a	_	24	4no	12
			110
			230

Struktur utama

Kontaktor AC rumah tangga biasanya terdiri dari bagian -bagian berikut:

Sistem Kontak: Termasuk kontak utama dan kontak tambahan. Kontak utama digunakan untuk menyala dan memecahkan sirkuit utama, yang biasanya memiliki arus pengenal yang lebih besar; Kontak tambahan digunakan untuk menyala dan memecahkan sirkuit kontrol, yang memiliki arus pengenal yang lebih kecil.

Sistem elektromagnetik: Terdiri dari inti besi, jangkar dan koil. Ketika kumparan diberi energi, inti menghasilkan medan magnet yang menarik jangkar dan menutup kontak; Ketika koil tidak berenergi, medan magnet menghilang, jangkar dilepaskan dan kontaknya rusak.

Perangkat Pemadam ARC: Digunakan untuk memadamkan busur saat kontak terputus, mencegah busur menyebabkan kerusakan pada kontak.

Shell and Accessories: Shell digunakan untuk melindungi komponen internal dari pengaruh lingkungan eksternal; Aksesori termasuk braket pemasangan, terminal, dll., Yang digunakan untuk mewujudkan pemasangan dan kabel kontaktor.

Prinsip Operasi

Prinsip kerja kontaktor AC rumah tangga didasarkan pada prinsip induksi elektromagnetik. Ketika koil diberi energi, inti besi menghasilkan medan magnet yang menarik jangkar dan menutup kontak; Ketika koil tidak energi, medan magnet menghilang, jangkar dilepaskan dan kontak terputus. Dengan mengendalikan energiisasi dan de-energiisasi koil, kendali jarak jauh dan perlindungan sirkuit rumah tangga dapat direalisasikan.

Parameter teknis

Parameter teknis utama dari kontaktor AC rumah tangga termasuk tegangan pengenal, arus pengenal, frekuensi pengenal, penghubung dan kapasitas pemecahan dan sebagainya. Pemilihan parameter ini harus ditentukan sesuai dengan situasi aktual sirkuit rumah tangga untuk memastikan operasi normal dan penggunaan yang aman dari kontaktor.

Tegangan Nilai: Mengacu pada level tegangan ketika kontaktor bekerja secara normal.

Nilai Arus: Mengacu pada arus maksimum yang dapat ditahan kontaktor untuk waktu yang lama di bawah tegangan pengenal.

Frekuensi Dinilai: Frekuensi catu daya saat kontaktor bekerja secara normal.

Menghubungkan dan melanggar Kapasitas: Arus maksimum yang dapat dihubungkan oleh kontaktor dengan andal dalam kondisi yang ditentukan.
