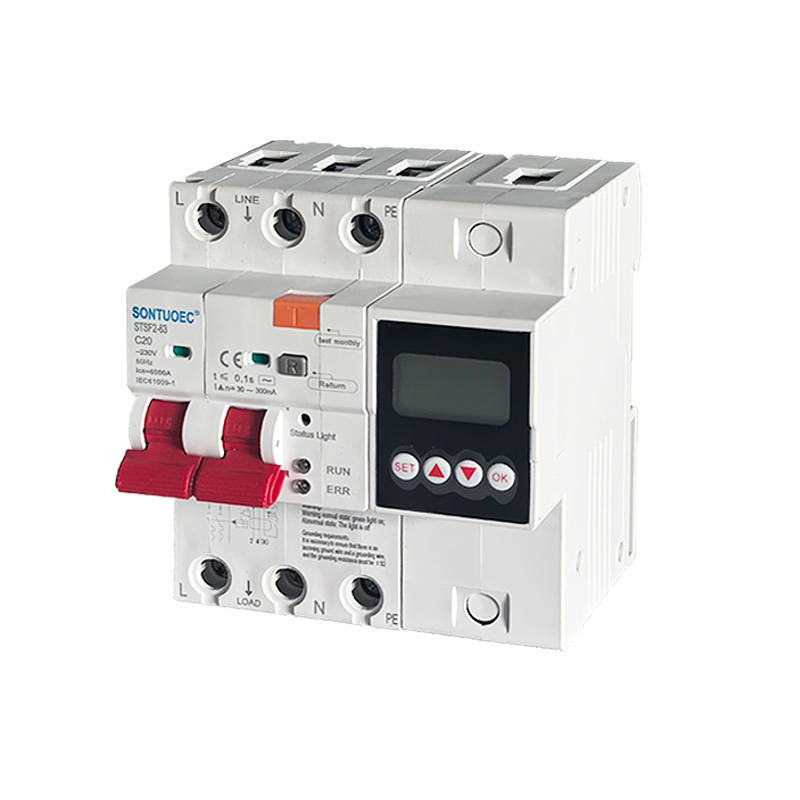

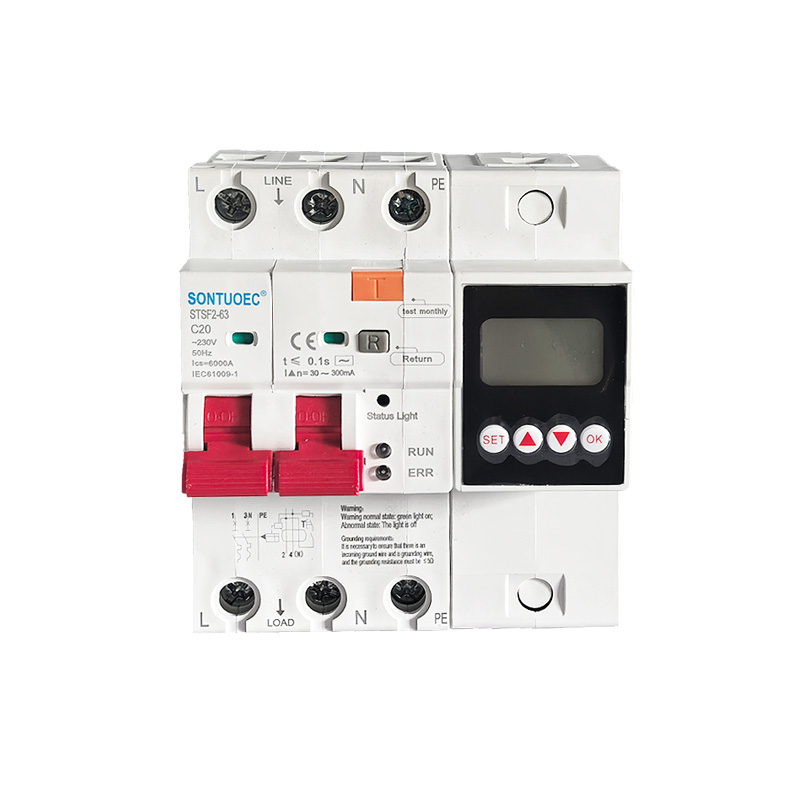

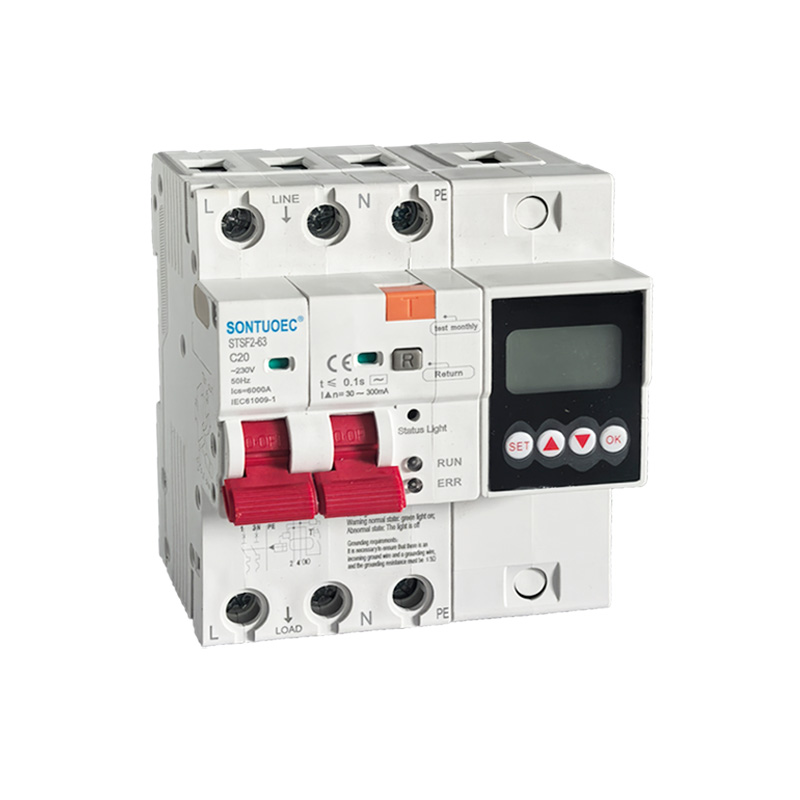

Pelindung kebocoran anti sengatan listrik perendaman cerdas pemutus sirkuit udara 220V

STSF2-63/100 100A 2p 4p RCBO Multifungsi cocok untuk AC 50/60Hz, diberi nilai dalam sirkuit dengan tegangan 230V-400V dan arus pengenal 100A, ketika seseorang tersengat listrik atau jaringan listrik bocor. Ketika kebocoran, tegangan lebih, dan tegangan kurang mencapai nilai yang ditetapkan, pemutus arus sisa dapat dengan cepat beroperasi dalam waktu yang sangat singkat dengan cepat memutus catu daya. Ketika suhu pemantauan pemutus arus sisa mencapai nilai yang ditetapkan, kabel ground pemantauan tidak tersambung. Saat terhubung, produk mengeluarkan suara alarm untuk melindungi keselamatan personel dan peralatan listrik, dan dapat menghindari Mencegah kerusakan peralatan akibat tegangan lebih pada jaringan listrik. Memiliki kelebihan beban, korsleting, kebocoran, tegangan lebih Fungsi perlindungan tegangan rendah dan suhu berlebih juga dapat digunakan untuk menghidupkan dan mematikan perangkat listrik secara berkala dalam keadaan normal Sirkuit penerangan, sangat cocok untuk sistem distribusi penerangan industri dan komersial. Produk ini memiliki volume kecil, struktur kompak, dan efektivitas biaya yang lebih baik dibandingkan produk sejenis lainnya. Ia memiliki penampilan yang cantik, Kapasitas pemutusan yang tinggi menjadikannya pilihan yang baik untuk distribusi listrik rumah tangga. Produk ini mematuhi standar GB/T 16917.1 dan IEC 61009-1 dan telah memperoleh sertifikasi CE.

Model:STFS2-63

mengirimkan permintaan

Deskripsi Produk

SPESIFIKASI:

Listrik fitur	Standar	Satuan	IEC/EN 61009-1
	Mode		Tipe elektronik
	Jenis (bentuk gelombang kebocoran bumi dirasakan)		AC
	Karakteristik pelepasan termo-magnetik		B,C,D
	Dinilai saat ini ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) Dapat disesuaikan
	Polandia	P	1P+N, 3P+N
	Tegangan terukur Ue	V	AC 230, 400 (Dapat Diatur)
	Sensitivitas terukur I△n	A	30-300mA(30,100,300mA) Dapat disesuaikan
	Nilai kapasitas pembuatan dan pemutusan sisa l△m	A	500
	Nilai kapasitas hubung singkat Icn	A	6000
	Waktu istirahat di bawah I△n	S	≤0.1
	Frekuensi terukur	Hz	50/60
	Tegangan tahan impuls terukur (1,2/50) Uimp	V	4000
	Tegangan uji dielektrik pada ind.Freq selama 1 menit	persegi panjang	2
	Tegangan isolasi Ui	V	250
	Derajat polusi		2
Lainnyar	Perlindungan tegangan berlebih/dibawah;	Dan	Perlindungan Suhu ; Alarm kebakaran dan lain-lain
Fitur mekanis	Kehidupan listrik		4000
	Kehidupan mekanis		10000
	Indikator arus kesalahan		YA
	Gelar perlindungan		IP20
	Suhu lingkungan	ºC	-5~+40(Aplikasi khusus silakan lihat
	(dengan rata-rata harian≤35ºC)	ºC	koreksi kompensasi suhu)
	Suhu penyimpanan	ºC	-25~+70
Instalasi	Jenis koneksi terminal		Busbar tipe kabel/Pin/busbar tipe U

	Ukuran terminal atas/bawah untuk kabel	mm2	25
	Ukuran terminal atas/bawah untuk kabel	AWG	18-5
	Ukuran terminal atas/bawah untuk busbar	mm2	25
	Ukuran terminal atas/bawah untuk busbar	AWG	18-3
	Pemasangan		Pada rel DIN EN 60715(35mm) melalui perangkat klip cepat
	Koneksi		Dari atas

SUHU UDARA SEKITAR：

1. Suhu udara sekitar tidak boleh lebih rendah dari -5 1C, tidak lebih tinggi dari+40 C, dan nilai rata-rata harian tidak boleh melebihi+35 C.

2. Ketinggian: Ketinggian lokasi pemasangan tidak boleh melebihi 2000m.

3.Kondisi atmosfer

Udaranya bersih, dan pada suhu maksimum+40 'C, kelembapan relatif udara tidak tinggi Lebih dari 50%. Kelembapan relatif yang lebih tinggi diperbolehkan pada suhu yang lebih rendah, seperti pada+20 C,

Kelembaban relatif tidak boleh melebihi 90%. Karena kondensasi sedang yang sesekali disebabkan oleh perubahan suhu, Perhatian harus diberikan untuk mengambil tindakan yang tepat.

4. Kategori Instalasi Kategori instalasi adalah lI dan III

Arus dan Jumlah Kutub

100A: Ini menunjukkan bahwa RCBO diberi nilai 100 amp. Peringkat arus adalah nilai arus maksimum yang dapat dibawa oleh pemutus sirkuit secara terus menerus tanpa menyebabkan panas berlebih atau kerusakan.

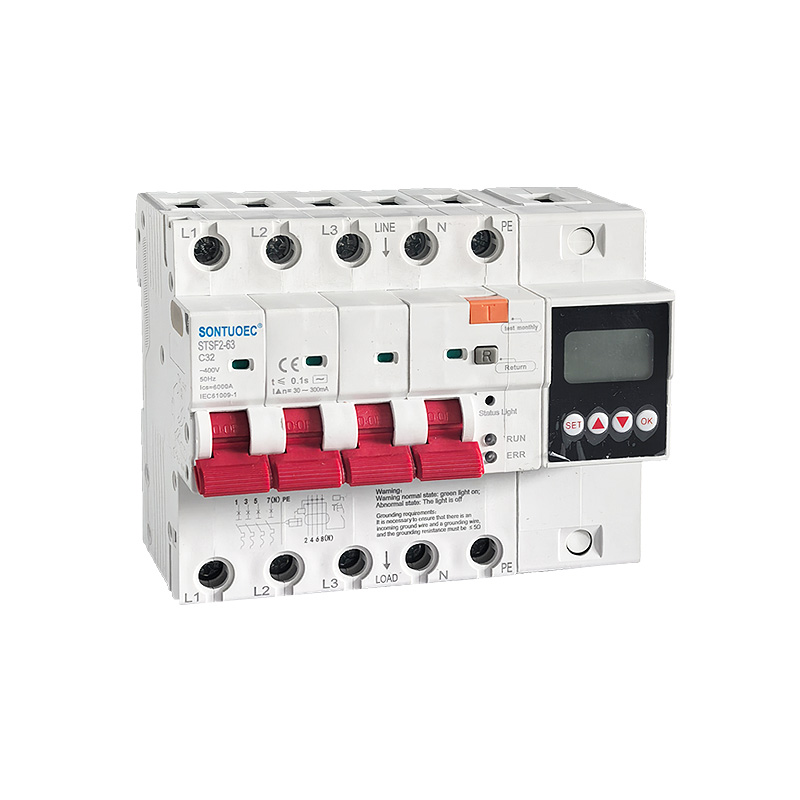

2p, 4p: “p” di sini berarti jumlah kutub, yaitu jumlah fase rangkaian yang dapat dihubungkan dengan pemutus sirkuit. 2p berarti pemutus arus dapat dihubungkan ke dua fasa rangkaian (biasanya Api dan Nol), sedangkan 4p berarti dapat dihubungkan ke empat fasa rangkaian (biasanya Api dan Nol tiga fasa).

Multifungsi

Multifungsi menandakan RCBO Multifungsi 100A 2p 4p ini dilengkapi dengan beragam fungsi proteksi. Selain proteksi beban berlebih dan hubung singkat dasar, ia juga dapat memberikan proteksi kebocoran, proteksi tegangan rendah, proteksi tegangan lebih, dan sebagainya. perlindungan suhu, alarm masuknya air, arus dan tegangan yang dapat disesuaikan 。 perlindungan ini memungkinkan RCBO memberikan perlindungan yang lebih komprehensif untuk sirkuit dan peralatan.

Peringatan!

Peringatan keadaan normal: lampu hijau menyala;

Keadaan tidak normal: Lampu mati

Persyaratan landasan:

Penting untuk memastikan bahwa ada kabel ground masuk dan kabel ground, dan resistansi grounding harus s 5Q!

Skenario Aplikasi

Karena RCBO memiliki fungsi proteksi yang beragam, RCBO sering digunakan pada rangkaian yang memerlukan keselamatan pribadi, seperti rangkaian listrik untuk penerangan, daya lemah, dan peralatan listrik di rumah dan tempat umum. Tempat-tempat ini sering kali memiliki ciri air dan kelembapan, yang dapat dengan mudah menyebabkan kecelakaan kebocoran. Selain itu, RCBO juga dapat digunakan dalam sistem kelistrikan industri yang mengutamakan keselamatan manusia, seperti sirkuit kendali lampu periferal, sistem radar, dan instrumen eksplorasi geologi.
