LC1-N Tipe AC Contactor

Kontaktor AC tipe LC1-N cocok untuk digunakan dalam sirkuit dengan AC 50Hz atau 60Hz, tegangan hingga 660V (hingga 690V untuk beberapa model) dan arus hingga 95A. Ini digunakan untuk menghubungkan dan memecahkan sirkuit pada jarak jauh, serta sering memulai dan mengendalikan motor AC.

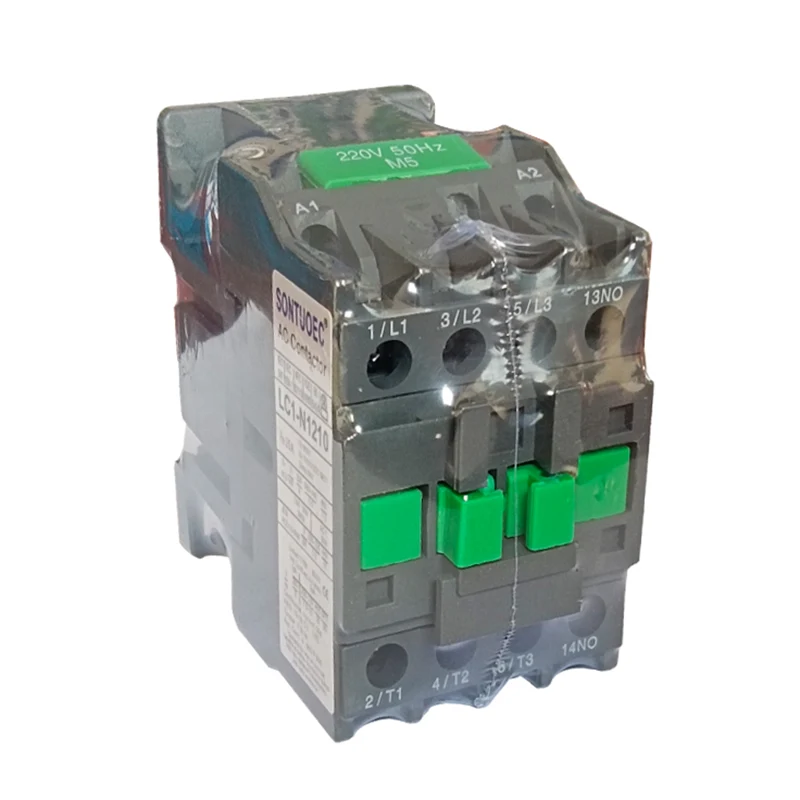

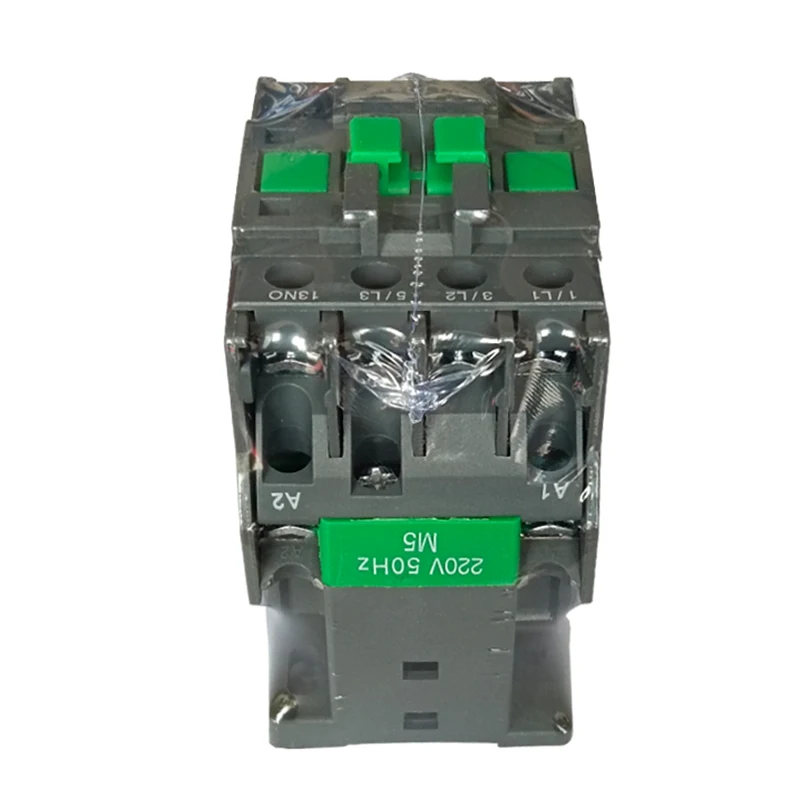

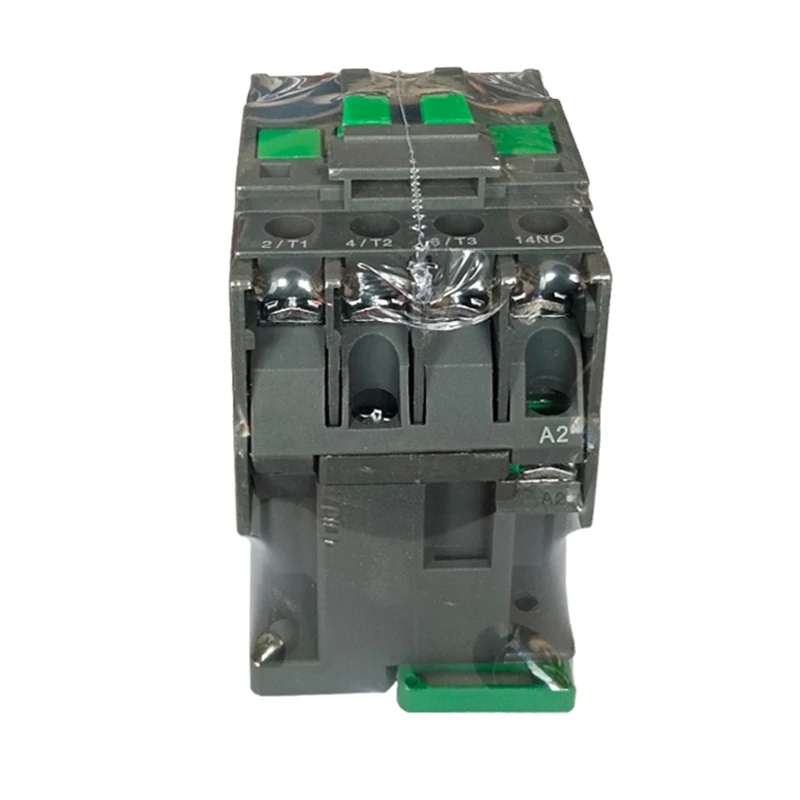

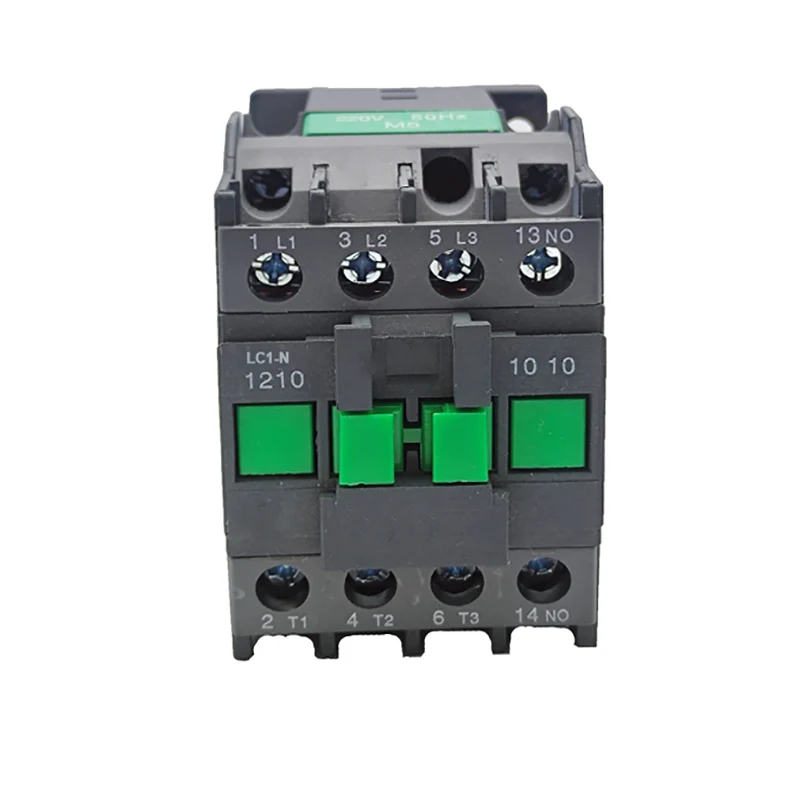

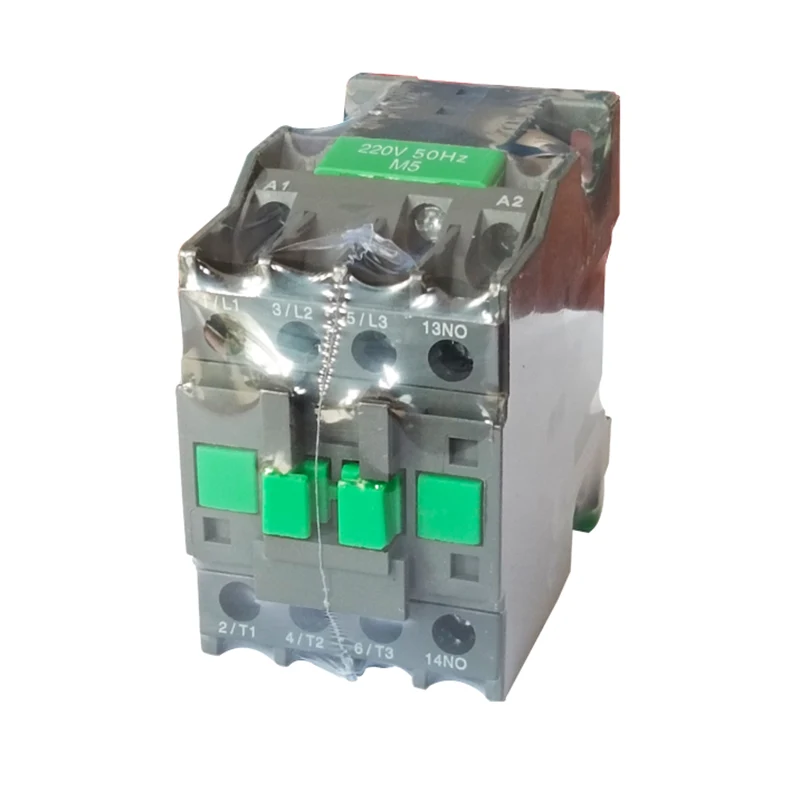

Model:LC1-N1210

mengirimkan permintaan

Deskripsi Produk

Jenis		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Nilai Kerja Saat Ini (A)	AC3	9	12	18	25	32	40	50	65	80	95
Nilai Kerja Saat Ini (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Peringkat StandardPower 3-fase Motor 50/60Hz Incategory AC-3	220/230v	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500v	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nilai Panas Arus (A)		20	20	32	40	50	60	80	80	125	125
Kehidupan listrik	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Kehidupan listrik	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Kehidupan Mekanik (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Jumlah kontak	3p+no					3P+NC+no
Jumlah kontak	3P+NC					3P+NC+no

Fitur struktural

Desain Modular: LC1-N Tipe AC Kontaktor Mengadopsi Desain Modular Dengan Kombinasi Fungsi Lengkap, yang lebih mudah bagi pengguna untuk memilih dan menggabungkan sesuai dengan kebutuhan mereka.

Sistem elektromagnetik: termasuk kumparan elektromagnetik dan inti besi, yang merupakan bagian penting dari kontaktor, mengandalkannya untuk mendorong penutupan dan pemutusan kontak.

Sistem Kontak: Termasuk kontak utama dan kontak tambahan. Kontak utama digunakan untuk menghubungkan dan memecahkan sirkuit utama dan mengontrol arus yang lebih besar; Kontak tambahan berada di sirkuit kontrol untuk memenuhi persyaratan berbagai metode kontrol.

Sistem Pemadam ARC: Dilengkapi dengan perangkat pemadam busur, umumnya penutup pemadam busur longitudinal semi-tertutup, dan dilengkapi dengan sirkuit busur peniup magnetik yang kuat untuk memastikan bahwa kontak untuk memecahkan sirkuit yang dihasilkan oleh busur dengan andal dipadamkan, mengurangi kerusakan busur ke kontak.

Prinsip Operasi

Ketika sirkuit kontrol diberi energi, kumparan elektromagnetik menghasilkan medan magnet, yang menarik inti besi untuk mendorong kontak untuk menutup, sehingga menghubungkan sirkuit utama kompresor. Ketika sirkuit kontrol tidak berenergi, medan magnet menghilang, inti besi diatur ulang di bawah aksi pegas, kontak terputus, dan sirkuit utama kompresor juga terputus.
