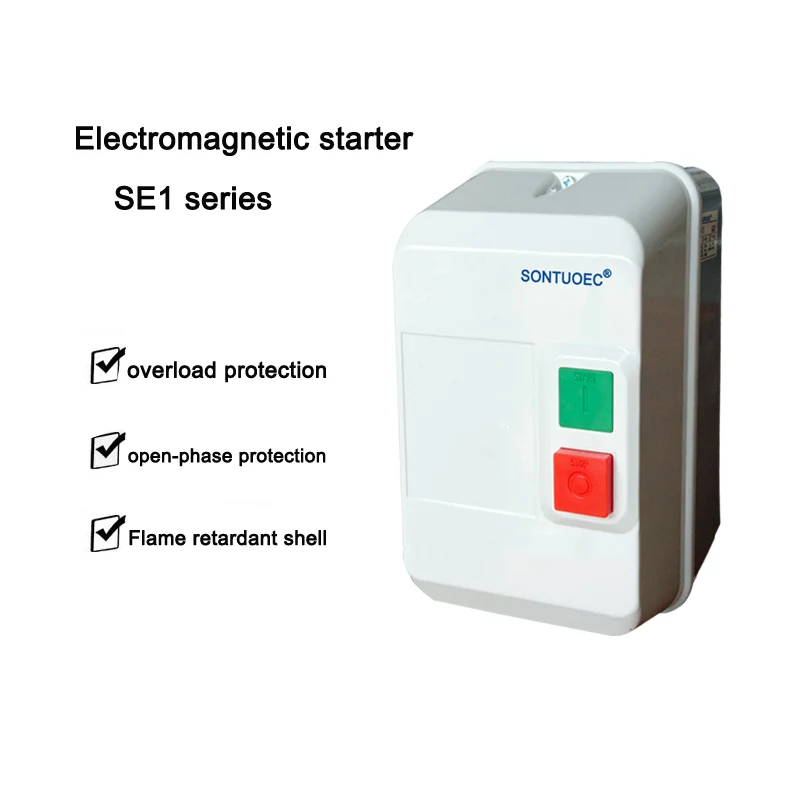

Magnetic Starter (DOL)

Magnetic Starter (DOL) Motor, yaitu, sakelar magnetik digunakan untuk mengontrol start dan menghentikan motor (atau motor). Sakelar magnetik memainkan peran kunci di sini dengan mengendalikan on-off sirkuit sesuai dengan perubahan dalam medan magnet eksternal, sehingga mewujudkan kontrol motor.

mengirimkan permintaan

Deskripsi Produk

Spesifikasi

Mode Produk No. dan spesifik	SLE1-09 dan 12	Ganda dalam TOLP429 yang dilindungi (3) atau, F659 (4)
Lampiran	SLE1-18 dan 25	Ganda dalam TOLP427 yang dilindungi (3) atau, F5577 (4)
	SLE1-32 dan 95	MATAL, LP65 hingga 559
Kontrol (2 tombol tekan Moufited penutup kandang)	SLE1-32 dan 95	1 Tombol Awal Hijau ‘1’, Stop/Teset Buttion "O" "
Koneksi	SLE1-32 dan 95	Daya Listrik dan Kontrol Koneksi Recircuit

Parameter teknis utama:

Jenis		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	220v	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	380v	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Reted Current (AC-3) GB14048.4	220v	9	12	15	21	26	36	52	63	75	86
Reted Current (AC-3) GB14048.4	380v	9	12	16	21	25	37	43	59	72	85
Reted Heating Current (A)			25	32	40	50	60	80		125
Reted Insutaled Volage (V) 660
Kontak bantu AC-15	Kontak	standar	1No				1No+1nc
	Reted Current (A)	220v	1.6
	Reted Current (A)	380v	0.95
Relay termal suitabie		LR2D-1305/1314 (0,63 ~ 1.0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Peringkat Enklosur		LP65

Prinsip Operasi

Prinsip operasi motor starter sakelar magnetik terutama didasarkan pada pengaruh medan magnet dan prinsip kerja motor DC. Ketika medan magnet eksternal mendekati sakelar magnetik, ia memicu elemen penginderaan magnetik (mis., Buluh) di dalam sakelar, menyebabkannya menutup atau memecahkan kontak, sehingga mengendalikan pembukaan dan penutupan sirkuit. Setelah sirkuit ditutup, arus mengalir melalui motor, menyebabkannya mulai berputar. DC Motors, di sisi lain, bekerja pada prinsip bahwa konduktor yang berenergi bergerak dalam medan magnet dengan aksi gaya elektromagnetik.

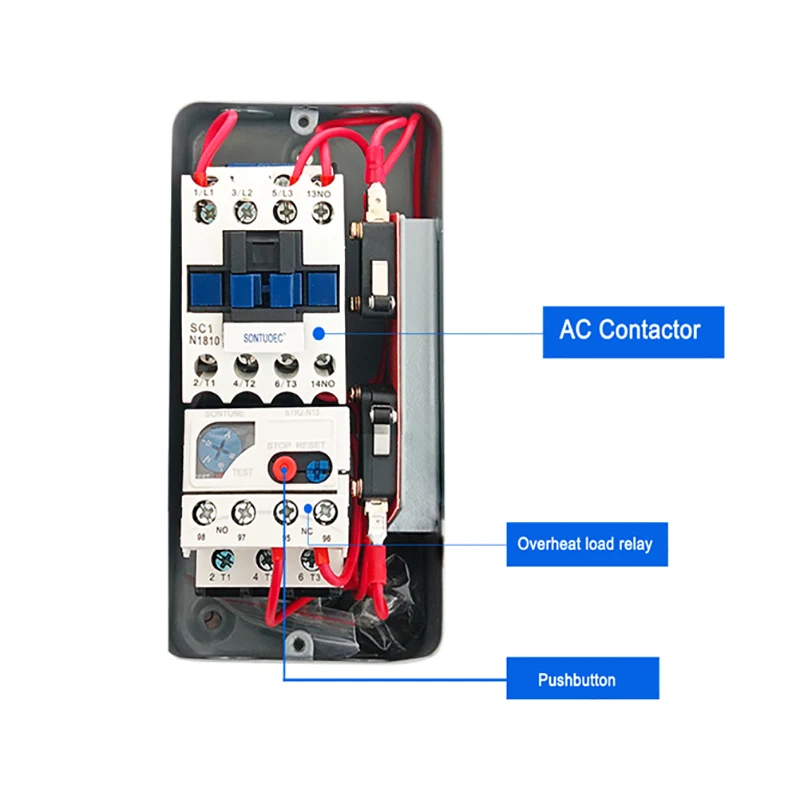

Komponen utama

Sakelar Magnetik: Biasanya terdiri dari elemen penginderaan magnetik dan perangkat pemicu, digunakan untuk mendeteksi medan magnet eksternal dan mengontrol/mematikan sirkuit.

Motor Listrik: Perangkat yang mengubah energi listrik menjadi energi mekanik dan menggerakkan berbagai perangkat melalui rotasi.

Sirkuit kontrol: Digunakan untuk menerima sinyal eksternal dan mengontrol status kerja sakelar magnetik dan motor sesuai dengan sinyal.
