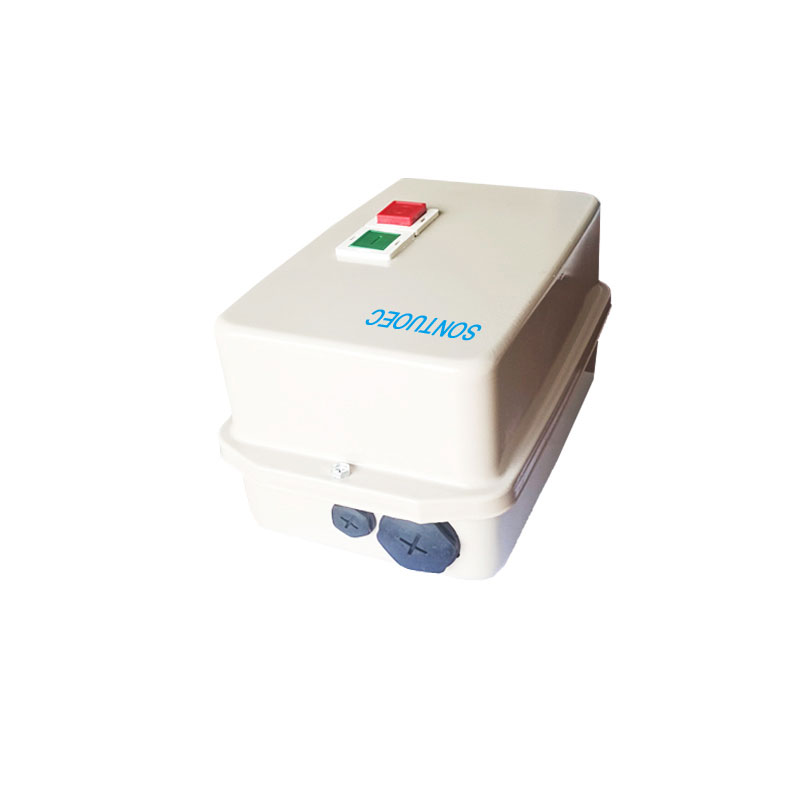

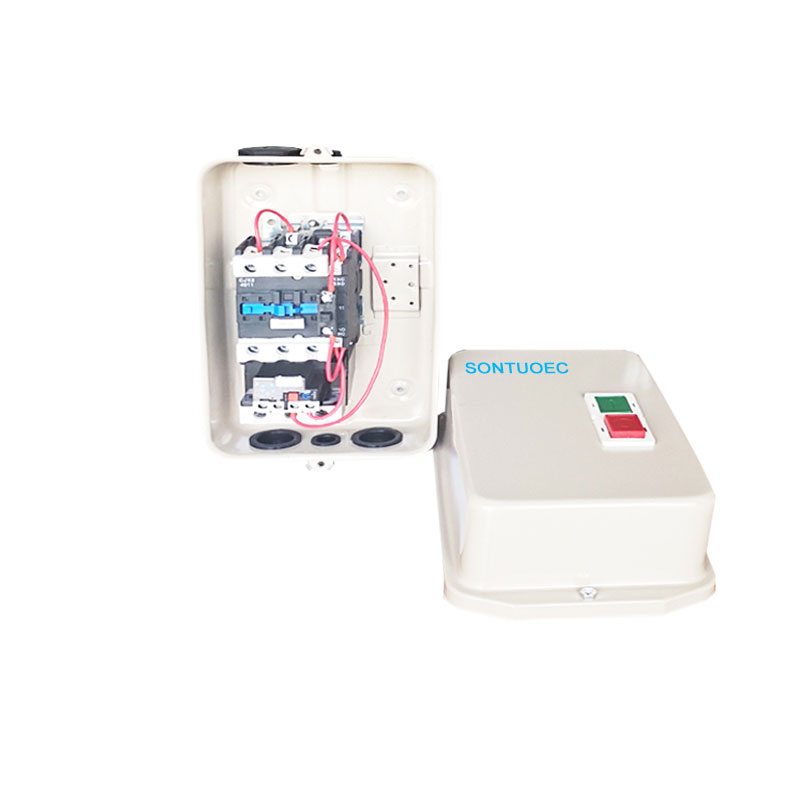

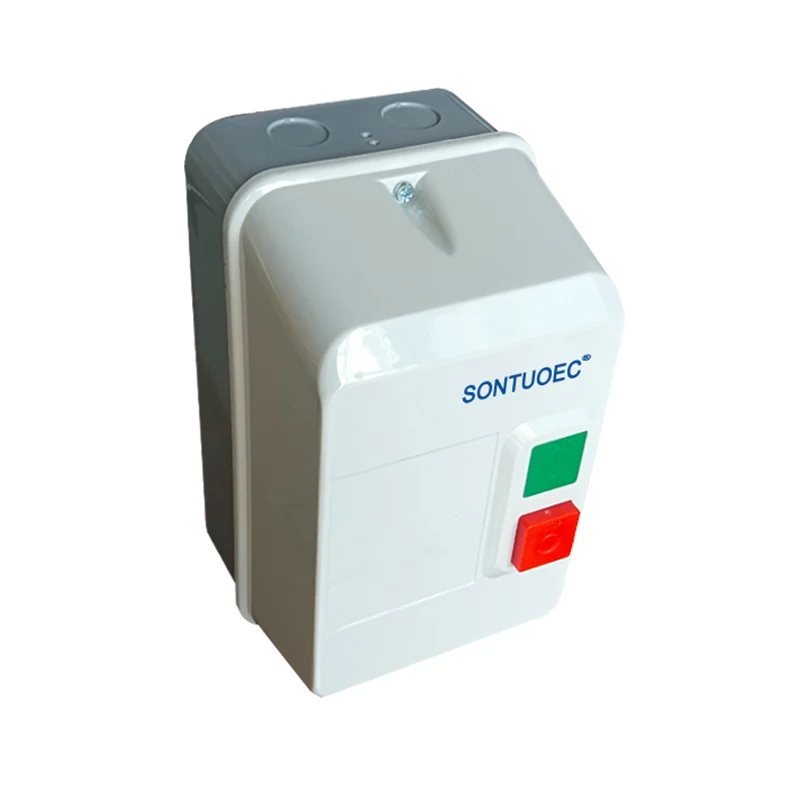

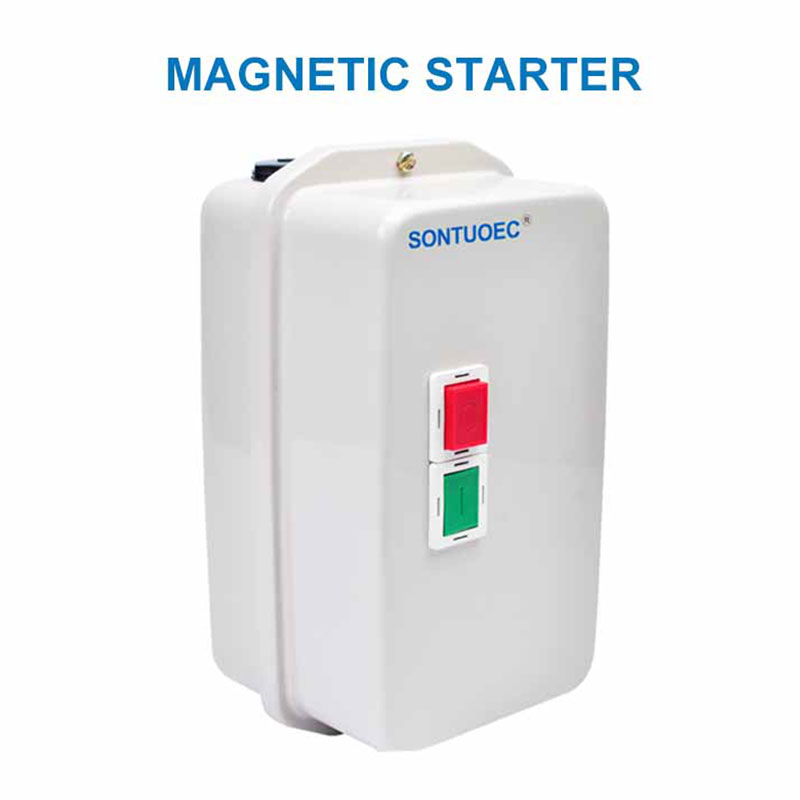

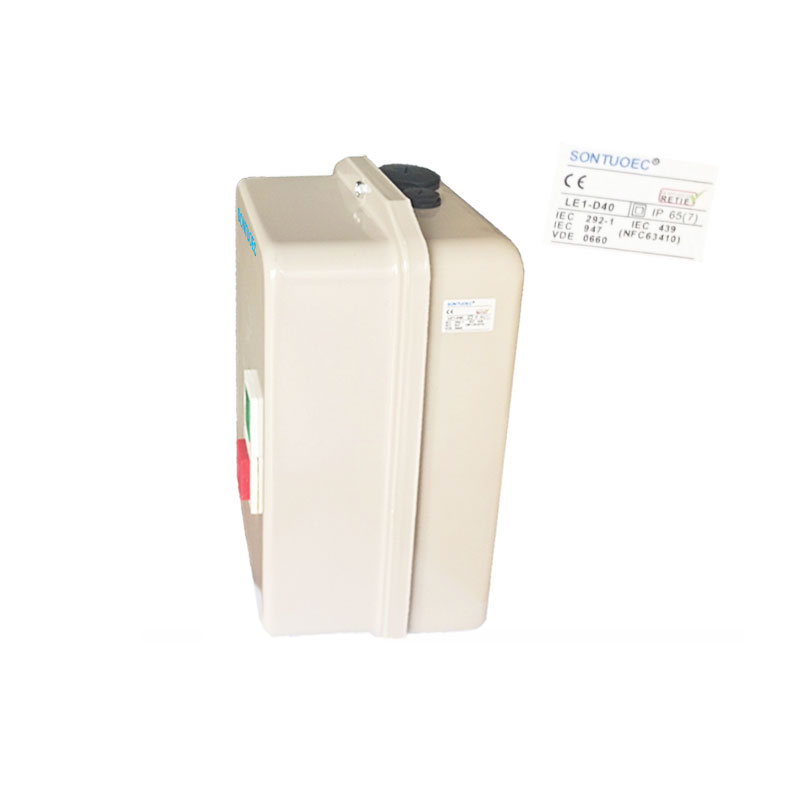

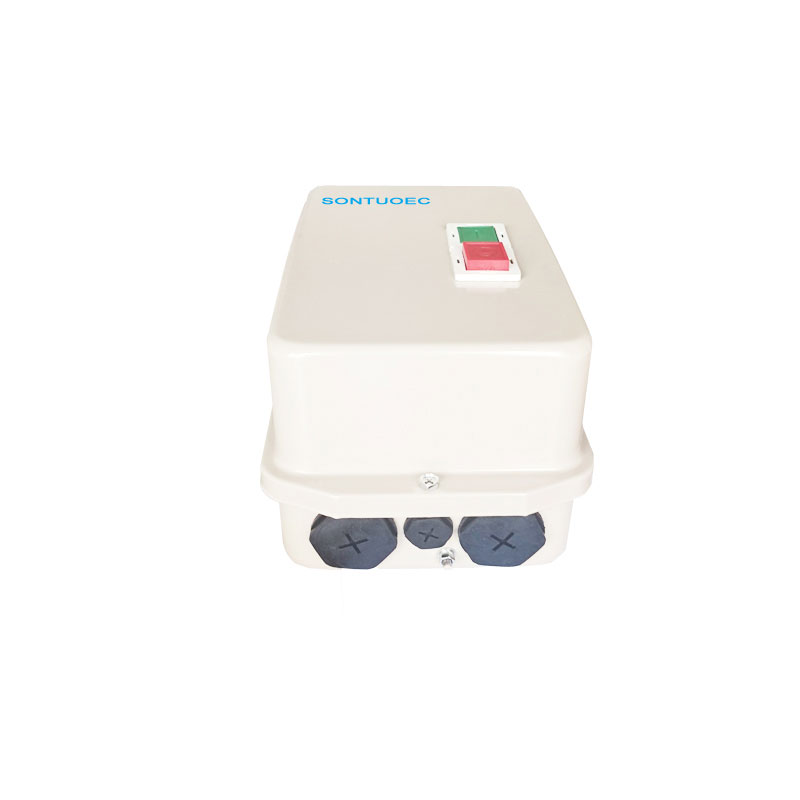

SLE1-D Series Magnetic Starter

SLE1-D Series Magnetic Starter adalah alat kontrol listrik yang mengoperasikan start dan menghentikan motor listrik dengan gaya elektromagnetik. Biasanya berisi kumparan elektromagnetik yang, ketika diberi energi, menghasilkan medan magnet yang menarik pergerakan inti besi, yang mendorong penutupan atau pemecahan kontak untuk mencapai kontrol motor.

Model:SLE1-D

mengirimkan permintaan

Deskripsi Produk

Spesifikasi

Mode Produk No. dan spesifik	SLE1-09 dan 12	Ganda dalam TOLP429 yang dilindungi (3) atau, F659 (4)
Lampiran	SLE1-18 dan 25	Ganda dalam TOLP427 yang dilindungi (3) atau, F5577 (4)
	SLE1-32 dan 95	MATAL, LP65 hingga 559
Kontrol (2 tombol tekan Moufited penutup kandang)	SLE1-32 dan 95	1 Tombol Awal Hijau ‘1’, Stop/Teset Buttion "O" "
Koneksi	SLE1-32 dan 95	Daya Listrik dan Kontrol Koneksi Recircuit

Parameter teknis utama:

Jenis		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	220v	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	380v	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Reted Current (AC-3) GB14048.4	220v	9	12	15	21	26	36	52	63	75	86
Reted Current (AC-3) GB14048.4	380v	9	12	16	21	25	37	43	59	72	85
Reted Heating Current (A)			25	32	40	50	60	80		125
Reted Insutaled Volage (V) 660
Kontak bantu AC-15	Kontak	standar	1No				1No+1nc
	Reted Current (A)	220v	1.6
	Reted Current (A)	380v	0.95
Relay termal suitabie		LR2D-1305/1314 (0,63 ~ 1.0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Peringkat Enklosur		LP65

Prinsip Operasi

Prinsip kerja starter magnetik seri SLE1-D didasarkan pada interaksi induksi elektromagnetik dan gaya elektromagnetik. Ketika catu daya kontrol diberi energi, kumparan elektromagnetik menghasilkan medan magnet, yang menarik inti besi untuk bergerak dan menutup kontak, dan motor dipasok dengan daya dan mulai berjalan. Ketika catu daya kontrol de-energized, medan magnet menghilang, inti besi diatur ulang di bawah aksi pegas, kontak rusak dan motor berhenti berjalan.

Jenis dan fitur

Ada berbagai jenis starter magnetik SLE1-D, seperti starter magnetik SLE1-D langsung (DOL), starter bintang-delta (bintang-Delta), starter autotransformer dan sebagainya. Berbagai jenis starter magnetik SLE1-D memiliki karakteristik dan ruang lingkup aplikasi yang berbeda.

1.Direct on-line (DOL) SLE1-D Magnetic Starter:

Struktur sederhana, biaya rendah.

Cocok untuk memulai dan menghentikan kontrol motor daya kecil.

2. Starter Star-Delta (Star-Delta):

Dengan mengubah kabel motor, ia menyadari tujuan mengurangi tegangan dan arus selama mulai.

Cocok untuk kontrol start motor daya sedang.

3.Autotransformer Starter:

Memanfaatkan autotransformer untuk mengurangi tegangan dan arus saat memulai motor.

Berlaku untuk kontrol awal motor berkekuatan tinggi.

SLE1-D Series Magnetic Starter

Skenario Aplikasi

Pemula magnetik SLE1-D banyak digunakan dalam berbagai aplikasi industri dan komersial seperti manufaktur, konstruksi, pertanian, dan transportasi. Mereka digunakan untuk mengontrol berbagai jenis motor seperti motor asinkron tiga fase, motor DC, dll. Untuk produksi otomatis dan kendali jarak jauh dari peralatan.
