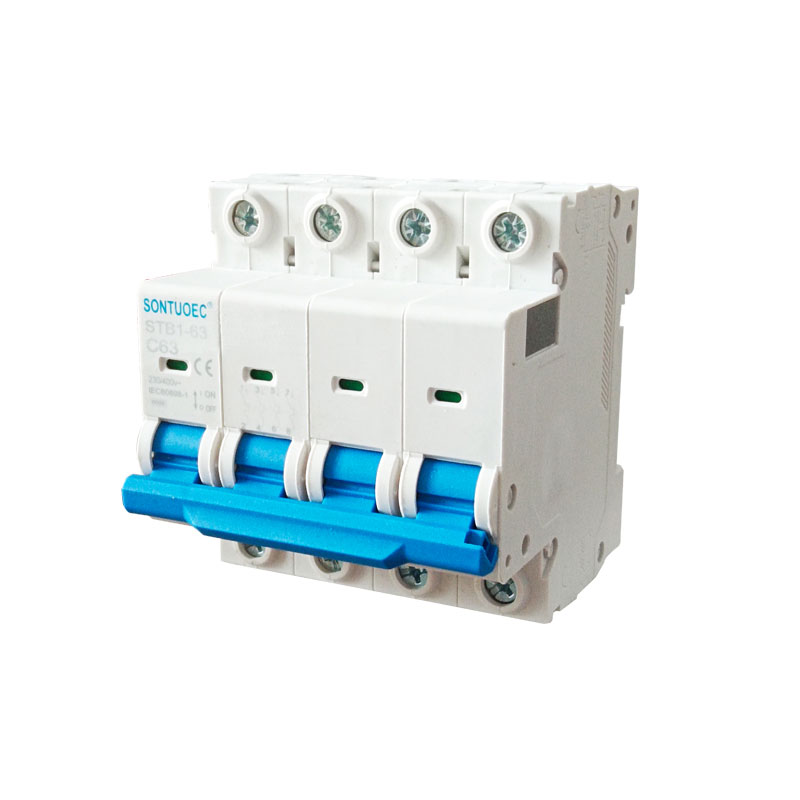

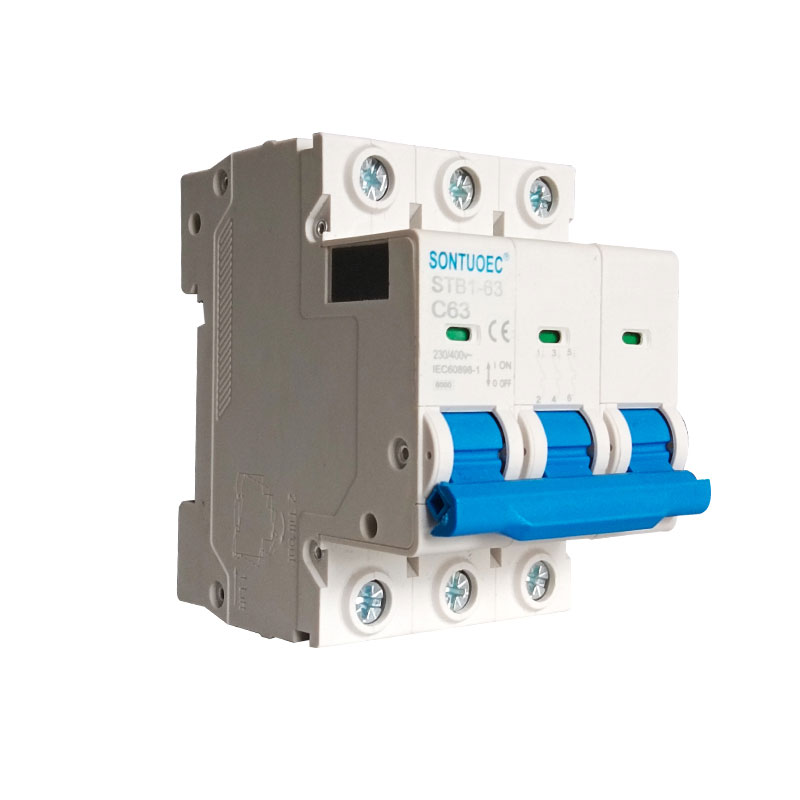

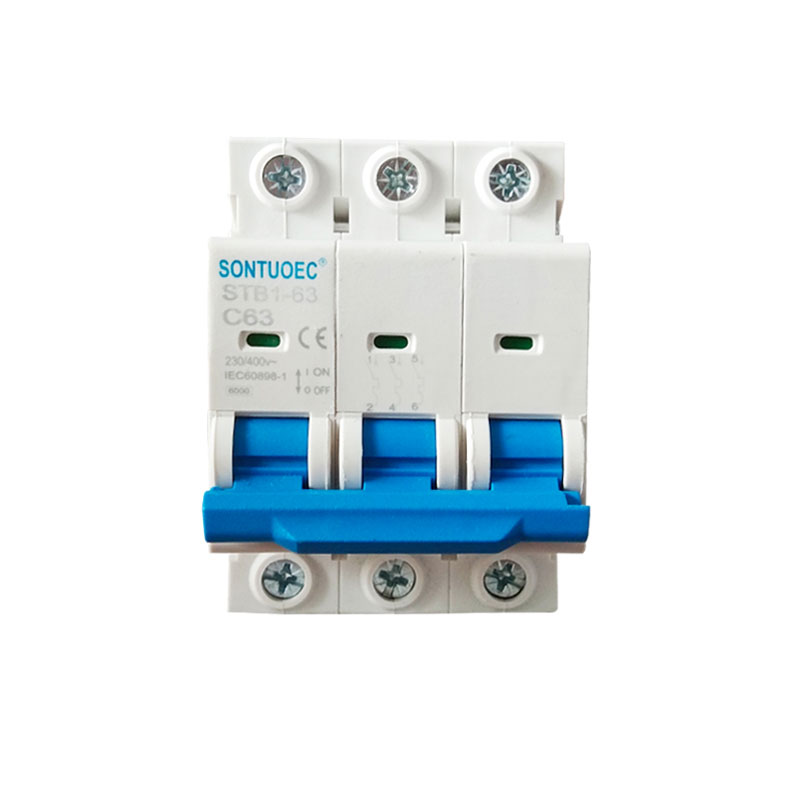

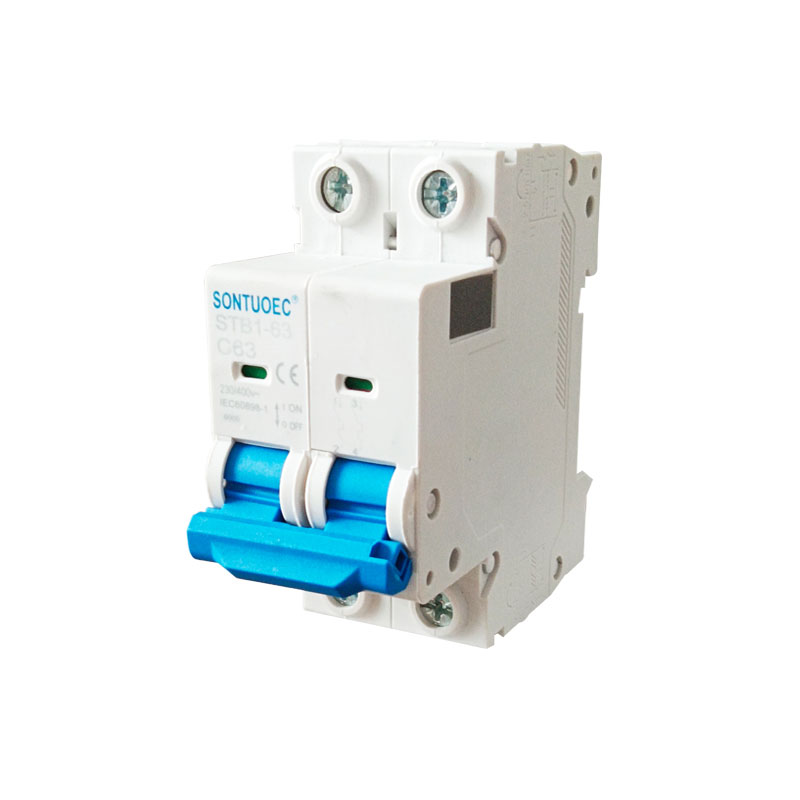

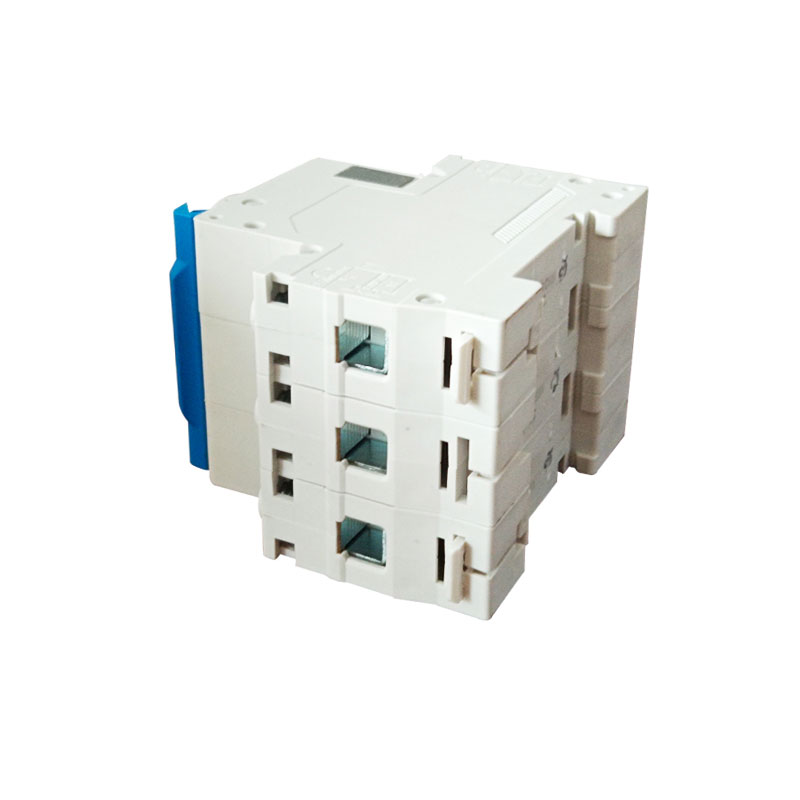

Pemutus sirkuit miniatur STB1-63

MCB, nama lengkapnya adalah pemutus sirkuit miniatur. Pemutus sirkuit miniatur STB1-63 adalah alat pengaman listrik yang digunakan untuk melindungi sirkuit dan peralatan, mampu dengan cepat memotong sirkuit jika terjadi arus yang tidak normal (mis., Kelebihan beban, sirkuit pendek, dll.), Dengan demikian mencegah kebakaran listrik dan kerusakan peralatan.

Model:STB1-63

mengirimkan permintaan

Deskripsi Produk

Model	STB1-63
Standar	IEC60898-1
Tiang	1p, 2p, 3p, 4p
Kurva tersandung	B, C, d
Kapasitas Sirkuit Pendek Dinilai (ICN)	3ka, 4.5ka, 6ka
Nilai arus (dalam)	1,2,4,610,16,20,25,32,40,50,63a
Tegangan Nilai (PBB)	AC230 (240)/400 (415) v
Pelepasan magnetik	B kurva: antara 3in dan 5 in Kurva C: Antara 5in dan 10in Kurva d: antara 10in dan 14in
Daya tahan elektro-mekanis	Lebih dari 6000 siklus

Fungsi utama pemutus sirkuit miniatur STB1-63

1. Perlindungan Muatan: Ketika arus dalam sirkuit melebihi nilai pengenal MCB, pemutus sirkuit miniatur STB1-63 secara otomatis memotong sirkuit dalam periode waktu yang ditentukan untuk mencegah sirkuit dan peralatan menjadi terlalu panas.

2. Perlindungan Sirkuit SHORT: Ketika sirkuit pendek terjadi di sirkuit, pemotongan sirkuit miniatur STB1-63 akan segera memotong sirkuit untuk mencegah arus hubung singkat merusak sirkuit dan peralatan.

3. Perlindungan suasana (beberapa MCB memiliki fungsi ini): Untuk MCB dengan perlindungan kebocoran, ketika ada kebocoran di sirkuit, pemutus sirkuit miniatur STB1-63 dengan cepat memotong sirkuit untuk melindungi keselamatan pribadi.

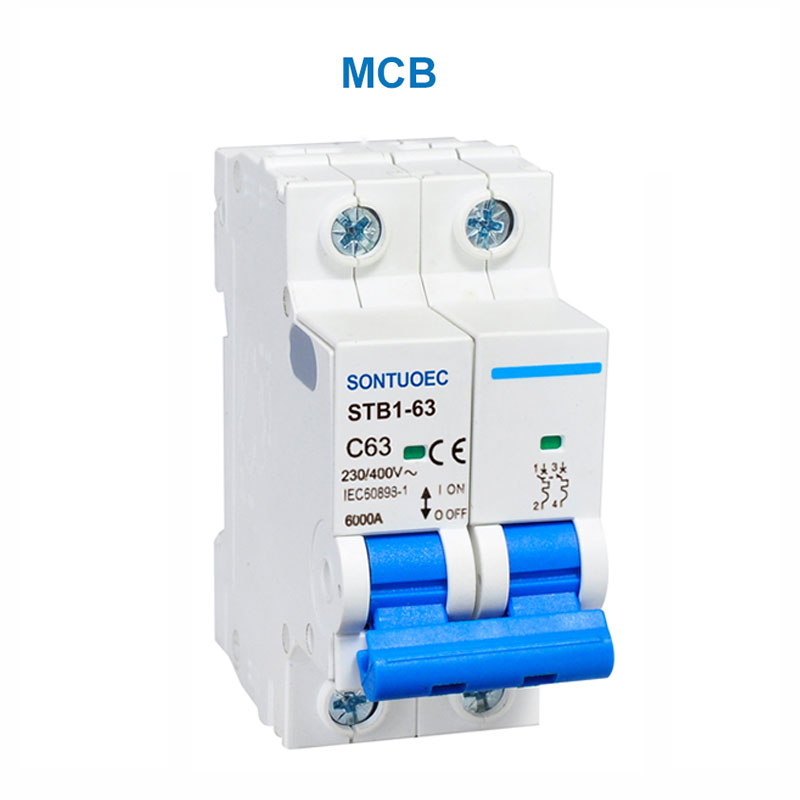

STB1-63 Miniature Circuit Breaker

Prinsip Operasi MCBS

MCB biasanya mengandung detektor perjalanan magnetik termal atau elektronik di dalamnya, yang digunakan untuk mendeteksi perubahan arus dalam sirkuit. Ketika arus tidak normal, striker memicu mekanisme tersandung MCB, menyebabkan breakerto sirkuit miniatur STB1-63 dengan cepat memotong sirkuit.

1. Striker Magnetik: Ini menggunakan panas yang dihasilkan ketika arus melewati konduktor untuk memicu tersandung. Ketika arus terlalu besar, konduktor memanas, menyebabkan bimetal di dalam striker magnetik termal menekuk, sehingga memicu mekanisme tersandung.

2. Elektronik Striker: Ini menggunakan komponen elektronik untuk mendeteksi perubahan saat ini dan mengontrol aksi mekanisme tersandung. Ketika arus abnormal terdeteksi, striker elektronik mengirimkan sinyal ke mekanisme tersandung untuk memotong sirkuit.

Skenario aplikasi MCB

MCB banyak digunakan dalam sistem listrik di daerah perumahan, komersial dan industri untuk melindungi sirkuit dan peralatan dari kerusakan yang disebabkan oleh arus abnormal. Mereka biasanya dipasang di kotak distribusi, switchboard atau lemari kontrol dan digunakan sebagai sakelar utama atau sakelar cabang sirkuit.

Pilihan dan pemasangan MCBS

1.Seleksi: Saat memilih MCB, Anda perlu mempertimbangkan faktor -faktor seperti arus pengenal sirkuit, tingkat tegangan, karakteristik perlindungan, dan apakah perlindungan kebocoran diperlukan. Penting juga untuk memastikan bahwa pemutus pemutus sirkuit miniatur STB1-63 yang dipilih dengan standar dan peraturan keselamatan listrik lokal.

2. Instalasi: Breakers sirkuit miniatur STB1-63 harus dipasang di lingkungan yang kering dan berventilasi bebas dari gas korosif dan memastikan bahwa itu terhubung dengan benar dan aman. Selama pemasangan, peraturan keselamatan listrik yang relevan dan prosedur operasi harus diamati.
