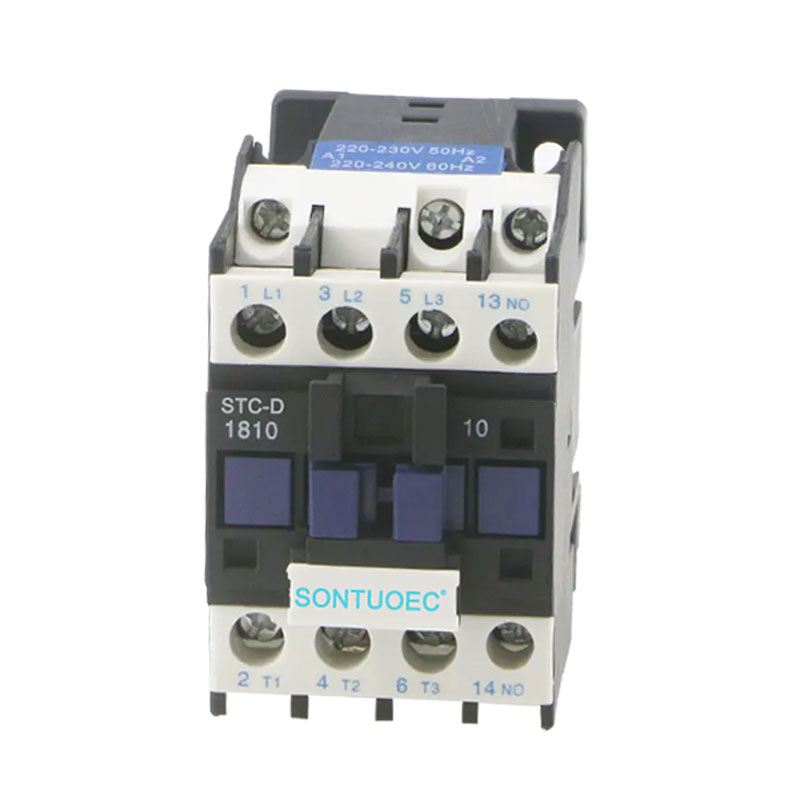

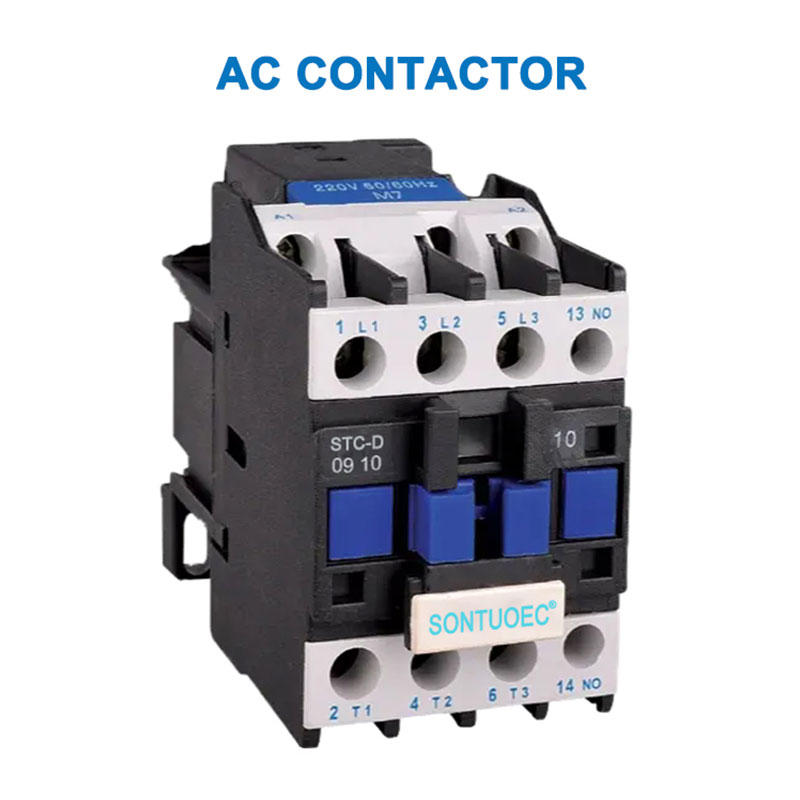

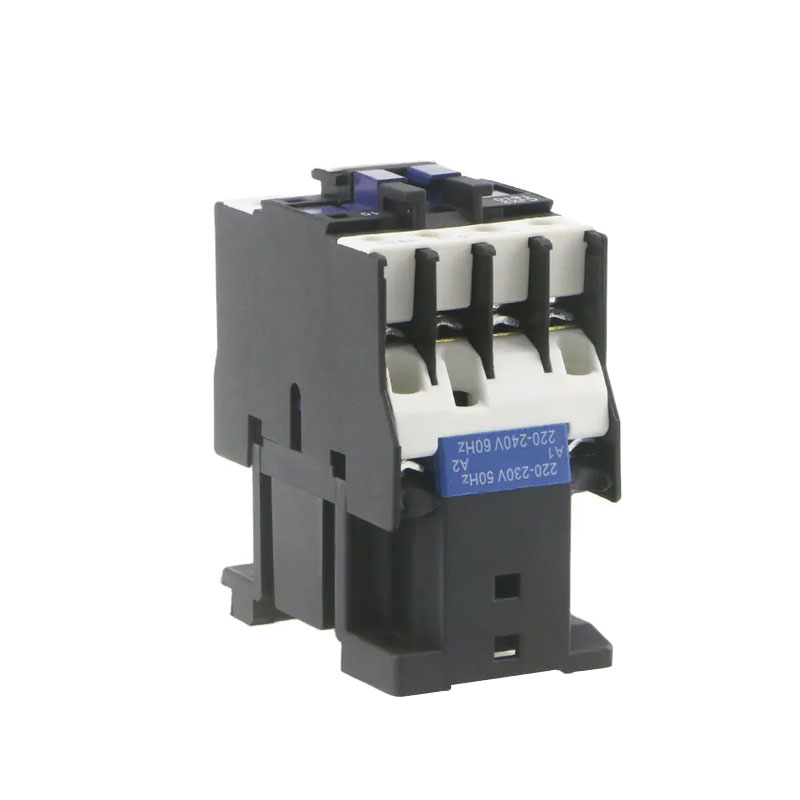

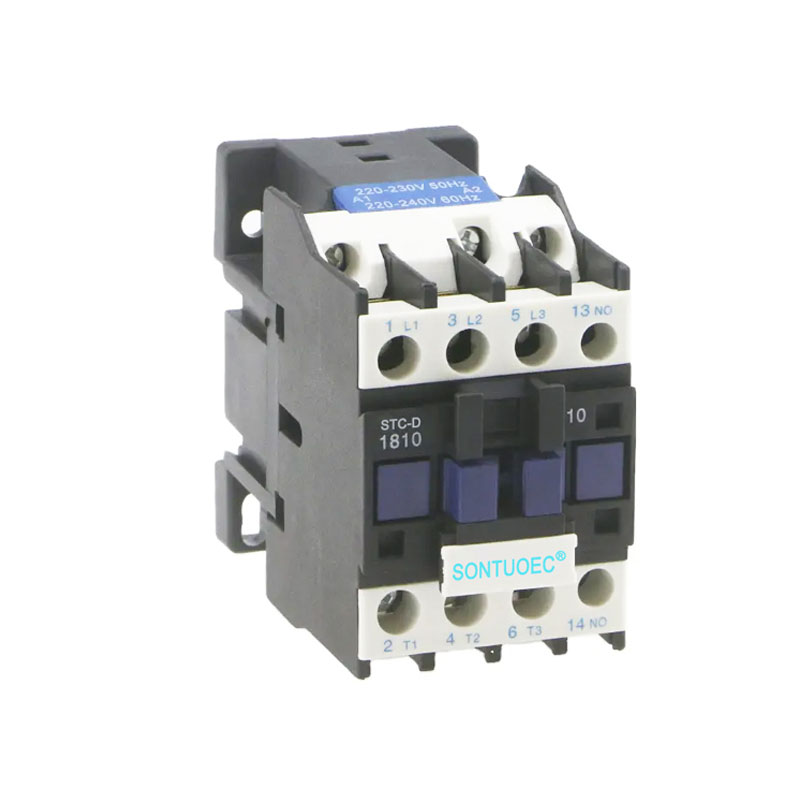

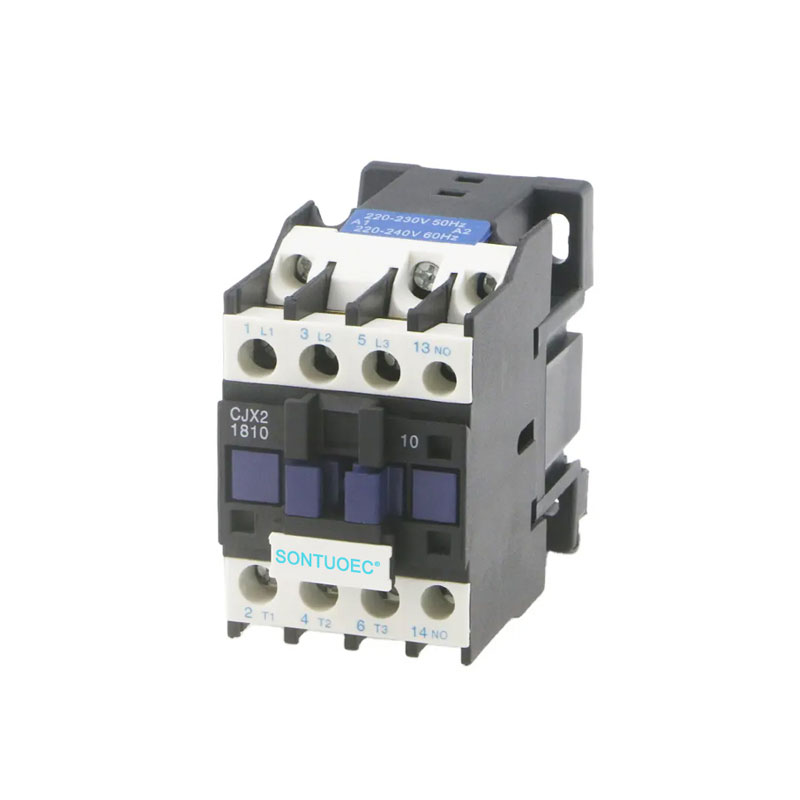

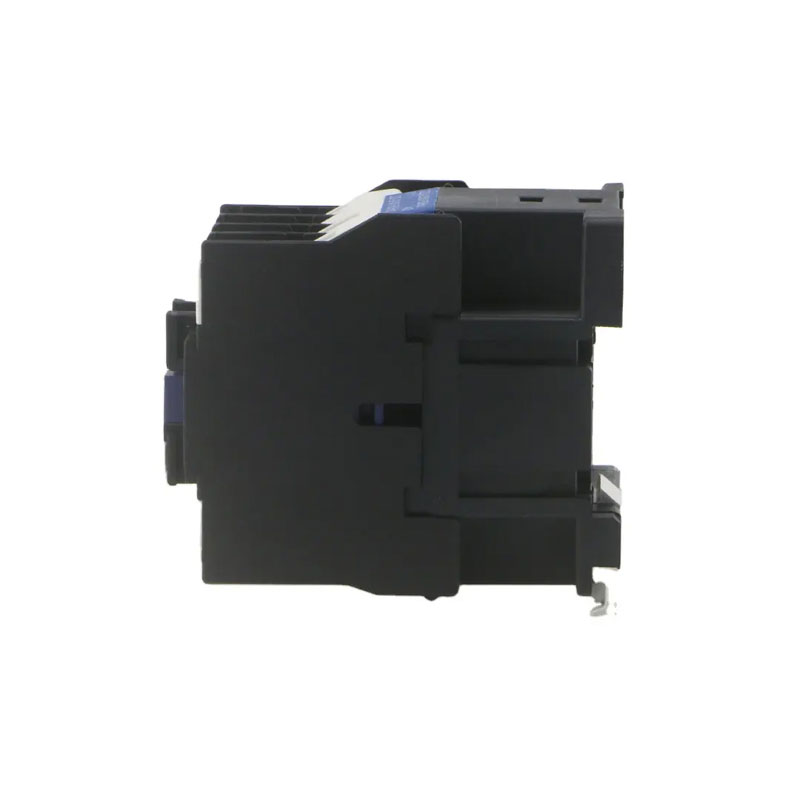

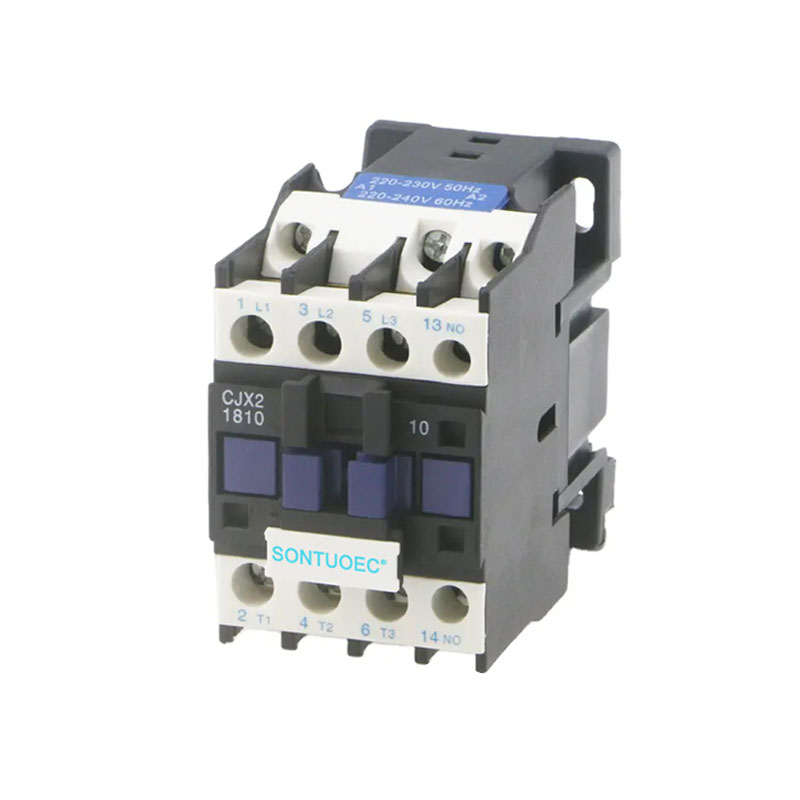

Kontaktor AC STC-D

Kontaktor AC STC-D adalah komponen listrik yang digunakan untuk mengontrol dari jarak jauh dan sering menyalakan atau mematikan sirkuit AC. Ini terutama digunakan untuk membuka dan mengendalikan sirkuit dalam sistem tenaga listrik dan untuk kendali jarak jauh motor, pencahayaan dan beban listrik lainnya dalam otomatisasi industri. Kontaktor arus pengalokan (AC), mis. Kontaktor AC STC-D, adalah peralatan kontrol listrik yang penting, memainkan peran yang tak tergantikan dalam bidang sistem tenaga listrik dan otomatisasi industri.

Model:STC-D

mengirimkan permintaan

Deskripsi Produk

Jenis		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Nilai Kerja Saat Ini (A)	AC3	9	12	18	25	32	40	50	65	80	95
Nilai Kerja Saat Ini (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Peringkat StandardPower 3-fase Motor 50/60Hz Incategory AC-3	220/230v	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500v	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nilai Panas Arus (A)		20	20	32	40	50	60	80	80	125	125
Kehidupan listrik	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Kehidupan listrik	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Kehidupan Mekanik (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Jumlah kontak	3p+no					3P+NC+no
Jumlah kontak	3P+NC					3P+NC+no

Struktur dan Prinsip Kerja

Struktur: Kontaktor AC STC-D terutama terdiri dari sistem elektromagnetik (termasuk inti besi, koil dan cincin sirkuit pendek, dll.), Sistem kontak (termasuk kontak utama dan kontak tambahan) dan perangkat pemadam busur.

Prinsip Kerja: Ketika kumparan kontaktor AC STC-D diberi energi, inti besi menghasilkan medan magnet, yang menarik armature dan mendorong kontak untuk bertindak, sehingga kontak utama dan kontak tambahan ditutup atau diputus, sehingga mengendalikan on-off sirkuit. Perangkat pemadam busur digunakan untuk memadamkan busur ketika kontak terputus untuk melindungi kontak dari kerusakan.

STC-D AC Contactor

Jenis dan karakteristik

1. Types:

Kontaktor AC STC-D dapat dikategorikan ke dalam berbagai jenis sesuai dengan penggunaan dan kinerjanya, seperti kontaktor industri, pembangunan dan kontaktor rumah tangga. Model umum termasuk seri CJ (mis. Seri CJX2, seri CJ20, seri CJT1) serta produk seri ABB, Siemens, Schneider dan merek lainnya.

2.Fitur:

Pekerjaan yang andal: Kontaktor AC STC-D memiliki keandalan dan stabilitas kerja yang tinggi, dan dapat menahan arus dan tegangan besar.

Kinerja stabil: Sistem kontaknya terbuat dari bahan berkualitas tinggi dengan konduktivitas listrik yang baik dan resistensi abrasi suhu tinggi.

Perawatan yang nyaman: Kontaktor AC STC-D memiliki struktur yang ringkas dan mudah dipasang dan dipelihara.

Skenario Aplikasi

Kontaktor AC STC-D memiliki berbagai aplikasi dalam sistem daya, otomatisasi industri, bangunan dan listrik rumah tangga. Misalnya, dalam sistem daya, dapat digunakan untuk mengontrol pembalikan start-stop dan arah motor; Dalam otomatisasi industri, ini dapat digunakan untuk mengontrol stop-stop berbagai peralatan listrik di jalur produksi; Di dalam gedung dan listrik rumah tangga, dapat digunakan untuk mengendalikan/mematikan peralatan, seperti pencahayaan dan pendingin udara.
