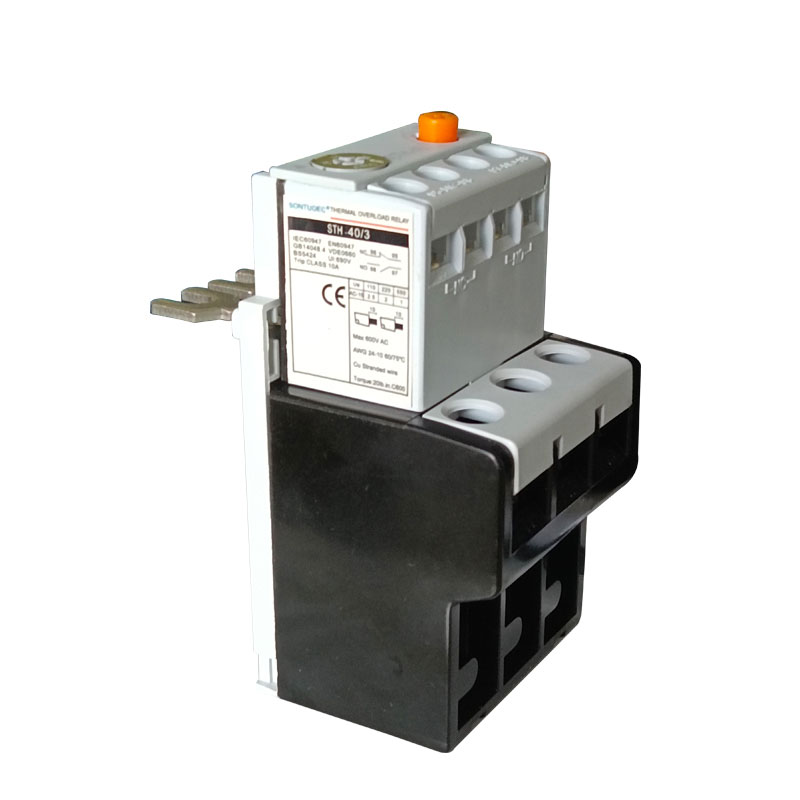

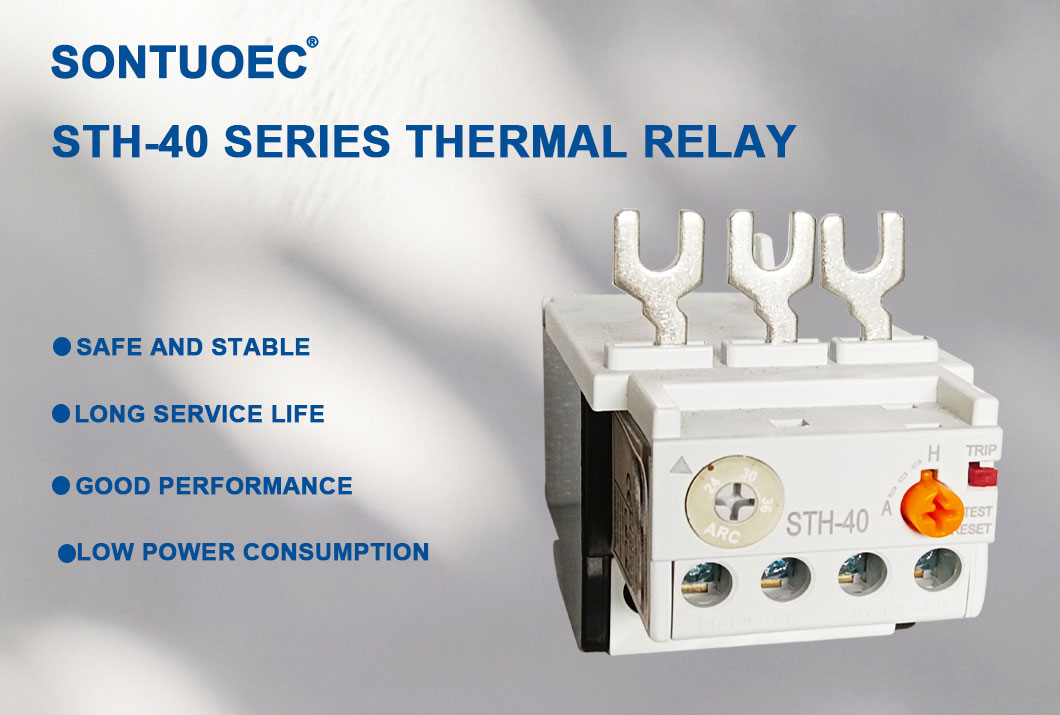

STH-40 Series Thermal Overload Relay

Relai kelebihan termal seri STH-40 cocok untuk sirkuit AC 50/60 Hz, tegangan operasional terukur hingga 660V. Dan itu dapat mewujudkan fungsi kelebihan beban dan perlindungan fase-kegagalan untuk motor AC. Produk ini sesuai dengan standar GB14048.4, IEC60947-4-1.

Model:STH-40

mengirimkan permintaan

Deskripsi Produk

Parameter teknis utama:

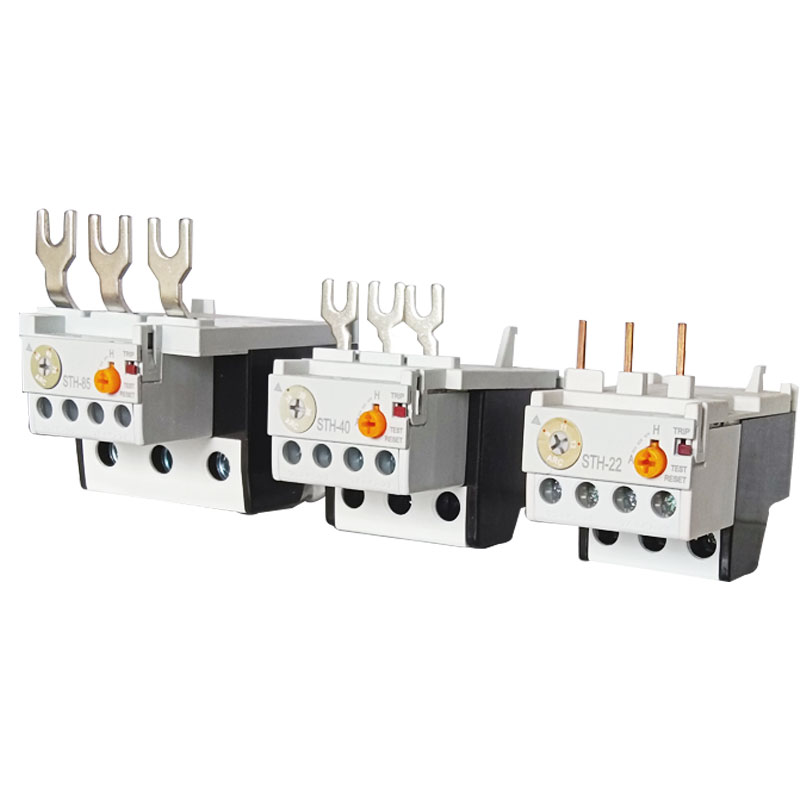

Model	Saat ini	Cocok untuk kontaktor
STH-22/3	0.4-63a	GMC-9 ~ 22
STH-22/3	0.63-1a	GMC-9 ~ 22
STH-22/3	1-1.6a	GMC-9 ~ 22
STH-22/3	1.6-2.5a	GMC-9 ~ 22
STH-22/3	2.5-4a	GMC-9 ~ 22
STH-22/3	4-6a	GMC-9 ~ 22
STH-22/3	5-8A	GMC-9 ~ 22
STH-22/3	6-9a	GMC-9 ~ 22
STH-22/3	7-10a	GMC-12 ~ 22
STH-22/3	9-13a	GMC-12 ~ 22
STH-22/3	12-18a	GMC-18 ~ 22
STH-22/3	16-22a	GMC-22
STH-40/3	18-26a	GMC-32 ~ 40
STH-40/3	24-36a	GMC-32 ~ 40
STH-40/3	28-40a	GMC-40
STH-85/3	34-50a	GMC-50 ~ 85
STH-85/3	45-65a	GMC-50 ~ 85
STH-85/3	54-75a	GMC-65 ~ 85
STH-85/3	63-85a	GMC-75 ~ 85

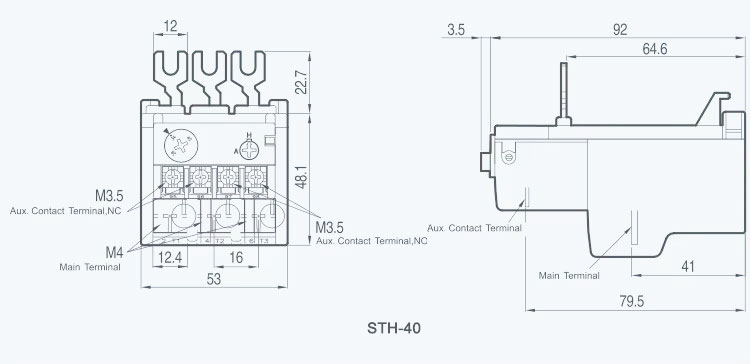

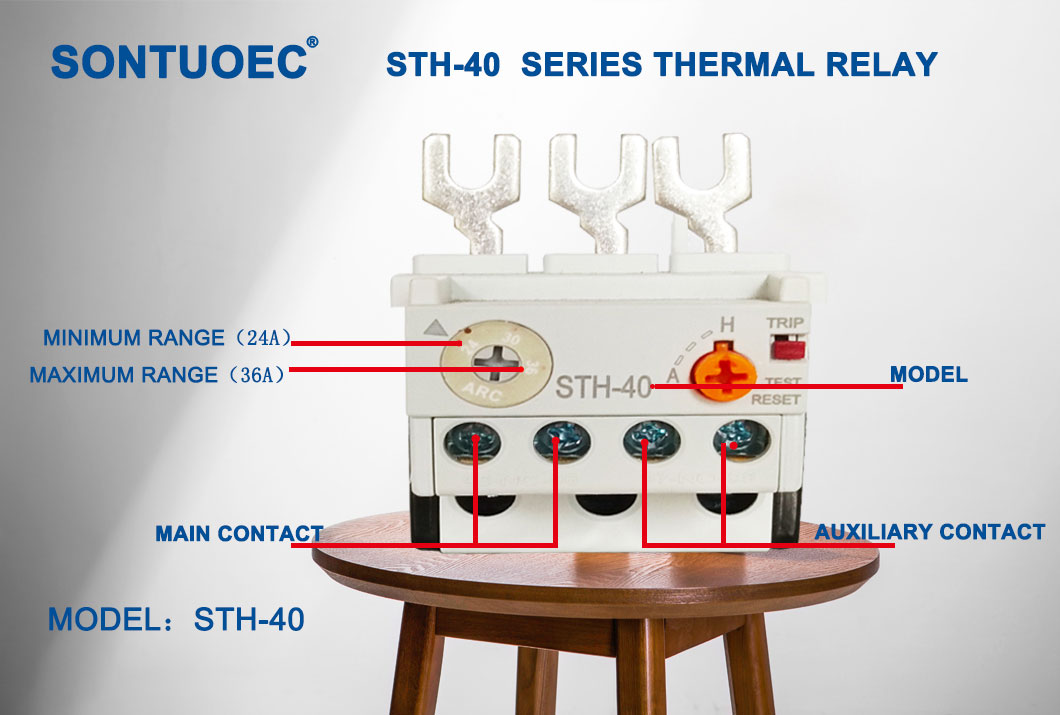

STH-40 Series Thermal Overload Relay

Fungsi utama

Perlindungan motor: Fungsi utama relai kelebihan termal adalah untuk mencegah motor rusak karena kelebihan beban. Ketika motor kelebihan beban, relai kelebihan termal akan memotong catu daya pada waktunya untuk mencegah motor terbakar karena panas berlebih.

Perlindungan saluran listrik: Selain melindungi motor, relai kelebihan termal juga dapat melindungi saluran listrik. Ketika motor kelebihan beban, arusnya akan meningkat, yang dapat menyebabkan kepanasan dan peleburan saluran listrik. Dengan mendeteksi perubahan arus, relai kelebihan termal menentukan apakah saluran listrik kelebihan beban dan memotong catu daya jika perlu.

Tingkatkan Keamanan Sistem Daya: Relai kelebihan termal dapat secara efektif mencegah kerusakan motor dan saluran listrik, sehingga mengurangi tingkat kegagalan sistem daya dan meningkatkan keamanan sistem daya.

Prinsip Operasi

Prinsip operasi relai kelebihan termal terutama didasarkan pada efek termal saat ini dan sifat penginderaan suhu bimetal. Ketika kelebihan beban terjadi pada motor, arus meningkat, menyebabkan lebih banyak panas dihasilkan dalam elemen pemanasan dari relai kelebihan termal. Panas ini ditransfer ke bimetal, yang ditekuk saat dipanaskan karena terbuat dari dua paduan dengan perbedaan besar dalam koefisien ekspansi linier. Ketika bimetal menekuk sampai batas tertentu, ia akan memicu koil elektromagnetik untuk diberi energi, yang pada gilirannya akan mendorong kontak untuk bertindak dan memotong catu daya motor.

Ruang lingkup aplikasi

Relai kelebihan termal biasanya digunakan dalam sirkuit dengan AC 50Hz, tegangan isolasi terukur 660V dan arus 0,1 ~ 630A, dan terutama digunakan untuk kelebihan beban dan perlindungan fase motor AC tiga fase. Ini juga dapat digunakan untuk membentuk starter dengan kontaktor AC yang diadaptasi untuk memberikan perlindungan komprehensif untuk motor.

Fitur Produk

Struktur Sederhana: Relai kelebihan termal ini biasanya mengadopsi desain struktural yang relatif sederhana, membuatnya mudah dipasang dan digunakan.

Fitur penuh: Selain fungsi perlindungan kelebihan beban dasar, ia juga memiliki fungsi perlindungan fase istirahat dan kompensasi suhu.

Biaya rendah: Dibandingkan dengan perangkat perlindungan motor lainnya, harga relai kelebihan termal relatif rendah, yang mengurangi biaya pembelian pengguna.

Kinerja operasi yang stabil: Karena mengadopsi bimetal sebagai elemen sensitif, kinerja operasinya stabil dan andal.
