STH-N model relai termal
  • STH-N model relai termalSTH-N model relai termal
  • STH-N model relai termalSTH-N model relai termal
  • STH-N model relai termalSTH-N model relai termal
  • STH-N model relai termalSTH-N model relai termal
  • STH-N model relai termalSTH-N model relai termal
  • STH-N model relai termalSTH-N model relai termal
  • STH-N model relai termalSTH-N model relai termal

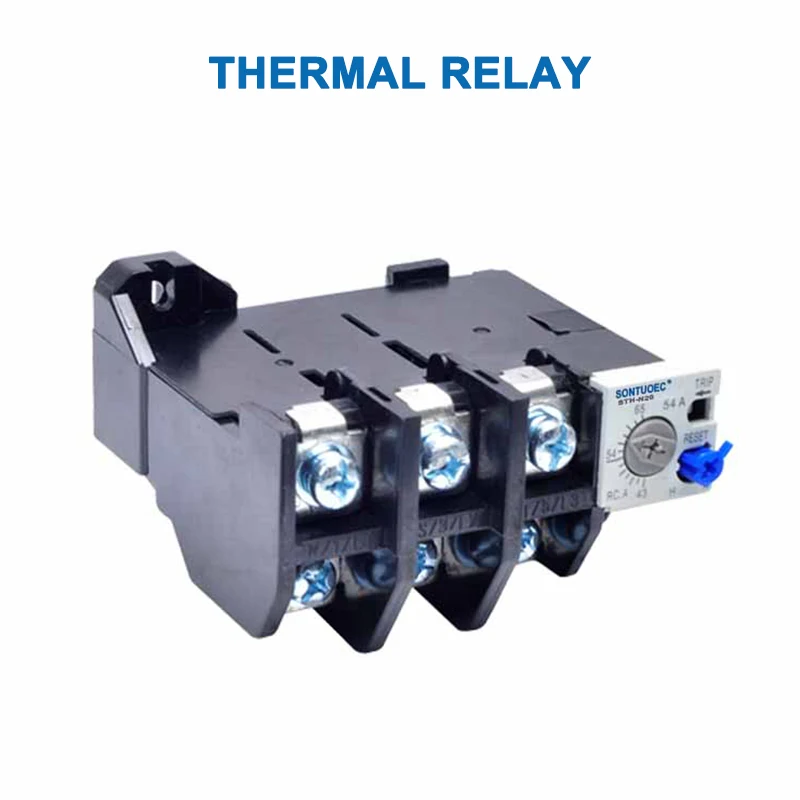

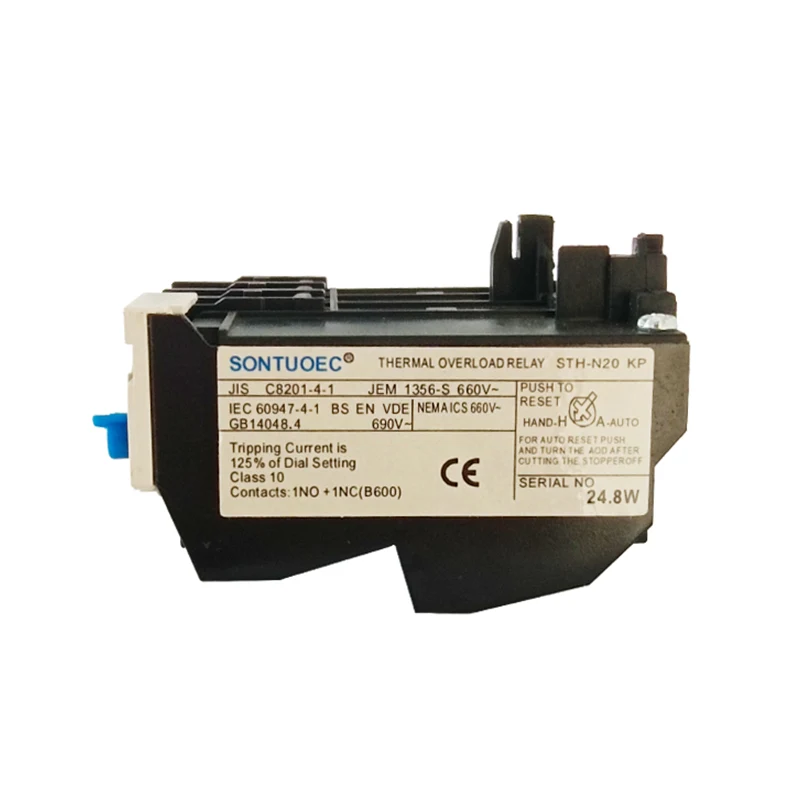

STH-N model relai termal

Model STH-N Relai termal dirancang khusus untuk perlindungan kelebihan motor AC, ketika motor yang berjalan arus melebihi arus pengenal, relai termal dapat secara otomatis memotong sirkuit untuk mencegah motor rusak karena kelebihan beban.

Model:STH-N

mengirimkan permintaan

Deskripsi Produk

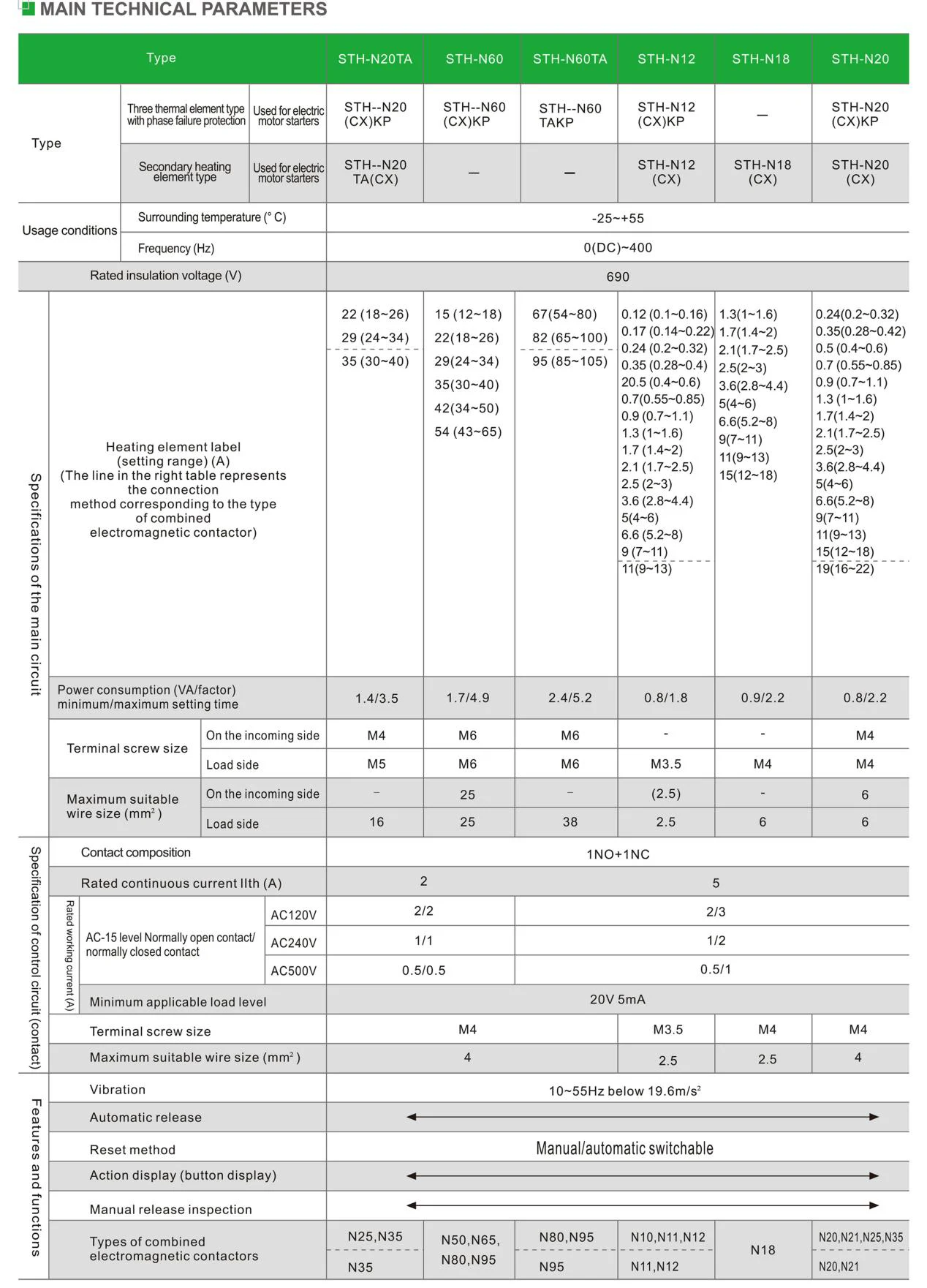

Spesifikasi:

Produk Nama Panas Overload relay
Model Sth-n
Bahan Plastik, elektronik Komponen
Panas Kontak 1No+1nc
Panas Arus relayrasi 0.1A-105A
Kisaran saat ini Tolong perhatikan arus berkisar saat memesan
Frekuensi 660v
Kelas tersandung 50/60Hz
Warna  Seperti yang ditunjukkan gambar

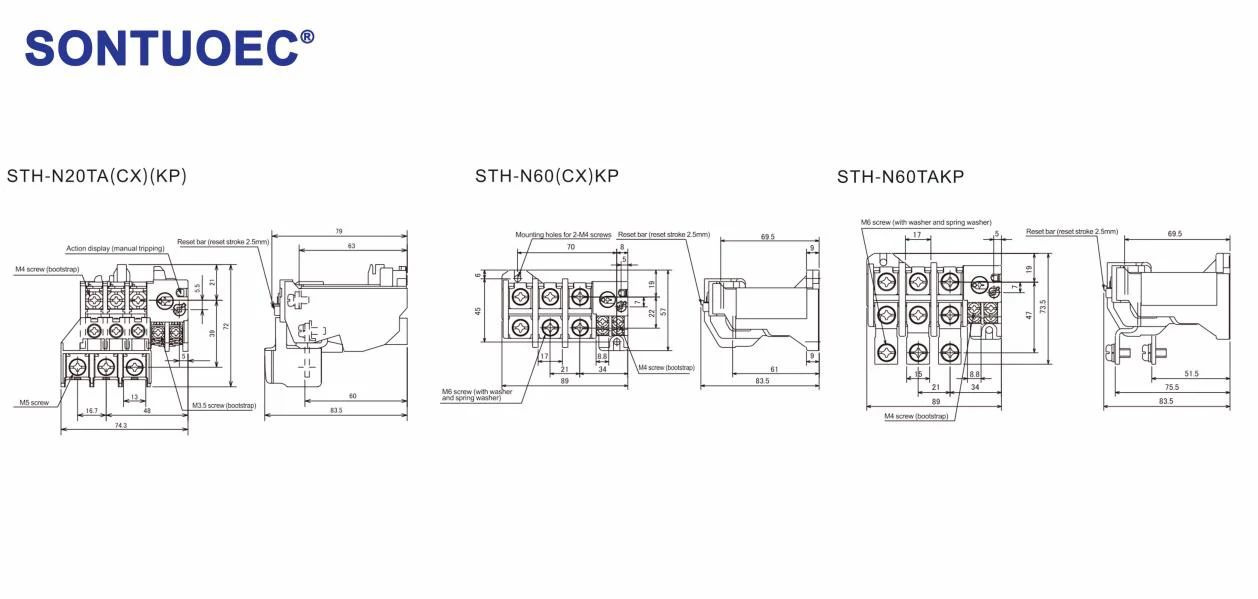

Jenis     A      A A       AB     Ac      B     Ba      Bb      Bc     C      Ca     CB      M       Berat (kg)
STH-N12 (CX) (KP)    45 10 8 24  55 31 15 6.5 76.5 35 57 M3.5 0.11
STH-N18 (CX) 54 12.5 10.2 24.5  59 32.5 16.3 6.7 80 40 58.5 M4 0.13


STH-N Model Thermal Relay


STH-N Model Thermal Relay

Prinsip kerja

Prinsip operasi dari model termal model STH-N didasarkan pada efek termal arus listrik. Ketika motor kelebihan beban, arus mengalir melalui relai termal meningkat, menyebabkan elemen pemanasan menghasilkan lebih banyak panas. Panas ini menyebabkan bimetal menekuk dan cacat, dan ketika deformasi mencapai jarak tertentu, ia mendorong batang penghubung untuk bertindak, menyebabkan kontak pecah, sehingga memotong catu daya ke motor.





STH-N Model Thermal Relay

STH-N Model Thermal Relay

STH-N Model Thermal RelaySTH-N Model Thermal RelaySTH-N Model Thermal Relay


Fitur utama

Fungsi Perlindungan Kelebihan: Tipe Thermal Type memiliki fungsi perlindungan kelebihan beban yang andal, yang dapat memotong sirkuit pada saat motor kelebihan beban dan mencegah motor rusak.

Tindakan yang akurat: Karakteristik aksi relai termal stabil, dan dapat bertindak secara akurat dalam kisaran himpunan arus kelebihan beban untuk melindungi motor dari kerusakan.

Struktur kompak: Tipe Thermal Type mengadopsi desain struktur kompak, menempati sedikit ruang dan mudah dipasang dan dipelihara.

Umur Layanan Panjang: Karena relai termal mengadopsi bahan dan proses manufaktur berkualitas tinggi, ia memiliki masa pakai yang panjang dan keandalan yang tinggi.


Ruang lingkup aplikasi

Tipe Tipe Relay termal banyak digunakan dalam aplikasi yang membutuhkan perlindungan motor kelebihan motor, seperti sistem kontrol otomatisasi industri, sistem tenaga listrik, peralatan konstruksi dan sebagainya. Terutama di sirkuit kontrol motor yang membutuhkan start dan berhenti yang sering, peran pelindung relay termal sangat penting.



Tag Panas: STH-N model relai termal
