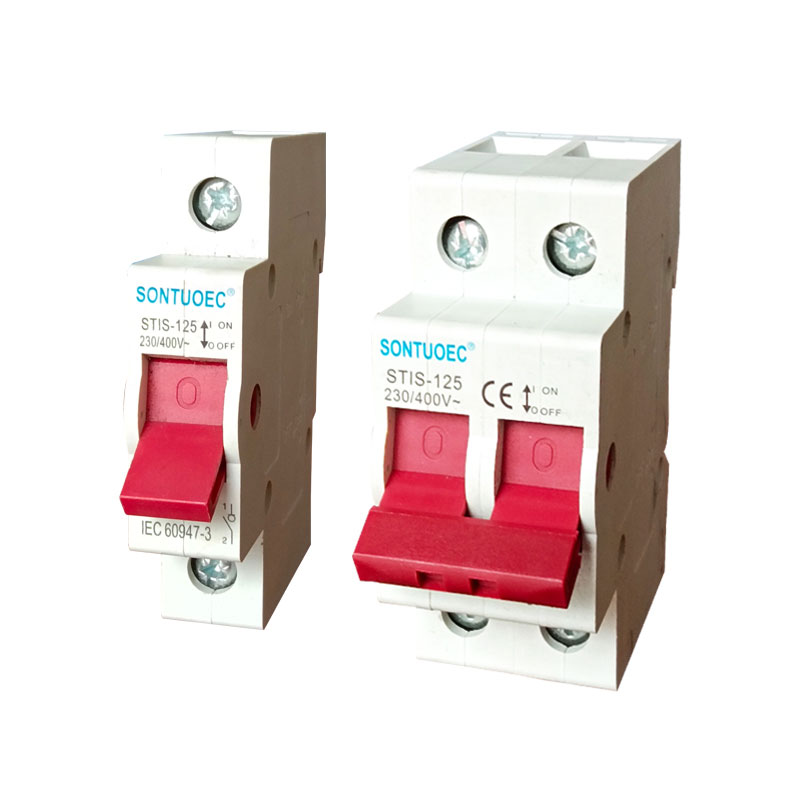

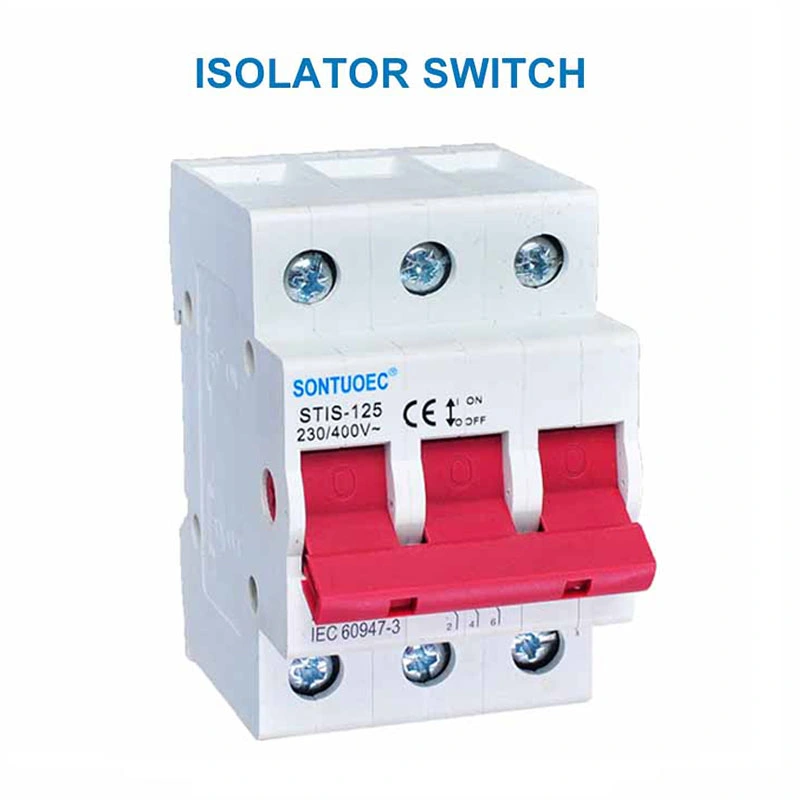

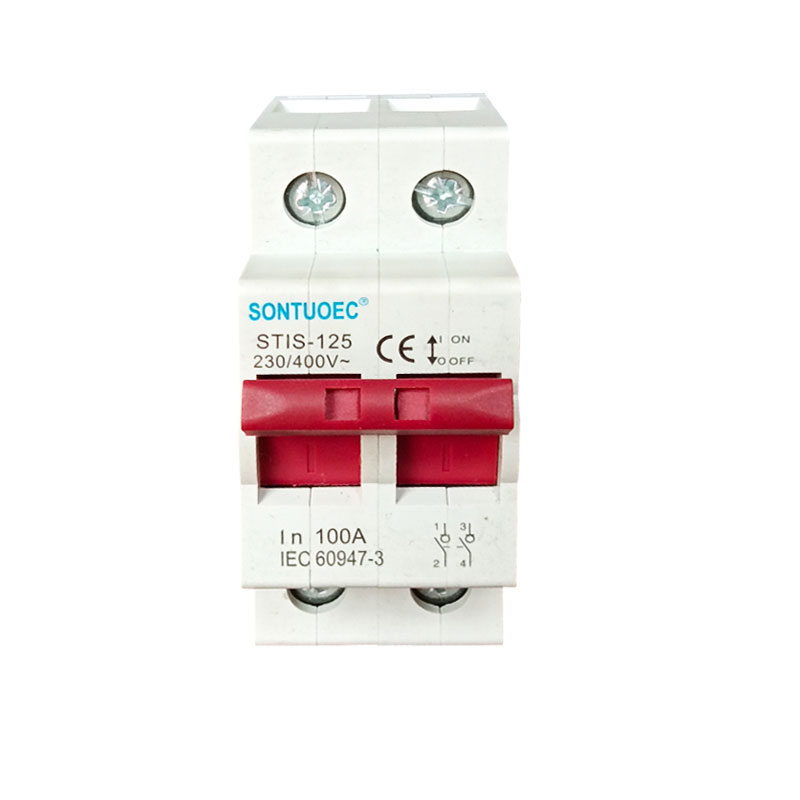

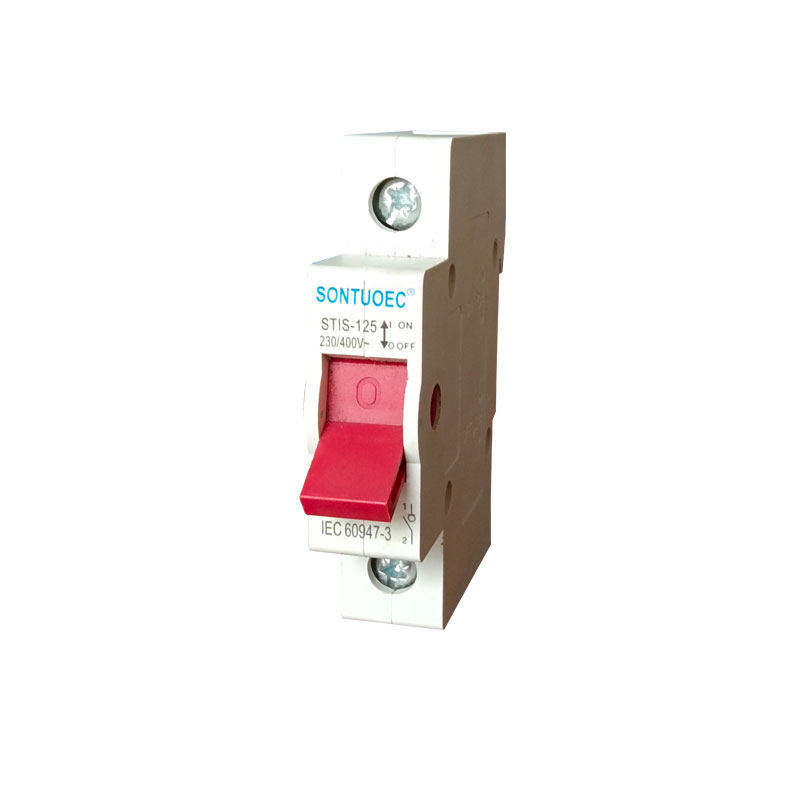

Sakelar isolator STIS-125

Sakelar isolator STIS-125 adalah sakelar yang dirancang khusus yang digunakan untuk mengisolasi, memisahkan atau menghubungkan sirkuit dalam sistem listrik. Biasanya tidak memiliki kemampuan untuk memecahkan arus beban, tetapi dapat dengan aman membagi dan menutup sirkuit di mana tidak ada beban atau arus yang sangat sedikit. Fungsi utama dari sakelar pemutusan adalah untuk memberikan titik pemutusan yang terlihat untuk memastikan bahwa peralatan listrik dapat diakses dengan aman oleh personel ketika sedang dilayani atau diinspeksi.

Model:STIS-125

mengirimkan permintaan

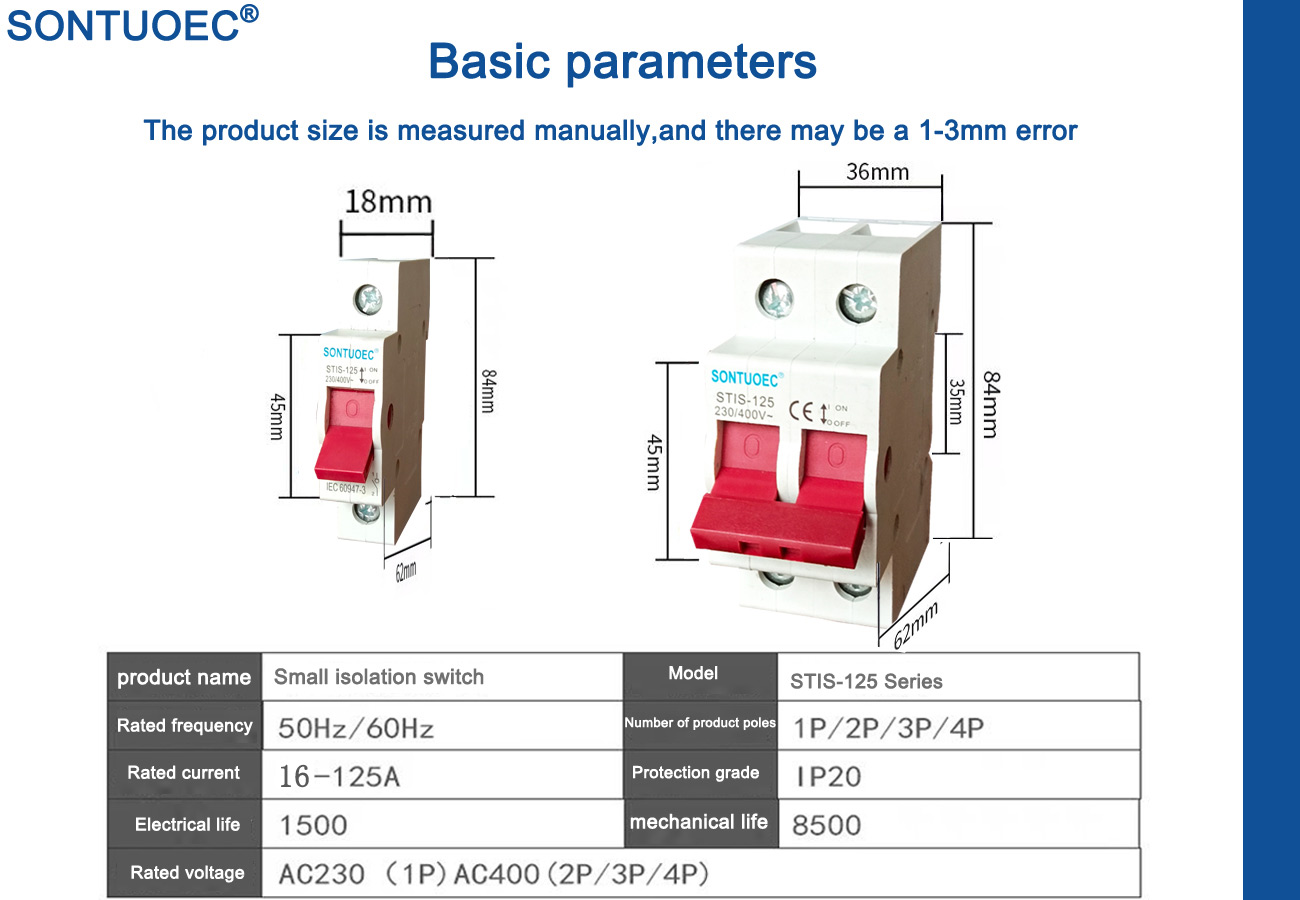

Deskripsi Produk

Nama Produk	Sakelar isolator STIS-125
Tiang	1p 2p 3p 4p
Dinilai Saat ini	16a, 20a, 25a, 40a, 63a, 80a, 100a, 125a
Dinilai Voltase	1P: AC230V 2p, 3p.4p: AC400V
Tegangan isolasi Ui	690v
Dinilai Impuls tahan tegangan (1.2/50) uimp	6kv
Dinilai pendek sirkuit tahan saat ini ICW	12LE/1S
Dinilai pendek Kapasitas Pembuatan Sirkuit ICM	20LE/0,1S
Pembuatan nilai dan melanggar kapasitas	3ie, 1.05Ue, cosφ = 0.8
Gunakan kategori	AC-21B, AC-22A
Listrik Kehidupan	1500
Mekanis Kehidupan	8500
Polusi Derajat	3
Penyimpanan Suhu	-35ºC ~ +70ºC
Instalasi ketinggian	<2000m
Maksimum Kapasitas Pengkabelan (Nm²)	16 (20a ~ 63a) 50 (80a ~ 125a)
Maksimum Batasi torsi	2.0 (20a ~ 63a) 3.5 (80a ~ 125a)

Struktur dan fitur

1. Struktur:

Sakelar isolator STIS-125 tersedia dalam berbagai konfigurasi, tetapi biasanya menyertakan kontak tetap dan kontak bergerak. Dengan menggunakan mekanisme operasi (mis. Pegangan, motor, dll.), Kontak dapat dipindahkan untuk membuka atau menutup sirkuit.

2.Fitur:

Sifat isolasi tinggi: Komponen seperti kontak, isolator dan rumah sakelar pemutusan biasanya terbuat dari bahan yang sangat isolasi untuk memastikan bahwa resistensi isolasi antara sirkuit dan tanah cukup tinggi dalam keadaan terputus.

Titik terputus yang jelas: Ketika sakelar isolator seri STIS-125 berada dalam keadaan terputus, kesenjangan antara kontaknya cukup besar untuk memberikan titik pemutusan yang jelas, sehingga mudah bagi staf untuk mengenali keadaan sirkuit.

Kemudahan Operasi: Disconnector Series biasanya dirancang dengan mekanisme yang mudah dioperasikan yang memungkinkan personel untuk membuka atau menutup sirkuit dengan mudah.

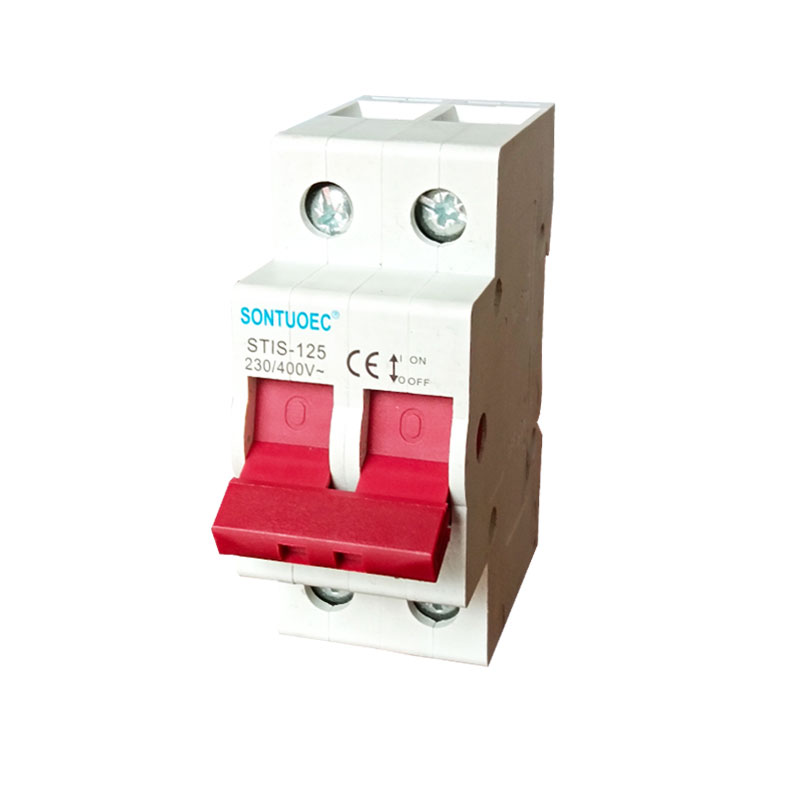

STIS-125 Isolator Switch

Skenario Aplikasi

Disconnector series banyak digunakan dalam berbagai sistem listrik, termasuk tetapi tidak terbatas pada: sistem daya: di pembangkit listrik, gardu induk dan sistem tenaga lainnya, diskonektor seri digunakan untuk mengisolasi, menghubungkan atau menghubungkan sirkuit tegangan tinggi. Sistem Industri Pembangunan, Tambang dan Sistem Lainnya. Serangkaian sakelar pemutusan biasanya dipasang di kotak distribusi, digunakan untuk mengontrol sirkuit on-off.

Tindakan pencegahan untuk pemilihan dan penggunaan

1.Seleksi:

Saat memilih sakelar isolator seri STIS-125, Anda perlu mempertimbangkan tegangan pengenal dan arus pengenal sirkuit, lingkungan penggunaan (mis., Dalam ruangan, luar ruangan, tahan ledakan, dll.), Serta mode operasi (mis., Manual, bermotor, dll.) Dan faktor lainnya.

2. Perlindungan untuk digunakan:

Sebelum mengoperasikan sakelar pemutusan, pastikan sirkuit terputus atau dalam kondisi tanpa beban.

Selama operasi, amati peraturan keselamatan listrik yang relevan dan prosedur operasi.

Periksa secara teratur dan pertahankan sakelar pemutusan untuk memastikan operasi dan keamanan normal.
