Stm1 cetak case sirkuit pemutus

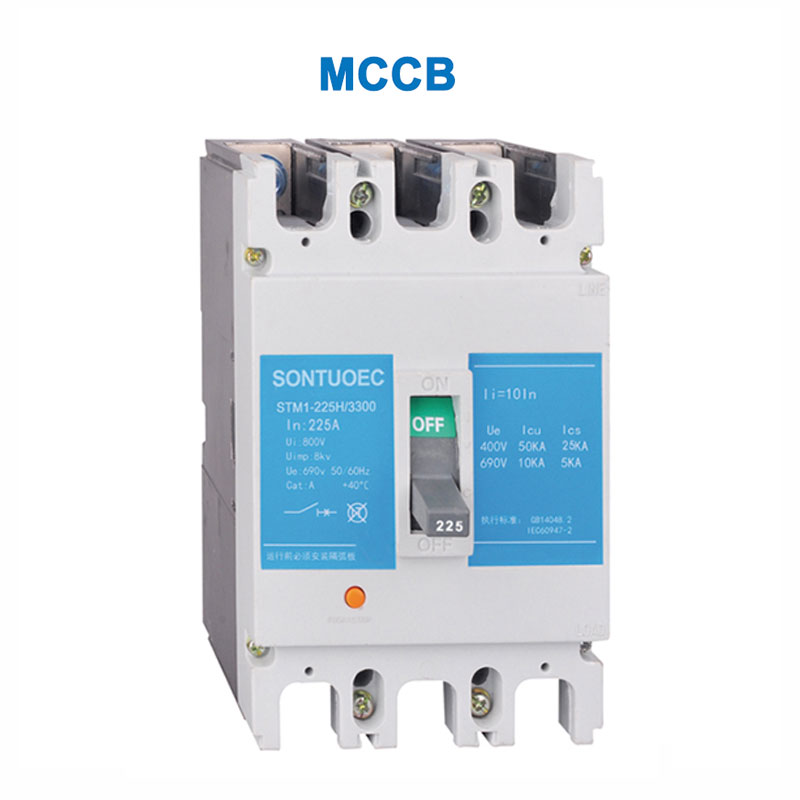

STM1 Cetak Case Circuit Breakers, MCCB, nama lengkapnya dicetak Case Circuit Breaker. Ini adalah perangkat keselamatan listrik dengan perlindungan kelebihan beban, sirkuit pendek dan undervoltage, banyak digunakan dalam sistem distribusi daya di area industri, komersial dan perumahan. Pemutus sirkuit case yang dicetak adalah perangkat keselamatan listrik yang penting dengan fungsi seperti kelebihan beban, sirkuit pendek dan perlindungan undervoltage. Dengan memahami prinsip kerjanya, karakteristik, skenario aplikasi, dan metode seleksi dan pemasangan, Anda dapat menggunakan dan memelihara pemutus sirkuit case cetakan STM1 untuk memastikan pengoperasian sistem listrik yang aman.

Model:STM1-250

mengirimkan permintaan

Deskripsi Produk

Spesifikasi

Jenis	Bingkai arus (lnm)	Nilai arus (a)	Tegangan Kerja Dinilai (V)	Tegangan isolasi terukur	Nilai Membatasi Sirkuit Pendek Breaking Abitity KA 400V	Nilai Kemampuan Pemutus Sirkuit Pendek Diberikan KA 400V	Garis besar dimensi			Pemasangan ukuran

							L	W 3P/4P	H	A	B	4-φd
STM1-63 L	63	(6), 10,16,20,25,32, 40,50,63	AC 400V	500v	25	18	135	78	73.5	25	117	Φ3.5
STM1-63 m					50	35	135	78/103	81.5
STM1-100L	100	(10), 16,20,25,32,40, 50,63,80.100	AC 400V	500v	35	35	150	92	68	30	129	Φ4.5
STM1-100M					50	50	150	92/122	86
STM1-100 H.					85	85
STM1-160 L	160	100.125.140.160	AC 400V	690v	35	35	165	107	86	35	126	Φ4.5
STM1-160M					50	50	165	107/142	103
STM1-160H					85	85
STM1-225L	225	100.125.140.160.180, 200.225	AC 400V	690v	35	22	165	107	86	35	126	Φ4.5
STM1-225M					50	35	165	107/142	103
STM1-225H					85	50
STM1-400L	400	225.250.315.350, 400	AC 400V	690v	42	35	257	150/198	105	44	194	Φ7
STM1-400M					65	50	257	150/198	105	44	194	Φ7
STM1-400H					100	65
STM1-630L	630	400.500.630	AC 400V	690v	42	35	270	182/240	110	58	200	Φ7
STM1-630M					65	50	270	182	110	58	200	Φ7
STM1-630H					100	65
STM1-800M	800	630.700.800	AC 400V	690v	75	50	275	210	103	70	243	Φ7
STM1-800H					100	65

Fungsi utama pemutus sirkuit case cetak STM1

Perlindungan Overload: Ketika arus di sirkuit melebihi nilai pengenal pemutus sirkuit case stm1, itu akan secara otomatis memotong sirkuit dalam periode waktu yang ditentukan untuk mencegah sirkuit dan peralatan dari panas berlebih, sehingga menghindari kebakaran dan kerusakan.

Perlindungan Sirkuit Pendek: Ketika suatu rangkaian pendek terjadi di sirkuit, pemutus sirkuit case STM1 akan dengan cepat memotong sirkuit untuk mencegah arus sirkuit pendek menyebabkan kerusakan serius pada sirkuit dan peralatan.

Perlindungan undervoltage (beberapa pemutus sirkuit case cetakan STM1 memiliki fungsi ini): Ketika tegangan catu daya dikurangi ke tingkat tertentu, pemutus sirkuit case STM1 yang dicetak akan memotong sirkuit untuk mencegah peralatan rusak atau tidak berfungsi karena operasi di bawah tegangan rendah.

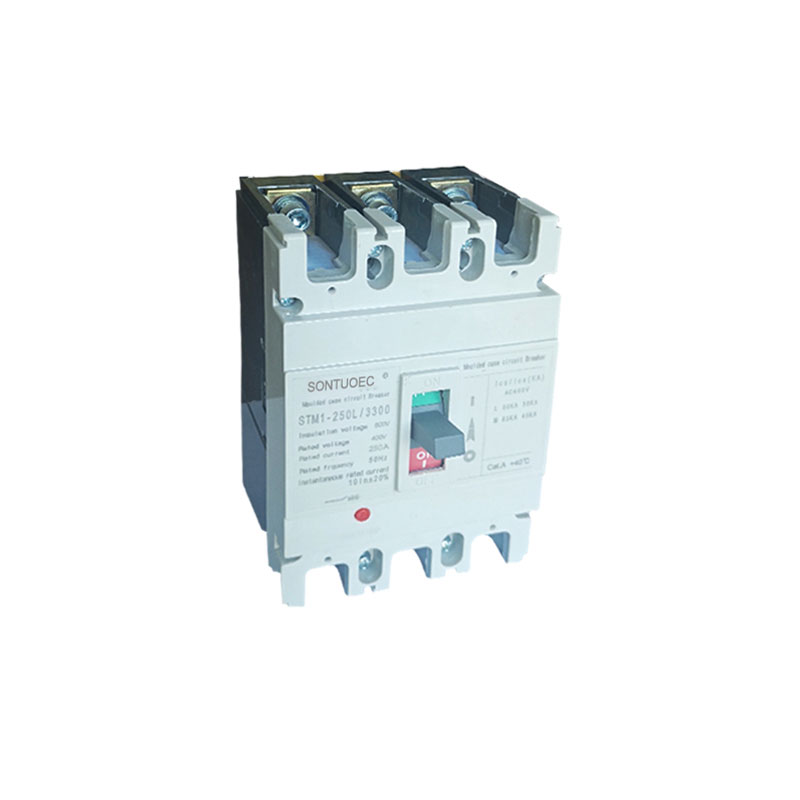

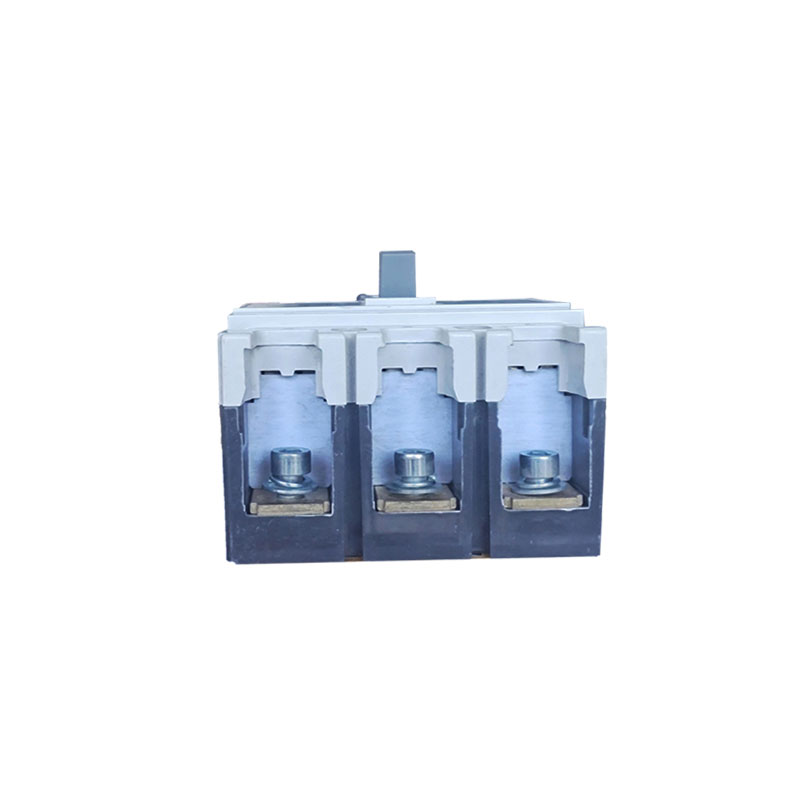

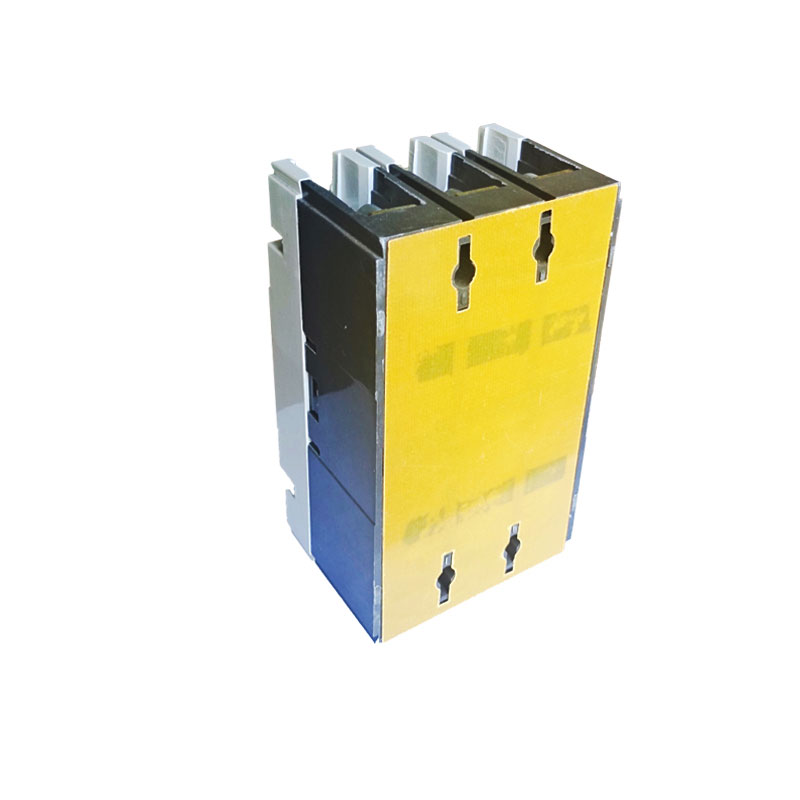

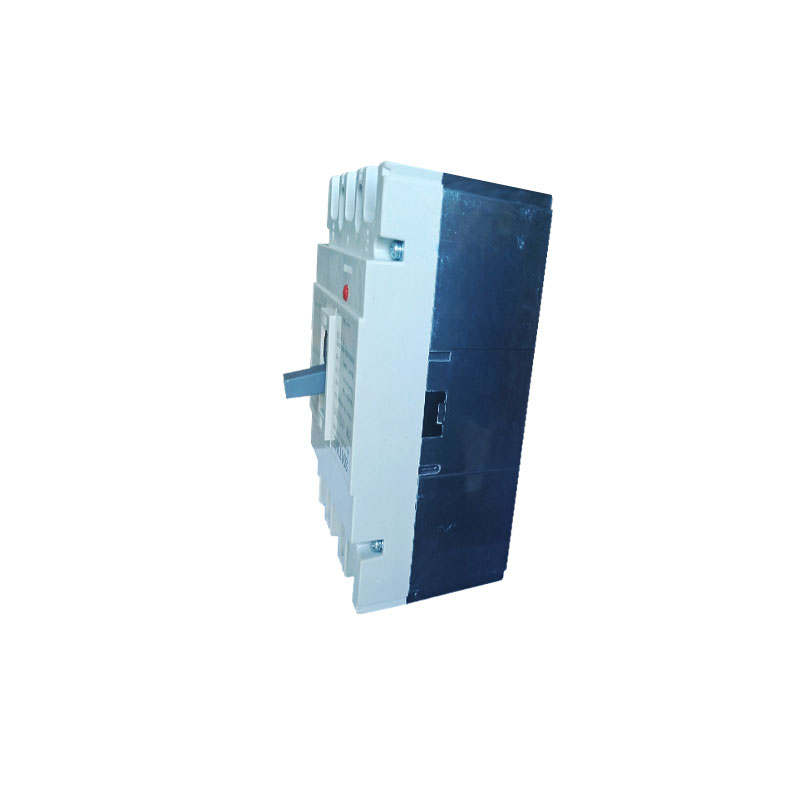

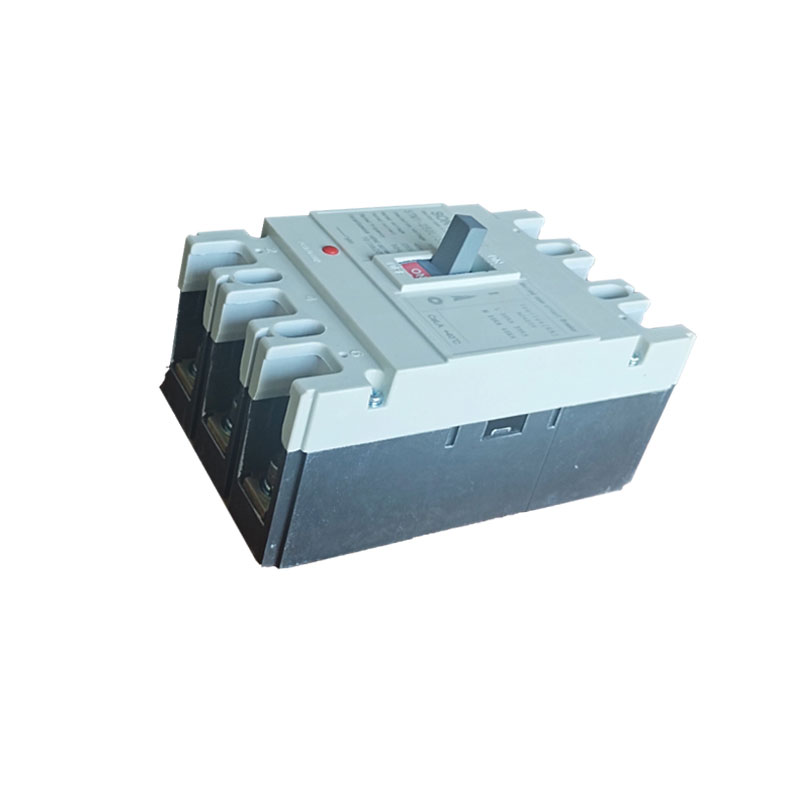

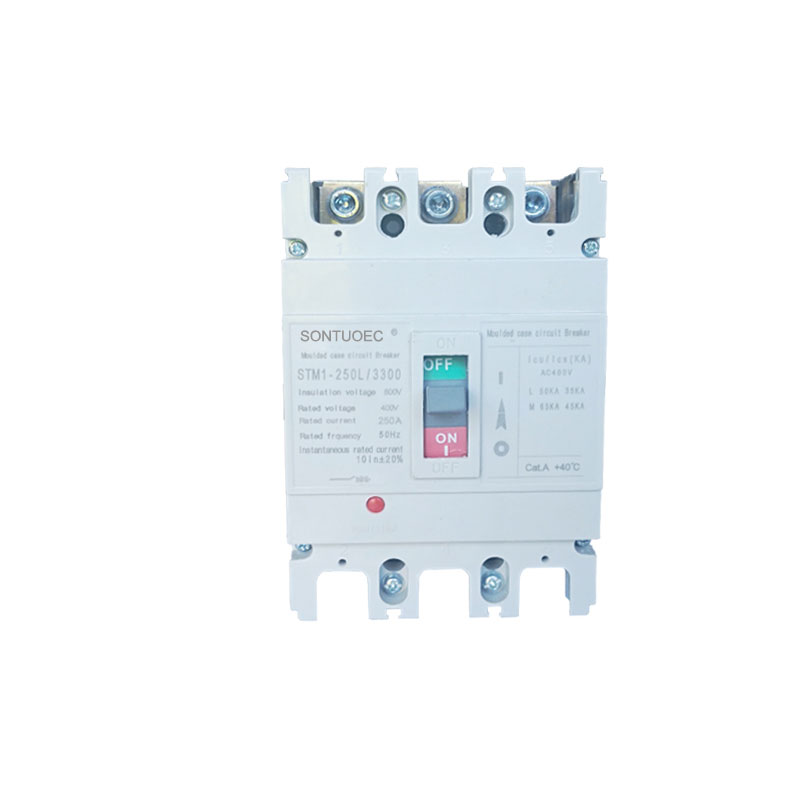

STM1 Molded Case Circuit Breakers

Prinsip pengoperasian pemutus sirkuit case cetakan stm1

Pemutus sirkuit case cetakan STM1 berisi detektor trip magnetik termal internal atau elektronik untuk mendeteksi perubahan arus dan tegangan dalam sirkuit. Ketika arus atau tegangan abnormal, striker memicu mekanisme tersandung dari pemutus sirkuit case cetakan STM1, menyebabkannya dengan cepat memotong sirkuit.

1. TRIPPER MAGNETIK: Ini menggunakan panas yang dihasilkan ketika arus melewati konduktor untuk memicu perjalanan. Ketika arus terlalu tinggi, konduktor memanas, menyebabkan bimetal di dalam striker magnetik termal menekuk, sehingga memicu mekanisme tersandung.

2. Elektronik Striker: Ini menggunakan komponen elektronik untuk mendeteksi perubahan arus dan tegangan dan mengontrol aksi mekanisme tersandung. Ketika kelainan terdeteksi, striker elektronik mengirimkan sinyal ke mekanisme tersandung untuk memotong sirkuit.

Fitur pemutus sirkuit case cetakan stm1

Kapasitas pemecahan tinggi: Pemutus sirkuit case cetakan STM1 memiliki kapasitas pemecahan hubung singkat, yang dapat dengan cepat memotong sirkuit ketika sirkuit pendek terjadi dan melindungi keamanan sirkuit dan peralatan.

Fungsi Perlindungan Ganda: Selain fungsi berlebihan dan fungsi perlindungan sirkuit pendek, beberapa pemutus sirkuit case cetakan STM1 juga memiliki fungsi tambahan seperti perlindungan undervoltage dan perlindungan kesalahan tanah.

Mudah dipasang dan dipelihara: pemutus sirkuit case cetakan STM1 biasanya mengadopsi desain modularisasi, yang mudah dipasang dan dipelihara, dan cocok untuk berbagai sistem distribusi daya.

Keandalan Tinggi: Pemutus Sirkuit Case Cetak STM1 telah diuji secara ketat dan disertifikasi untuk memiliki keandalan dan stabilitas yang tinggi untuk memastikan pengoperasian sistem listrik yang aman.

Skenario aplikasi STM1 cetakan case sirkuit pemutus

Pemutus sirkuit case cetak STM1 banyak digunakan dalam sistem distribusi daya di sektor industri, komersial dan perumahan sebagai sakelar utama atau sakelar cabang dari suatu sirkuit. Mereka biasanya dipasang di kotak distribusi, lemari distribusi atau lemari kontrol untuk melindungi sirkuit dan peralatan dari kerusakan yang disebabkan oleh arus dan tegangan abnormal.
