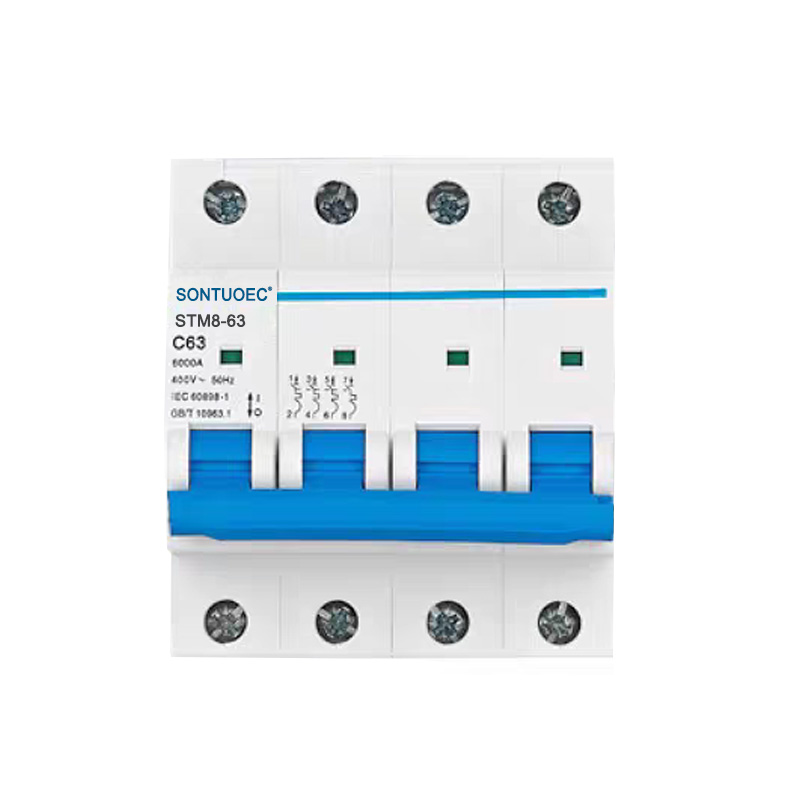

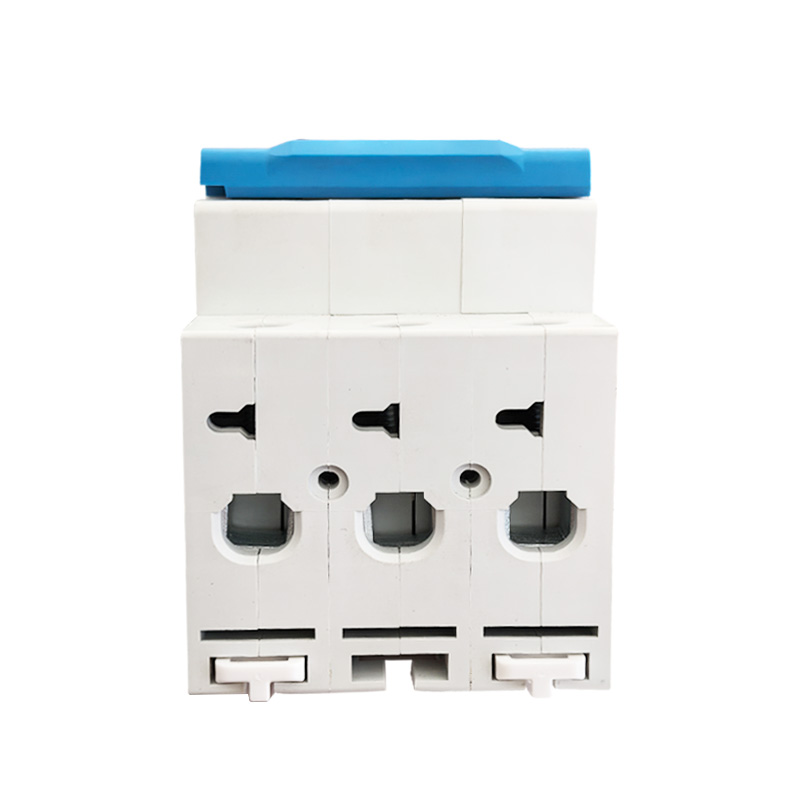

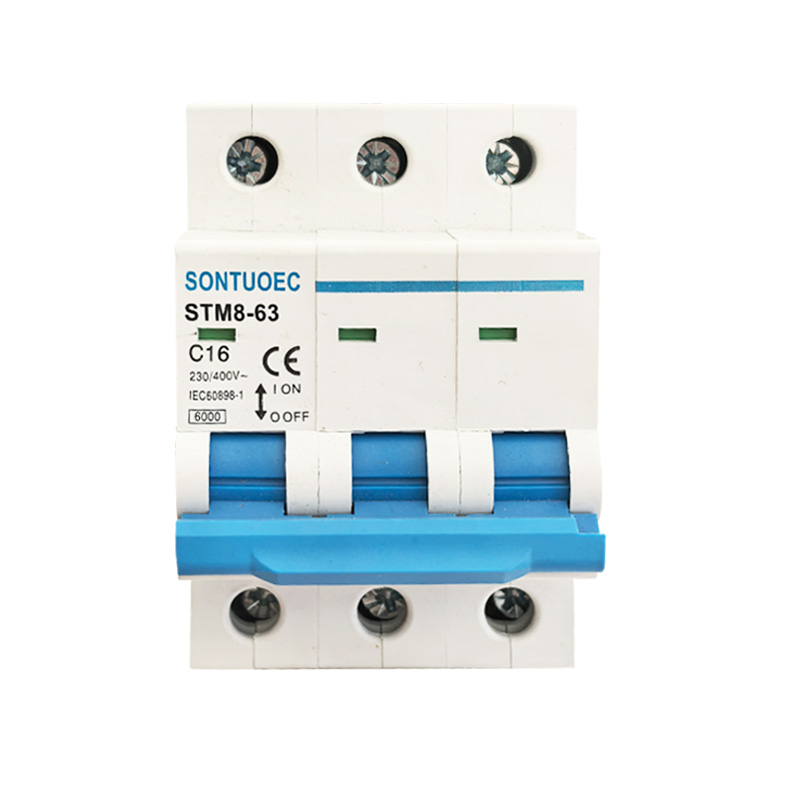

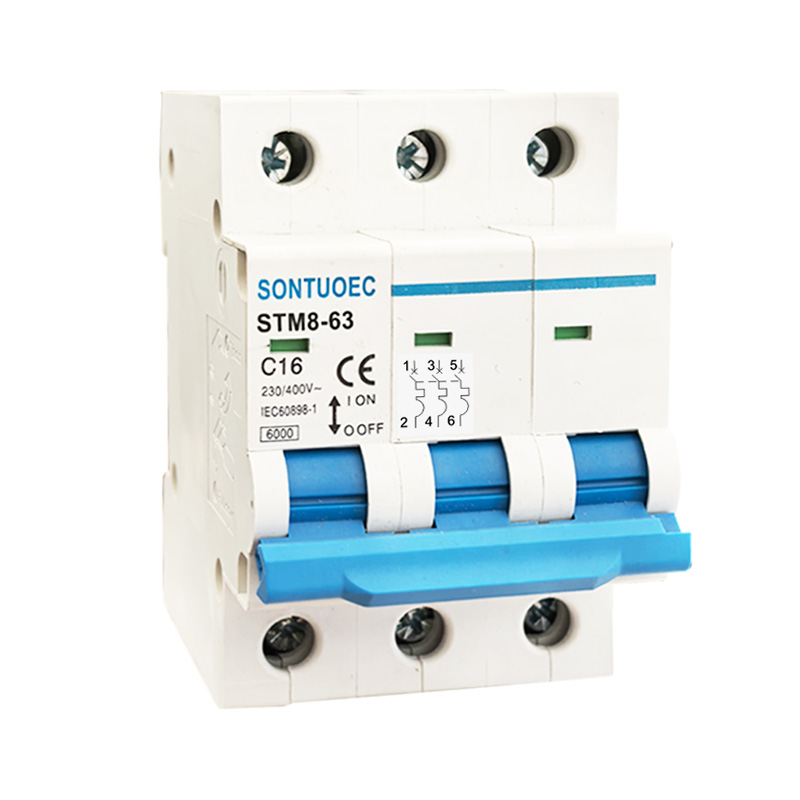

STM8-63 Miniatur Sirkuit Pemutus 6KA 1P 2P 3P 4P 16A 230/400V

Sontuoec adalah salah satu pemasok/produsen Cina yang berspesialisasi dalam produksi berbagai peralatan listrik kecil STM8-63 pemutus sirkuit miniatur 6KA 1P 2P 3P 4P 16A 230/400V memiliki fitur struktur canggih, kinerja yang dapat diandalkan, kapasitas pemecahan tinggi, penampilan elegan dan cangkang dan bagian-bagiannya terbuat dari material dengan resistansi dampak, flufuleander, flufory, flu. Ini cocok untuk sistem daya AC 50/60Hz, tegangan terukur 230/400V, dan arus pengenal hingga 63A. Ini terutama diterapkan di gedung perkantoran, tempat tinggal, untuk pencahayaan, distribusi daya dan kelebihan beban dan perlindungan peralatan yang pendek. Biasanya, ini juga dapat digunakan sebagai transfer sistem daya yang tidak sering. Ini sesuai dengan standar IEC60898-1.

Model:STM8-63

mengirimkan permintaan

Deskripsi Produk

Spesifikasi:

	Standar		IEC/EN 60898-1
Fitur Listrik	Dinilai arus masuk	A	1,2,4,6,10,16,20,25,32,40,50,63
	Polandia	P	1,2,3,4
	Tegangan Nilai UE	V	Ac 230, 400
	Tegangan isolasi UI	V	500
	Frekuensi nilai	Hz	50/60
	Dinilai kapasitas pemecahan	A	3000, 4500, 6000
	Imp impuls yang dinilai (1.2/50) UIMP	V	4000
	Tegangan uji dielektrik di ind.freq.for 1 mnt	Kv	2
	Gelar Polusi		2
	Karakteristik pelepasan termo-magnetik		B, C, d
Fitur mekanis	Listrik kehidupan	t	4000
	Kehidupan Mekanik	t	10000
	Gelar Perlindungan		IP20
	Suhu referensi untuk pengaturan	ºC	30
	elemen termal	ºC	30
	Suhu sekitar	ºC	-5 ~+40 (Khusus aplikasi silakan merujuk ke
	(dengan rata -rata harian ≤35ºC)	ºC	suhu Koreksi Kompensasi)
	Suhu penyimpanan	ºC	-25 ~+70
Instalasi	Terminal jenis koneksi		Kabel/tipe pin busbar
	Ukuran terminal atas/bawah untuk kabel	mm²	25
	Ukuran terminal atas/bawah untuk kabel	Awg	18 Maret
	Ukuran terminal atas/bawah untuk busbar	mm²	25
	Ukuran terminal atas/bawah untuk busbar	Awg	18 Maret
	Torsi pengencangan	N^*m	2
	Torsi pengencangan	In-lbs	18
	Pemasangan		pada Din Rail EN 60715 (35mm) dengan menggunakan perangkat klip cepat
	Koneksi		Dari Atas dan bawah

Fungsi utama pemutus sirkuit miniatur STB1-63

1. Perlindungan beban: Ketika arus dalam sirkuit melebihi nilai pengenal MCB, pemutus sirkuit miniatur STM8-63 6KA 1P 2P 3P 4P 16A 230/400V secara otomatis memotong sirkuit dalam periode waktu yang ditetapkan untuk mencegah sirkuit dan peralatan dari panas berlebih.

2. Perlindungan Sirkuit SHORT: Ketika sirkuit pendek terjadi di sirkuit, breaker sirkuit miniatur STB1-63 akan segera memotong sirkuit untuk mencegah arus hubung singkat merusak sirkuit dan peralatan.

3. Perlindungan suasana (beberapa MCB memiliki fungsi ini): Untuk MCB dengan perlindungan kebocoran, ketika ada kebocoran di sirkuit, pemutus sirkuit miniatur STB1-63 dengan cepat memotong sirkuit untuk melindungi keselamatan pribadi.

Prinsip Operasi MCBS

MCB biasanya mengandung detektor perjalanan magnetik termal atau elektronik di dalamnya, yang digunakan untuk mendeteksi perubahan arus dalam sirkuit. Ketika arus abnormal, striker memicu mekanisme tersandung MCB, menyebabkan breakerto sirkuit miniatur STB1-63 dengan cepat memotong sirkuit.

1. Striker Magnetik: Ini menggunakan panas yang dihasilkan ketika arus melewati konduktor untuk memicu tersandung. Ketika arus terlalu besar, konduktor memanas, menyebabkan bimetal di dalam striker magnetik termal menekuk, sehingga memicu mekanisme tersandung.

2. Elektronik Striker: Ini menggunakan komponen elektronik untuk mendeteksi perubahan saat ini dan mengontrol aksi mekanisme tersandung. Ketika arus abnormal terdeteksi, striker elektronik mengirimkan sinyal ke mekanisme tersandung untuk memotong sirkuit.

Skenario aplikasi MCB

MCB banyak digunakan dalam sistem listrik di daerah perumahan, komersial dan industri untuk melindungi sirkuit dan peralatan dari kerusakan yang disebabkan oleh arus abnormal. Mereka biasanya dipasang di kotak distribusi, switchboard atau lemari kontrol dan digunakan sebagai sakelar utama atau sakelar cabang sirkuit.

Pilihan dan pemasangan MCBS

1.Seleksi: Saat memilih MCB, Anda perlu mempertimbangkan faktor -faktor seperti arus pengenal sirkuit, tingkat tegangan, karakteristik perlindungan, dan apakah perlindungan kebocoran diperlukan. Penting juga untuk memastikan bahwa pemutus pemutus sirkuit miniatur STB1-63 yang dipilih dengan standar dan peraturan keselamatan listrik lokal.

2. Instalasi: Pemutus sirkuit miniatur STM8-63 6KA 1P 2P 3P 4P 16A 230/400V harus dipasang di lingkungan kering dan berventilasi bebas dari gas korosif dan memastikan bahwa kabelnya benar dan aman. Selama pemasangan, peraturan keselamatan listrik yang relevan dan prosedur operasi harus diamati.
