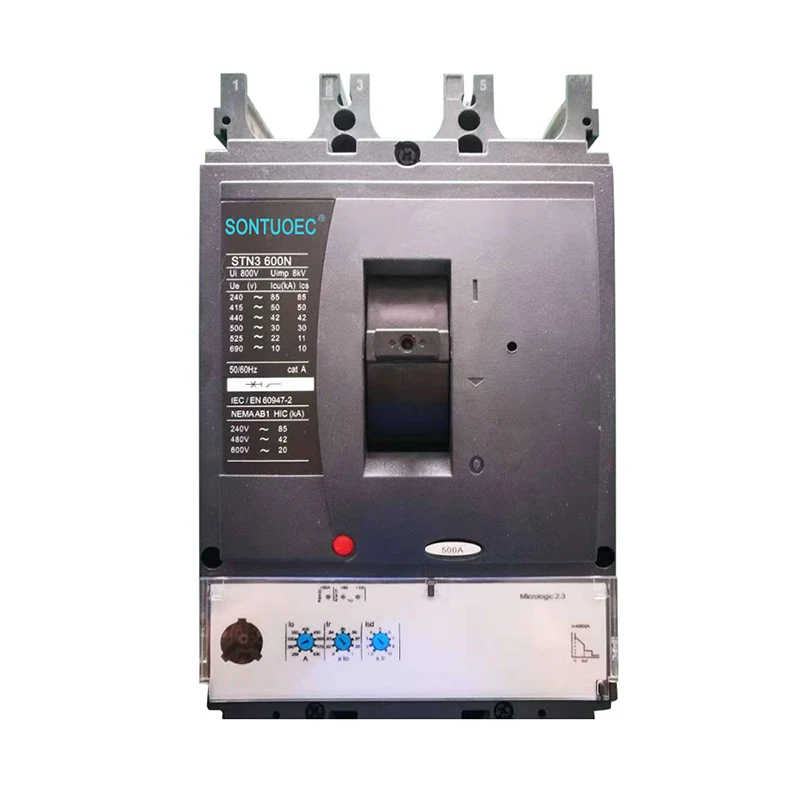

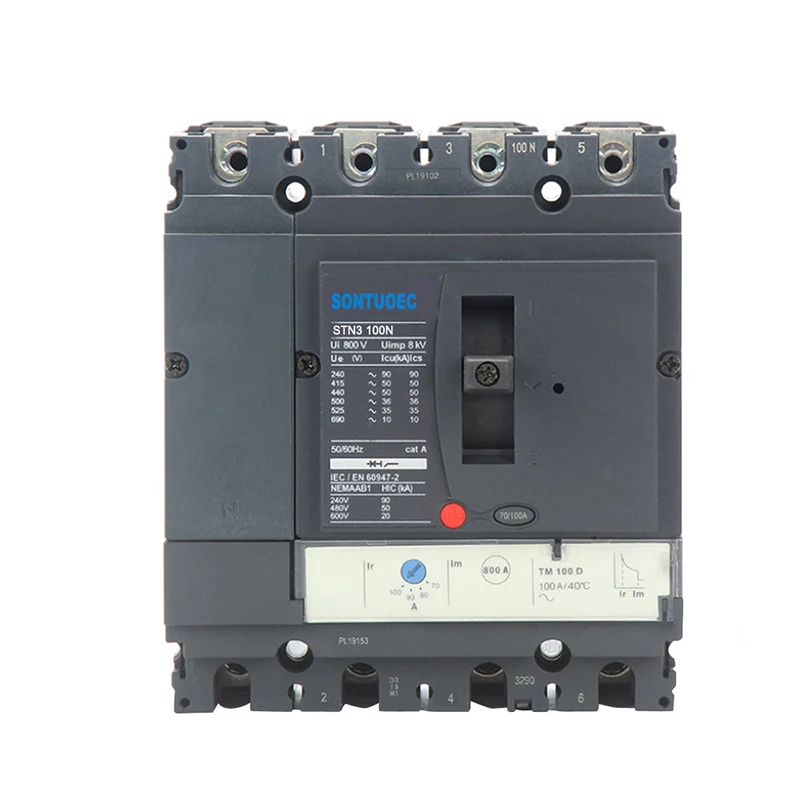

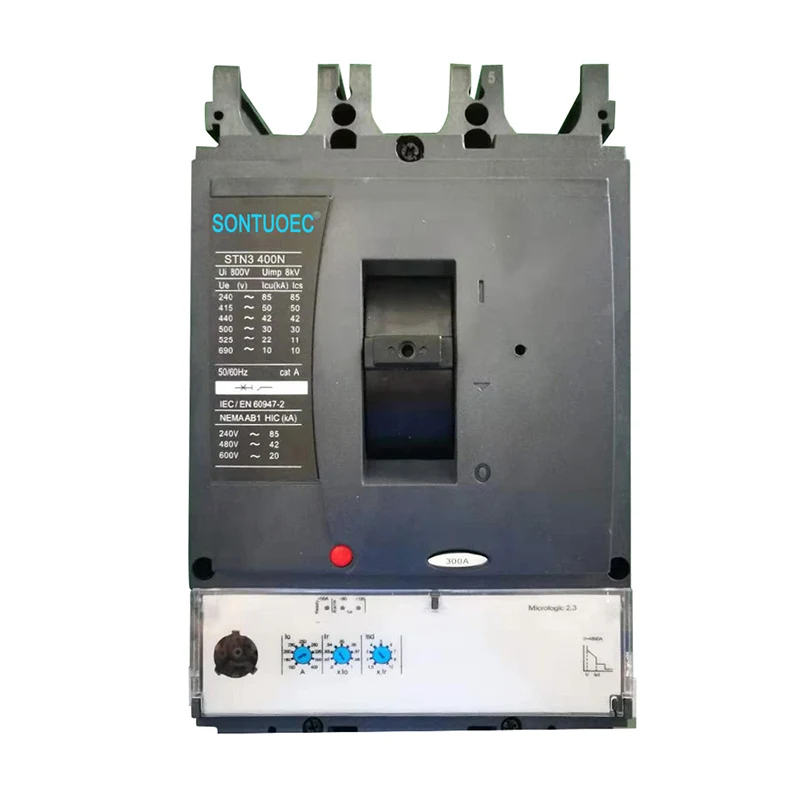

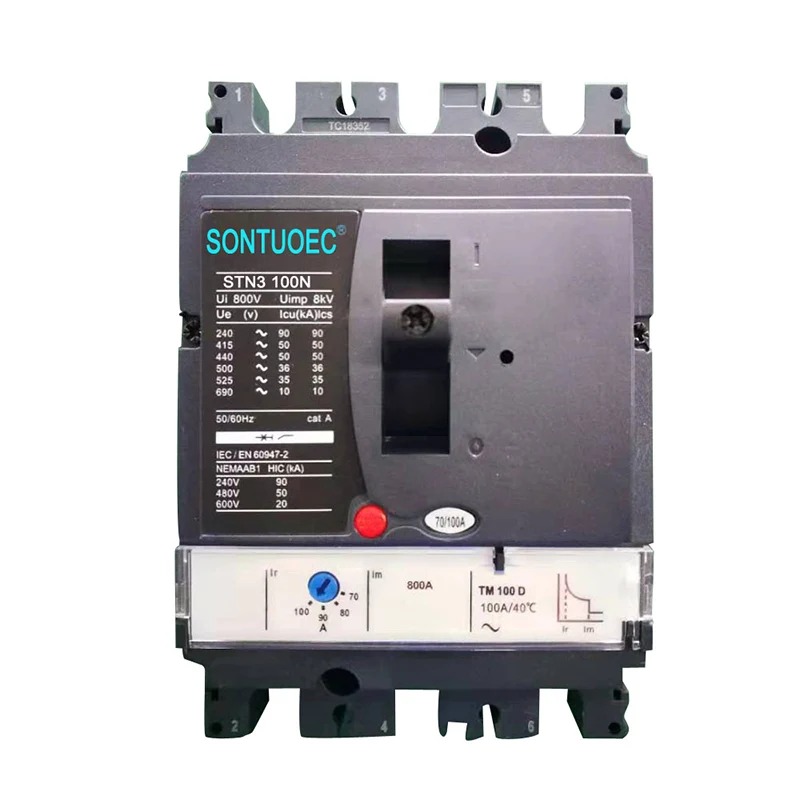

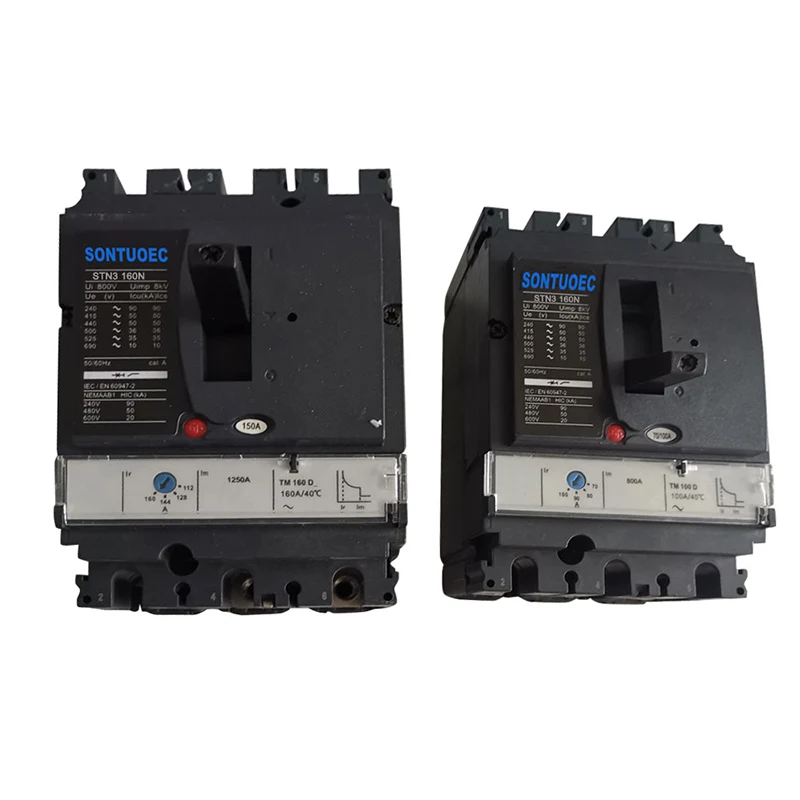

STN3 Jenis Pemutus Sirkuit Cetak

Pemutus sirkuit case cetak tipe STN3 adalah solusi yang andal dan lanjutan untuk perlindungan listrik di berbagai aplikasi. Desainnya yang ringkas, fitur perlindungan komprehensif, dan kemampuan komunikasi menjadikannya pilihan yang ideal untuk sistem listrik modern.

Model:STN3

mengirimkan permintaan

Deskripsi Produk

Spesifikasi	STN3 100				STN3 160				STN3 250				STN3 400				STN3 630
Bingkai arus (a)	100				160				250				400				630
Jumlah tiang	3		4		3		4		3		4		3		4		3		4
Ultimate Breaking Capasity (ICU, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (dari)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Tegangan isolasi terukur	AC800V
Tegangan Kerja Dinilai	AC690V
Nilai arus, tripping termal, TMD, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Nilai arus, tripping elektronik, mic, a	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Auxiliary, waspada, aksesoris kesalahan	Atau/sd/sde/sdx
Shunt & Under Voltage Coil	MX/MN
Kehidupan Mekanik	50000				40000				20000				15000				15000
Kehidupan listrik	30000				20000				10000				6000				4000

Model no.	STN3
STANDAR:	IEC 60947-2
Medium Arc-Extingingishing	Udara
Struktur	Mccb
Jenis	Pemutus sirkuit case moulede
Sertifikasi	Ce
Persetujuan	CE, ISO9001
Waktu pengiriman	Dalam 20 hari
Spesifikasi	63A-630A
Asal	Wenzhou Zhanjiang
Kapasitas produksi	2000pieces/minggu
Kecepatan	Pemutus sirkuit tipe normal
Instalasi	Tetap
Nomor tiang	3p 4p
Fungsi	Pemutus sirkuit konvensional, Perlindungan kegagalan sirkuit-pemutus, Perlindungan arus berlebih
Harga	Harga pabrik
Waktu garansi	12 bulan
Paket transportasi	Kotak bagian dalam/karton
Merek dagang	Esoueec, Wzscec, Esutune, IMDEC
Kode HS	8536200000

Fitur utama

• Perlindungan dan fungsionalitas: Pemecah ini menawarkan perlindungan komprehensif untuk sistem listrik, termasuk kelebihan beban dan perlindungan sirkuit pendek. Mereka dirancang untuk secara otomatis memutuskan sirkuit ketika terjadi kesalahan, mencegah kerusakan pada peralatan dan memastikan keamanan.

• Arus shell dan arus terukur: arus shell (mis., 160n) menunjukkan kapasitas interupsi maksimum yang dapat diperluas dari perumahan pemutus. Arus pengenal (mis., 100a) adalah arus operasi normal maksimum sirkuit tidak boleh melebihi untuk mencegah tersandung karena arus berlebih.

• Konfigurasi Tiang: Tersedia dalam konfigurasi 3-kutub (3P) dan 4-kutub (4P), cocok untuk sistem dan aplikasi listrik yang berbeda.

• Unit perjalanan elektronik: Unit perjalanan elektronik canggih memberikan pengukuran dan kemampuan komunikasi yang tepat, memungkinkan pemantauan waktu nyata dan diagnostik parameter listrik.

• Desain kompak: Seri NSX yang ringkas, khususnya, dikenal dengan desainnya yang ringkas, yang menggabungkan efisiensi energi, pengukuran, manajemen, dan alat komunikasi.

Aplikasi

• Penggunaan industri: banyak digunakan dalam pengaturan industri untuk mendistribusikan dan melindungi tenaga listrik ke berbagai peralatan dan mesin.

• Energi dan Infrastruktur: Cocok untuk aplikasi dalam jaringan distribusi energi dan proyek infrastruktur.

• Komersial dan Perumahan: Juga digunakan di gedung komersial dan rumah perumahan untuk sistem distribusi utama dan sekunder.

Fitur tambahan dari seri NSX yang ringkas

• Peningkatan Perlindungan: Fitur-fitur seperti kontak rotasi ganda dan penangguhan energi memastikan perlindungan yang dapat diandalkan terhadap kesalahan.

• Koordinasi selektif: Selektivitas yang ditingkatkan membantu menjaga kesinambungan catu daya ke sirkuit yang tidak terpengaruh selama kesalahan.

• Kemampuan Komunikasi: Modul Komunikasi Modbus dan BSCM (Modul Kontrol Status Pemutus) memungkinkan transmisi data antara pemutus sirkuit dan sistem pengawasan.

• Tampilan dan Pemantauan: LED "Ready" dan indikator lainnya memberikan informasi status real-time, sedangkan unit tampilan pintu kabinet FDM121 dapat menunjukkan berbagai parameter yang diukur.

• Pemeliharaan dan Konfigurasi: Indikator pemeliharaan menunjukkan keausan pada kontak, profil beban, dan jumlah operasi, membantu pemeliharaan prediktif.

Instalasi dan Pemeliharaan

• Instalasi: Ikuti instruksi pabrik untuk instalasi yang tepat, memastikan izin minimum dan menggunakan perangkat keras pemasangan yang sesuai.

• Pemeliharaan: Inspeksi dan pengujian pemutus sirkuit secara rutin disarankan untuk memastikan mereka berfungsi dengan benar dan memberikan perlindungan berkelanjutan.
