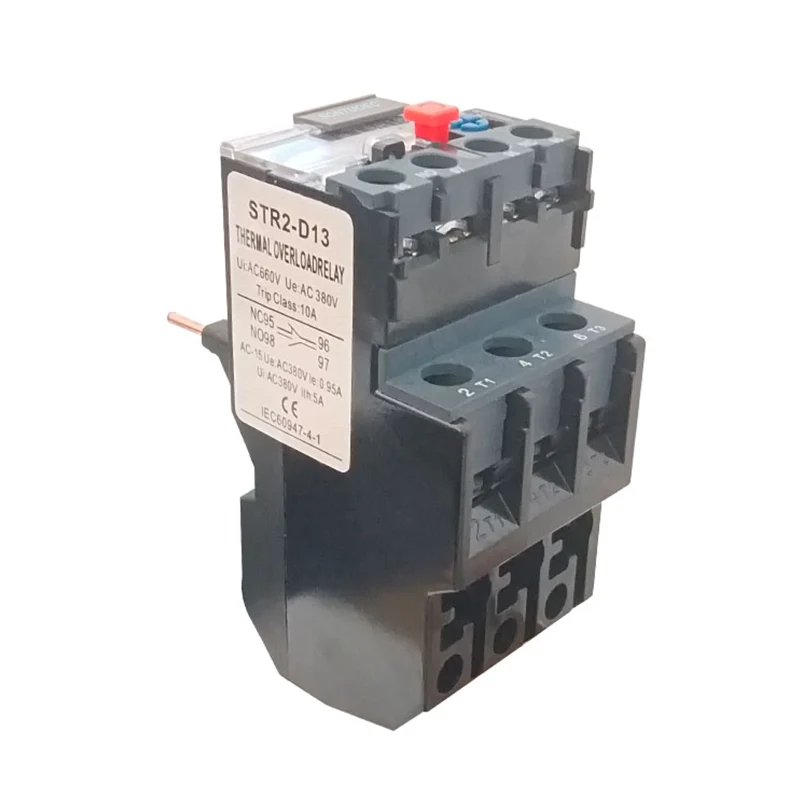

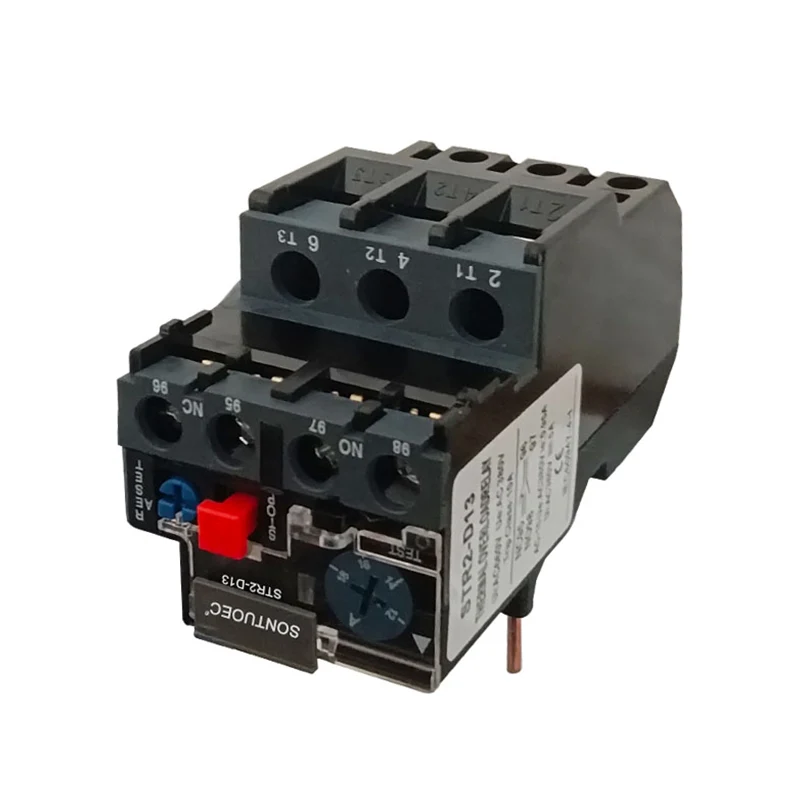

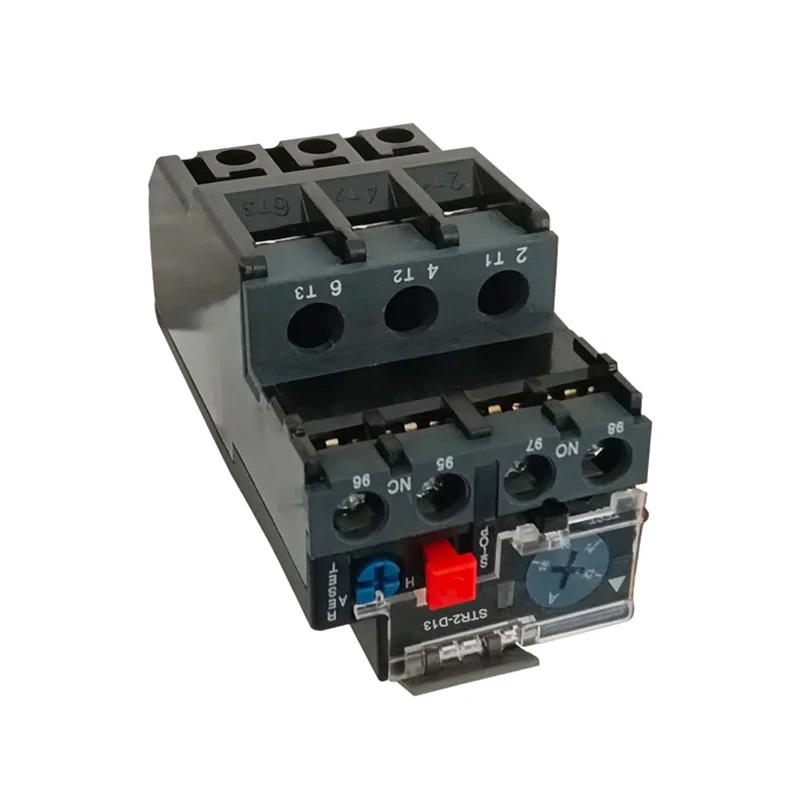

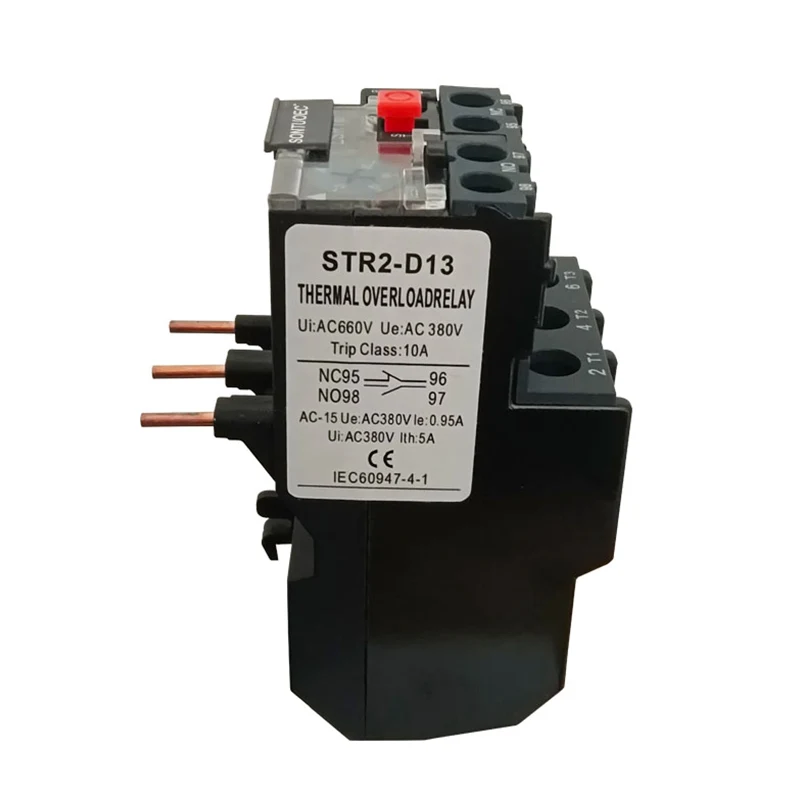

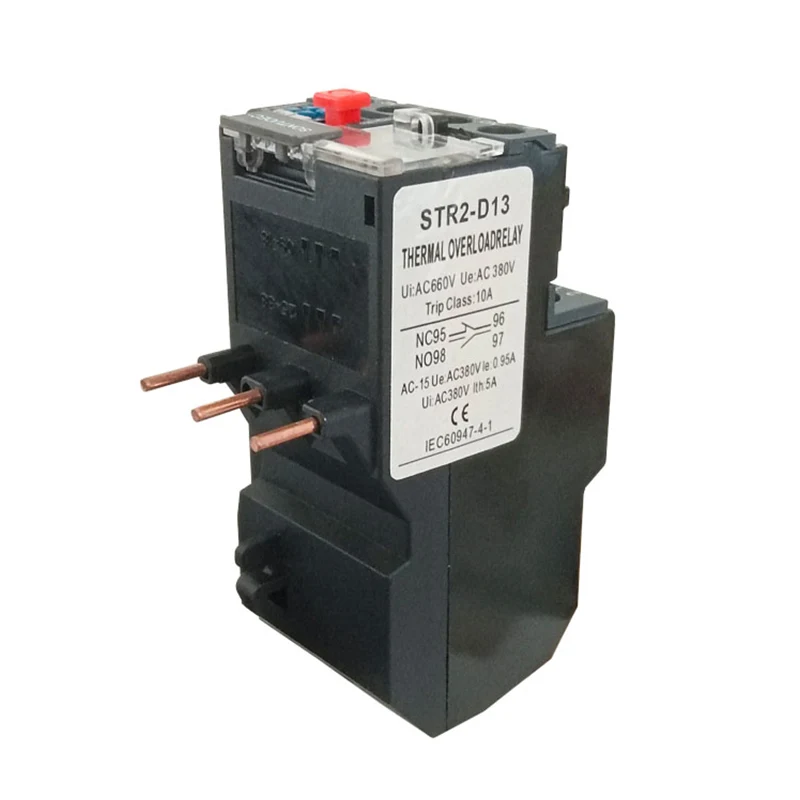

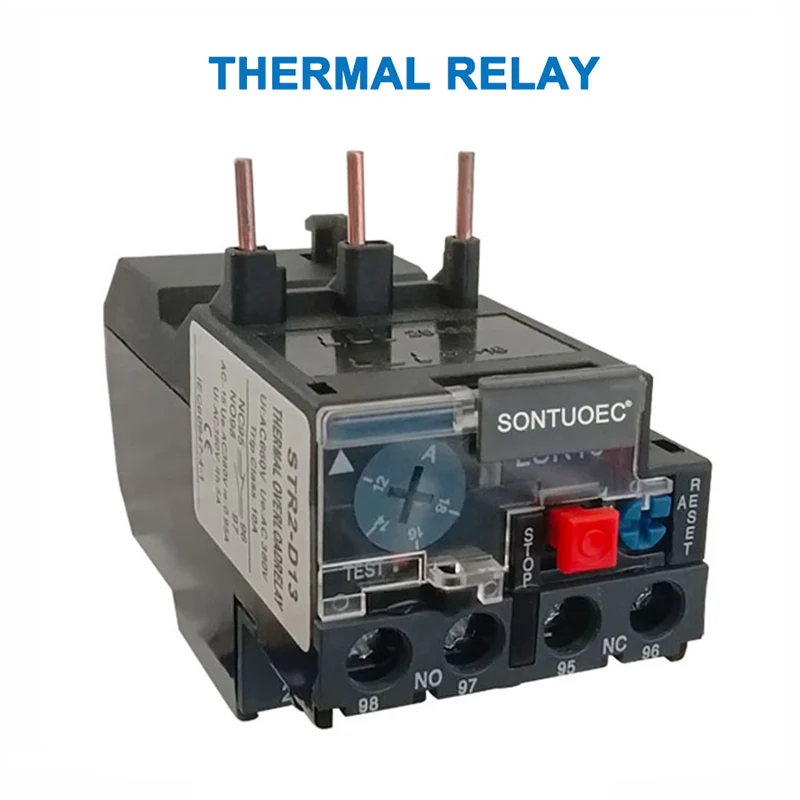

Relai termal STR2-D13

Relai termal STR2-D13 adalah penggunaan arus melalui panas yang dihasilkan oleh elemen termal, sehingga ada koefisien yang berbeda dari perluasan deformasi lembaran bimetal, ketika deformasi mencapai jarak tertentu, untuk mempromosikan aksi batang penghubung, sehingga membuat sirkuit kontrol dilepas, untuk mencapai perlindungan yang kelebihan beban. Sebagai elemen perlindungan motor yang berlebihan, relai termal STR2-D13 memiliki keunggulan dengan ukuran kecil, struktur sederhana dan biaya rendah.

Model:STR2-D13

mengirimkan permintaan

Deskripsi Produk

Spesifikasi:

Nama Produk	Relai kelebihan termal
Model	STR2-D13
Bahan	Komponen plastik, elektronik
Kontak termal	1No+1nc
Arus relayrasi termal	0.1a-25a
Rentang pengaturan arus yang dapat disesuaikan (a) Rentang pengaturan	1A-1..6a
	1.6a-2.5a
	4A-6A
	5.5A-8A
	7A-10A
	9a-13a
	12a-18a
	17a-25a
	Tolong perhatikan kisaran saat ini saat memesan
Ui
Frekuensi	660v
Kelas tersandung	50/60Hz
Ukuran total (kira -kira)	7 × 4.5 × 7.5cm/2.8 "× 1.8 × 2.95" （LWH）
Warna	Seperti yang ditunjukkan gambar

Parameter teknologi utama

Model	Nilai arus	TIDAK.	Rentang pengaturan (a)	Untuk kontaktor
STR2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	STR2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	STR2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
STR2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	STR2-32
		2353	30 ～ 40	STR2-32
STR2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Komposisi dan Struktur

Relai termal STR2-D13 terutama terdiri dari elemen pemanasan, bimetal, kontak dan satu set mekanisme transmisi dan penyesuaian. Di antara mereka, elemen pemanas adalah sepotong kawat resistansi dengan nilai resistansi kecil, yang terhubung secara seri dalam sirkuit utama motor yang akan dilindungi; Lembaran bimetal terbuat dari dua jenis lembaran logam dengan koefisien ekspansi termal yang berbeda digulung dan ditekan bersama -sama, dan ketika arus listrik melewati elemen pemanas, lembaran bimetal akan ditekuk karena panas.

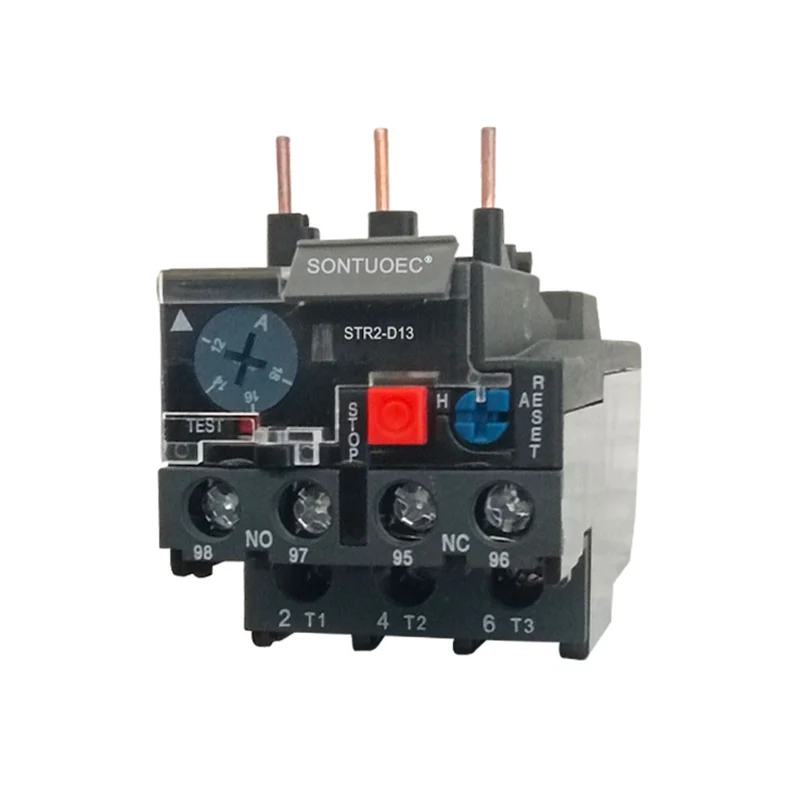

STR2-D13 Thermal Relay

Parameter teknis

Parameter teknis utama relai termal STR2-D13 termasuk tegangan pengenal, arus pengenal, frekuensi pengenal dan rentang arus perbaikan. Di antara mereka, tegangan pengenal mengacu pada nilai tegangan tertinggi yang dapat digunakan oleh relai termal STR2-D13 secara normal, umumnya 220V, 380V, 600V, dll.; Arus pengenal mengacu pada arus melalui relai termal STR2-D13; Frekuensi pengenal umumnya dirancang sesuai dengan 45-62Hz; Kisaran arus pengenal menggambarkan hubungan antara waktu aksi relai termal STR2-D13 dan kuadrat arus berbanding terbalik di bawah kondisi arus tertentu.

Karakteristik operasi

Karakteristik operasi relai termal STR2-D13 terutama tergantung pada elemen bimetal dan pemanasan internal. Ketika motor kelebihan beban, arus dalam belitan meningkat, dan arus melalui elemen relai termal STR2-D13 juga meningkat, menyebabkan bimetal naik ke suhu yang lebih tinggi dan menekuk ke tingkat yang lebih besar, sehingga mendorong batang penghubung ke dalam aksi dan melepaskan sirkuit kontrol. Setelah relai termal STR2-D13 digerakkan, bimetal membutuhkan periode pendinginan sebelum dapat diatur ulang.

Peran dan Aplikasi

Relai termal STR2-D13 terutama digunakan untuk melindungi motor listrik terhadap kesalahan seperti kelebihan beban, jeda fase dan catu daya tiga fase yang tidak seimbang. Dalam sirkuit motor, relay termal STR2-D13 paling efektif bila digunakan bersama dengan pemutus sirkuit dengan perlindungan sirkuit pendek. Selain itu, relay termal STR2-D13 juga dapat digunakan untuk perlindungan kelebihan peralatan listrik atau sirkuit listrik lainnya.

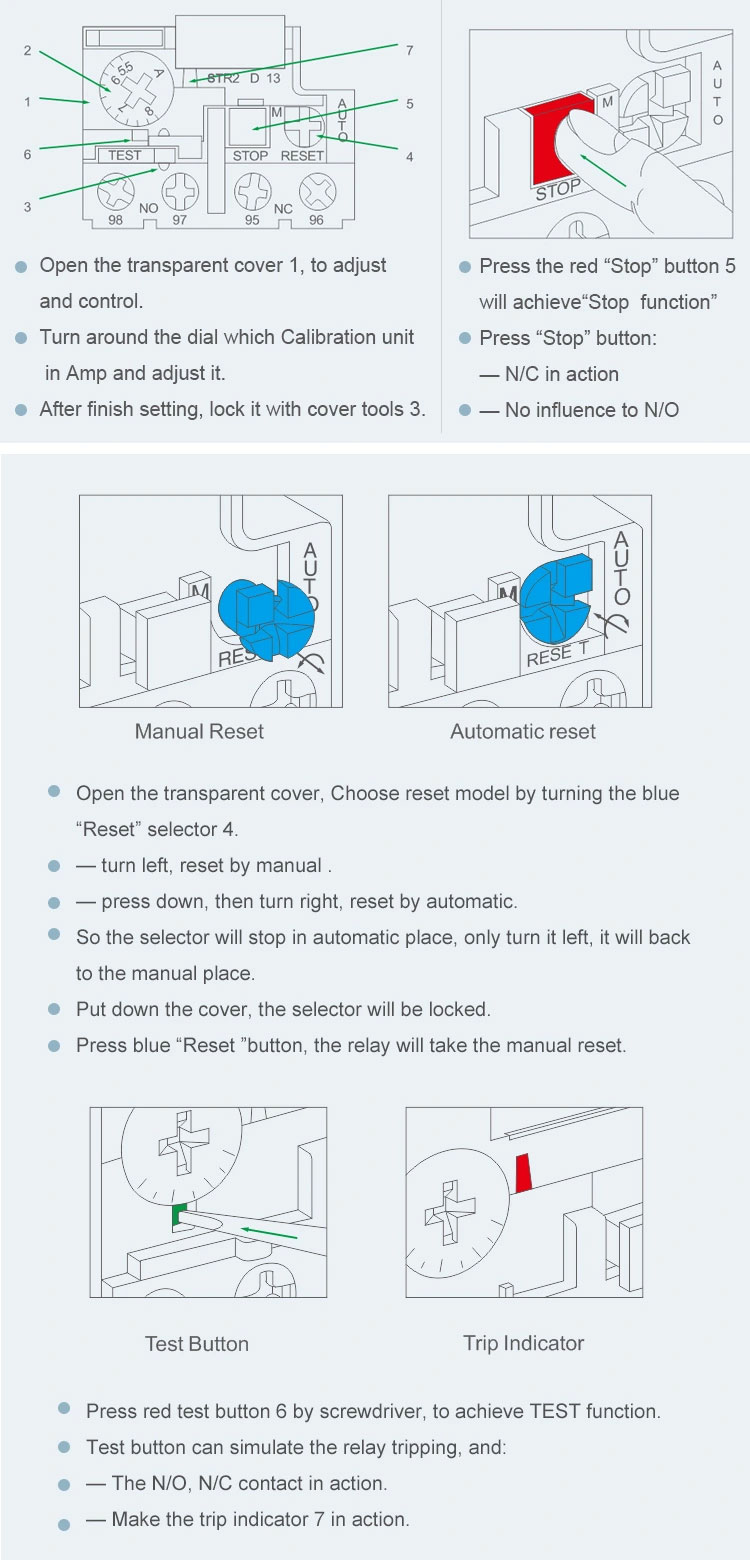

Tindakan pencegahan untuk pemilihan dan penggunaan

Saat memilih relay termal STR2-D13, pertimbangan komprehensif harus dilakukan sesuai dengan arus pengenal motor, lingkungan kerja, awal arus, sifat beban dan faktor-faktor lainnya. Relai termal STR2-D13 harus dipasang di lingkungan gas yang kering, berventilasi, non-korosif, dan memastikan bahwa kabelnya benar dan kencang.

Dalam proses penggunaan, status kerja relai termal STR2-D13 harus diperiksa secara teratur untuk memastikan operasi dan keamanan normal. Jika motor kelebihan muatan rusak, untuk menghindari menyalakan motor dengan mudah lagi, relai termal STR2-D13 harus diatur ulang secara manual.
