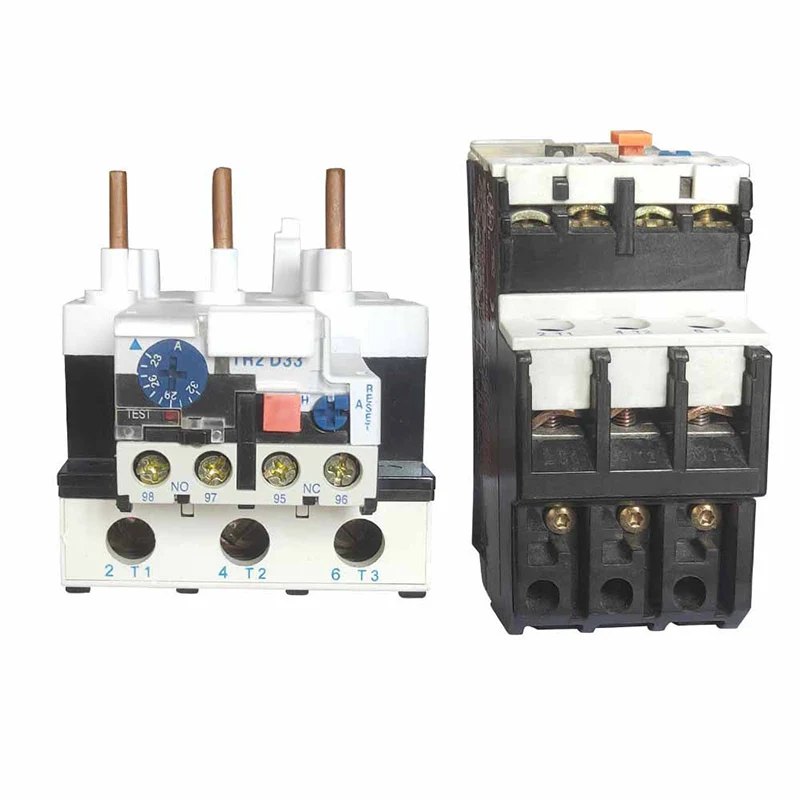

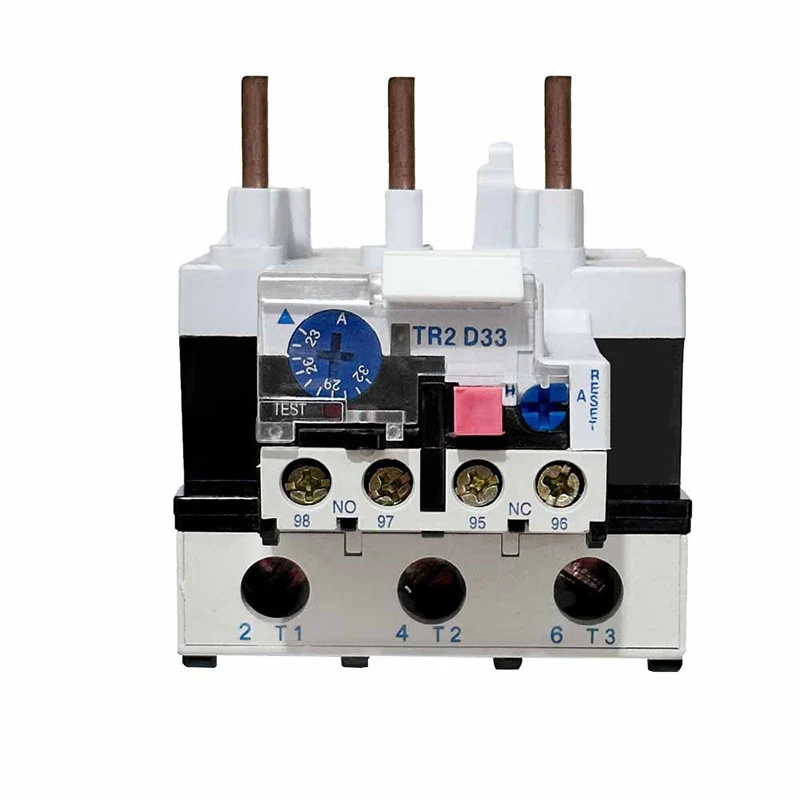

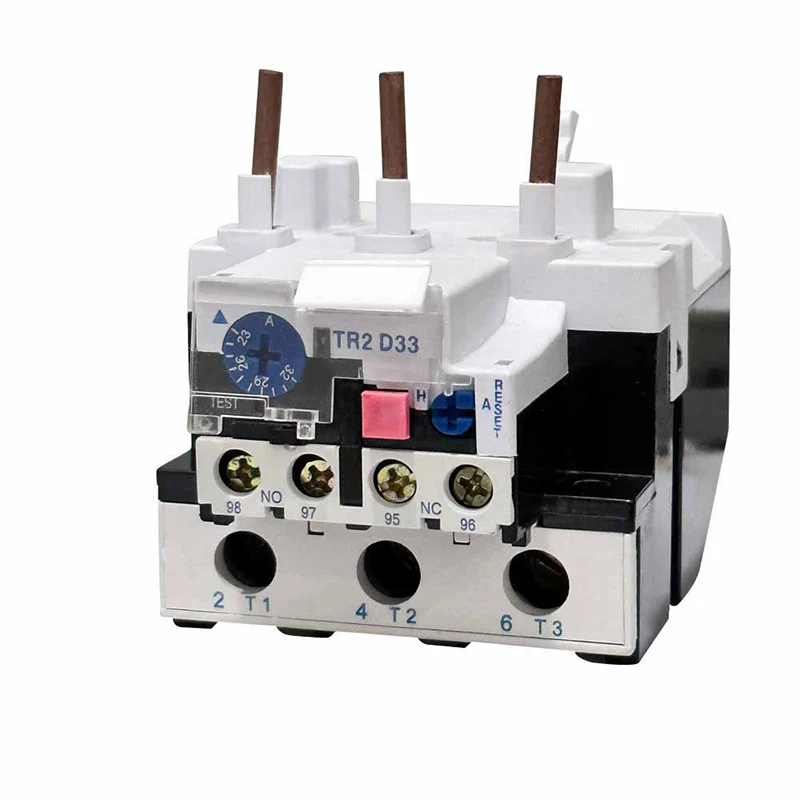

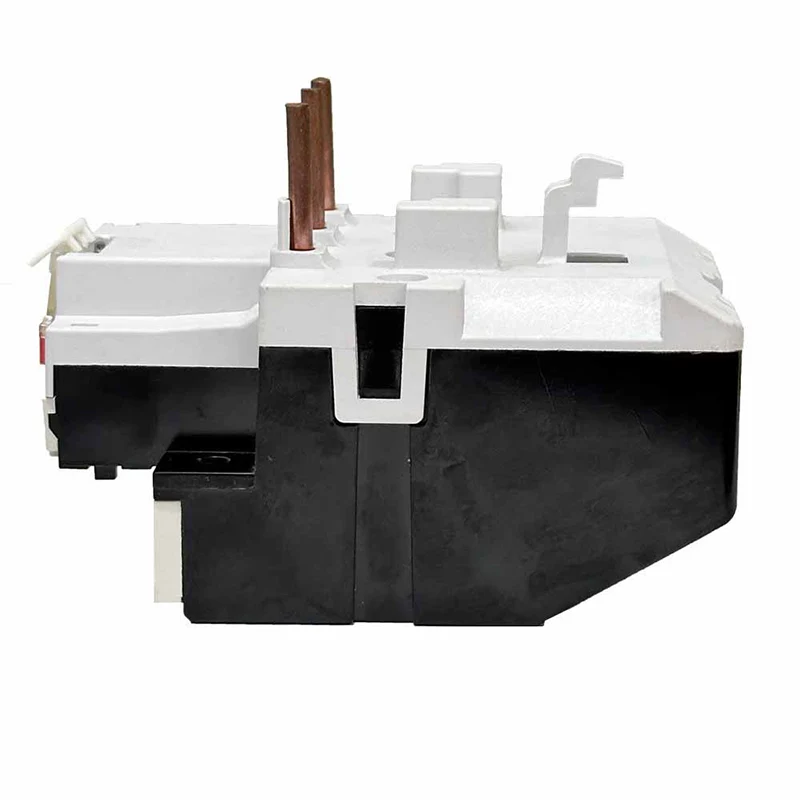

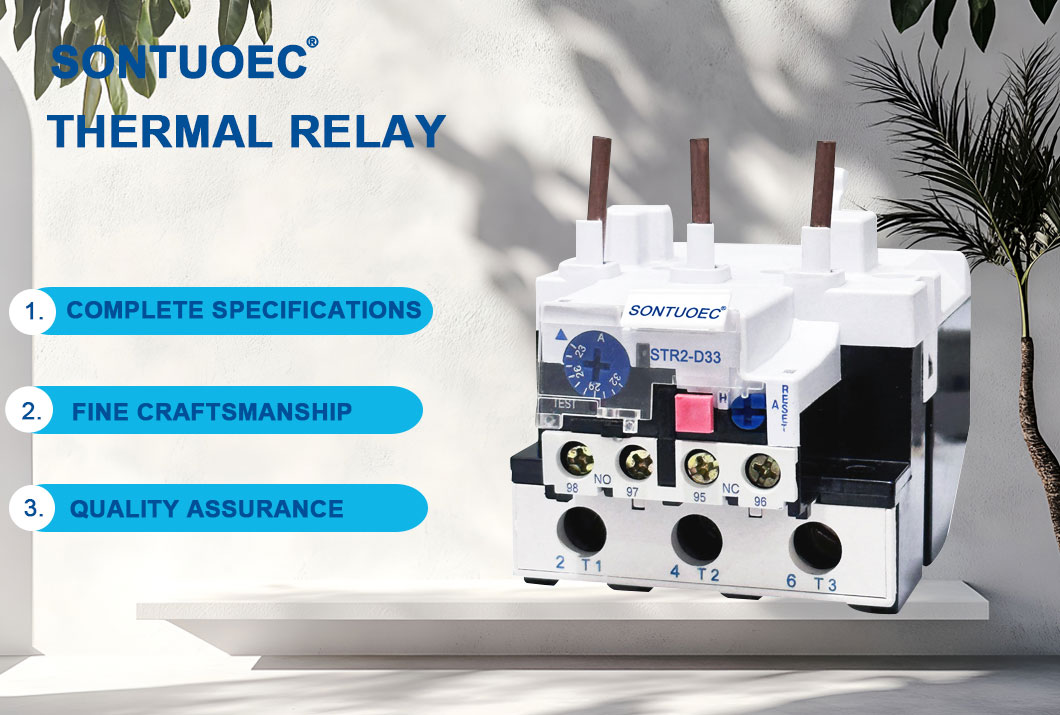

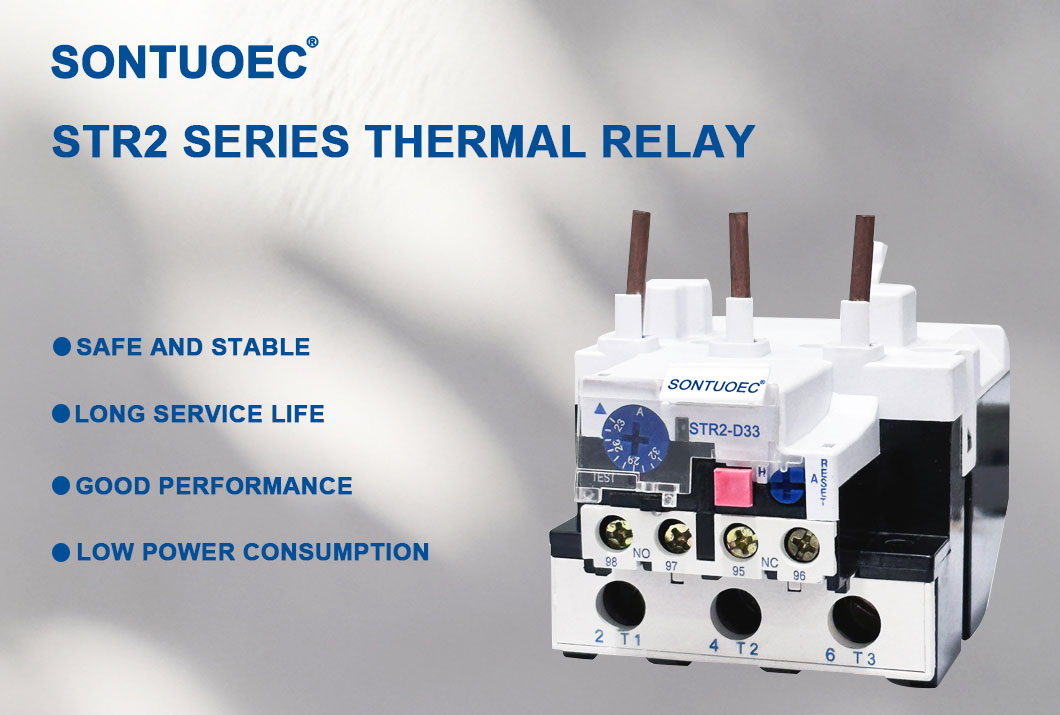

STR2-D33 Overload Relays bekerja pada prinsip efek termal arus listrik. Ketika motor kelebihan beban, arusnya meningkat, menyebabkan elemen pemanasan di dalam relai kelebihan termal menjadi panas. Panas ini ditransfer ke bimetal, yang terbuat dari dua logam dengan koefisien ekspansi termal yang berbeda, sehingga ditekuk saat dipanaskan. Ketika lentur mencapai titik tertentu, ia memicu perangkat mekanis, biasanya kontak, yang melepaskan catu daya ke motor, sehingga melindunginya dari kerusakan.

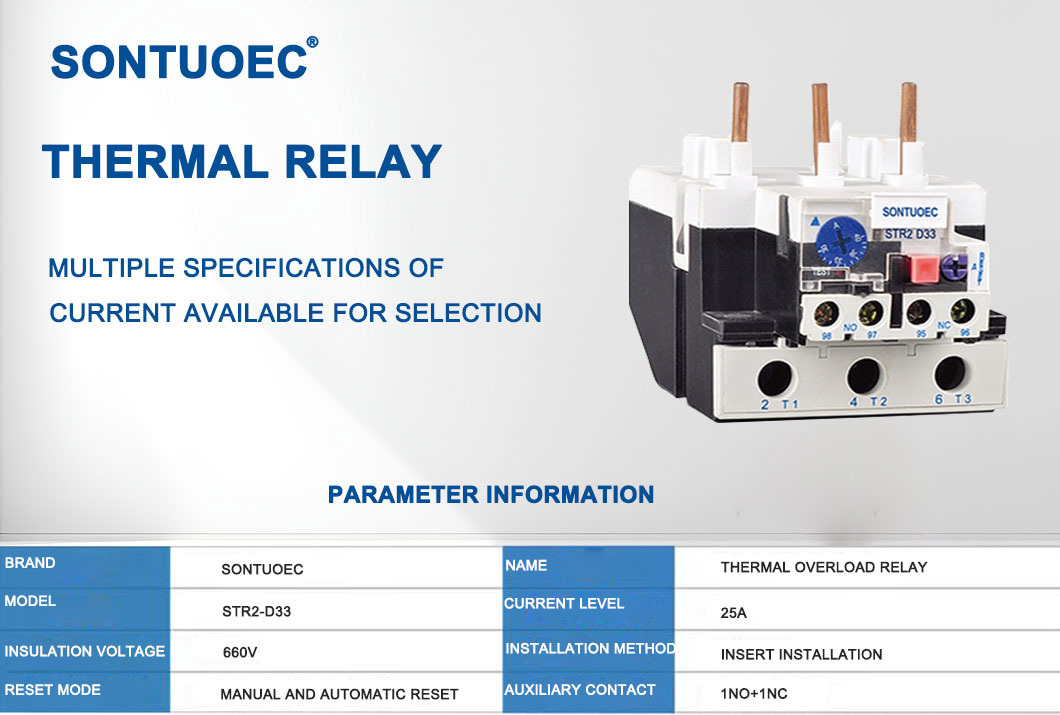

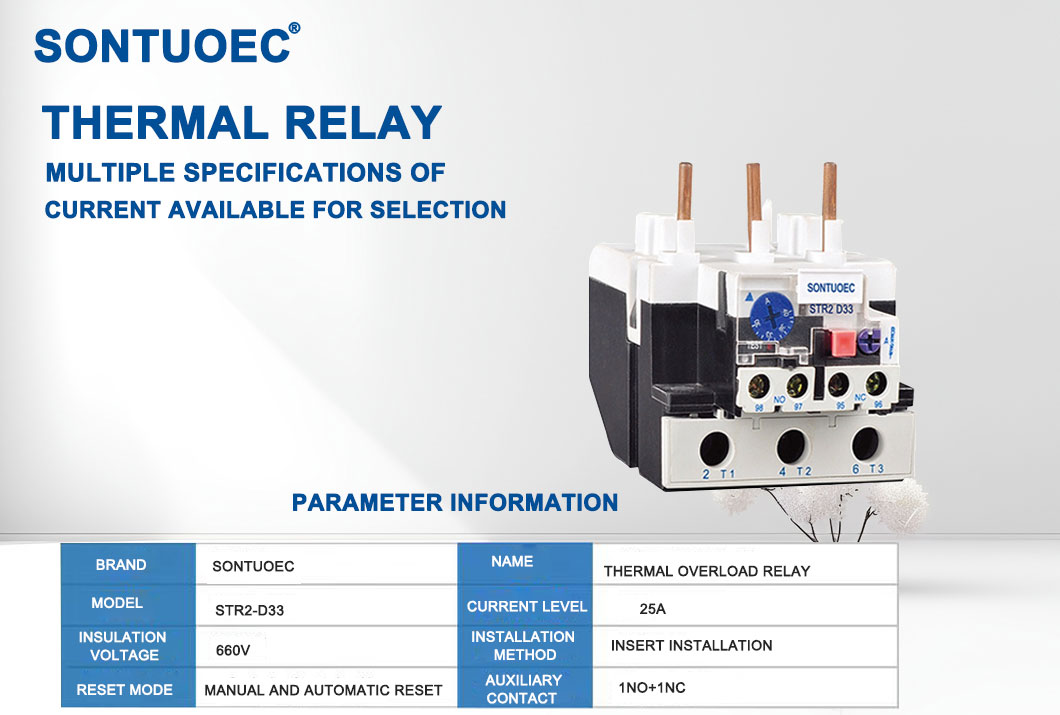

Spesifikasi:
Produk Nama | Relai kelebihan termal | |||
Model | ST2-D33 | |||
Bahan | Komponen plastik, elektronik | |||
Panas Kontak | 1No+1nc | |||
Panas Arus relayrasi | 23a-93a | Tolong perhatikan arus jangkauan | ||

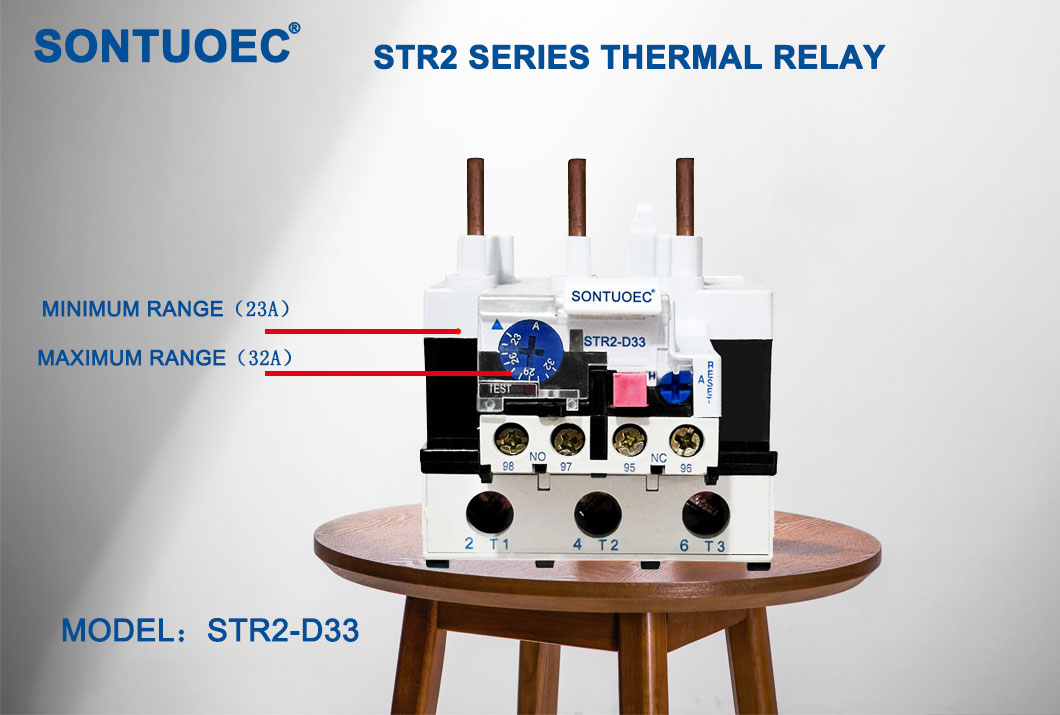

STR2-93 | Rentang pengaturan arus yang dapat disesuaikan (a) Rentang pengaturan |
3322 | 23 ~ 26 ~ 32 | STR2-40 ~ 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | STR2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | STR2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | STR2-80/STR2-95 | ||
3365 | 80 ~ 85 ~ 93 | STR2-95 | ||
Frekuensi | 660v | |||
Kelas tersandung | 50/60Hz | |||
Warna | Seperti yang ditunjukkan gambar |
Parameter teknologi utama
Model | Nilai arus | TIDAK. | Rentang pengaturan (a) | Untuk kontaktor |
STR2-25 | 25 | 1301 | 0,1 ~ 0,12 ~ 0,14 ~ 0,16 | STR2-9 ~ 32 |
1302 | 0,16 ~ 0,19 ~ 0,22 ~ 0,25 | |||
1303 | 0,25 ~ 0,3 ~ 0,35 ~ 0,4 | |||
1304 | 0,4 ~ 0,05 ~ 0,63 | |||
1305 | 0,63 ~ 0,8 ~ 0,9 ~ 1 | |||
1306 | 1 ~ 1.2 ~ 1.4 ~ 1.6 | |||
1307 | 1.6 ~ 1.9 ~ 2.2 ~ 2.5 | STR2-12 ~ 32 | ||
1308 | 2.5 ~ 3 ~ 3.5 ~ 4 | |||
1309 | 4 ~ 5 ~ 6 | |||
1312 | 5.5 ~ 6 ~ 7 ~ 8 | |||
1314 | 7 ~ 8 ~ 9 ~ 10 | |||
1316 | 9 ~ 11 ~ 13 | |||
1321 | 12 ~ 14 ~ 16 ~ 18 | STR2-12 ~ 32 | ||
1322 | 17 ~ 21 ~ 25 | STR2-12 ~ 32 | ||
1353 | 23 ~ 32 | STR2-25/32 (LC1-D25/32) | ||
STR2-36 | 36 | 2353 | 23 ~ 26 ~ 29 ~ 32 | |
2353 | 28 ~ 32 ~ 36 | STR2-32 | ||
2353 | 30 ~ 40 | |||
STR2-93 | 93 | 3322 | 23 ~ 26 ~ 32 | STR2-40 ~ 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | STR2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | STR2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | STR2-80/STR2-95 | ||
3365 | 80 ~ 85 ~ 93 | STR2-95 | ||
STR2-140 | 140 | 80 ~ 104 | ||
95 ~ 120 | ||||
110 ~ 140 |
Perlindungan Overload: Ketika beban motor melebihi nilai pengenalnya, relai kelebihan termal akan memotong catu daya untuk mencegah motor terlalu panas dan kerusakan.
Perlindungan overheat: Jika motor terlalu panas karena beberapa alasan (mis. Suhu sekitar atau disipasi panas yang buruk), relai kelebihan termal juga akan memotong catu daya.

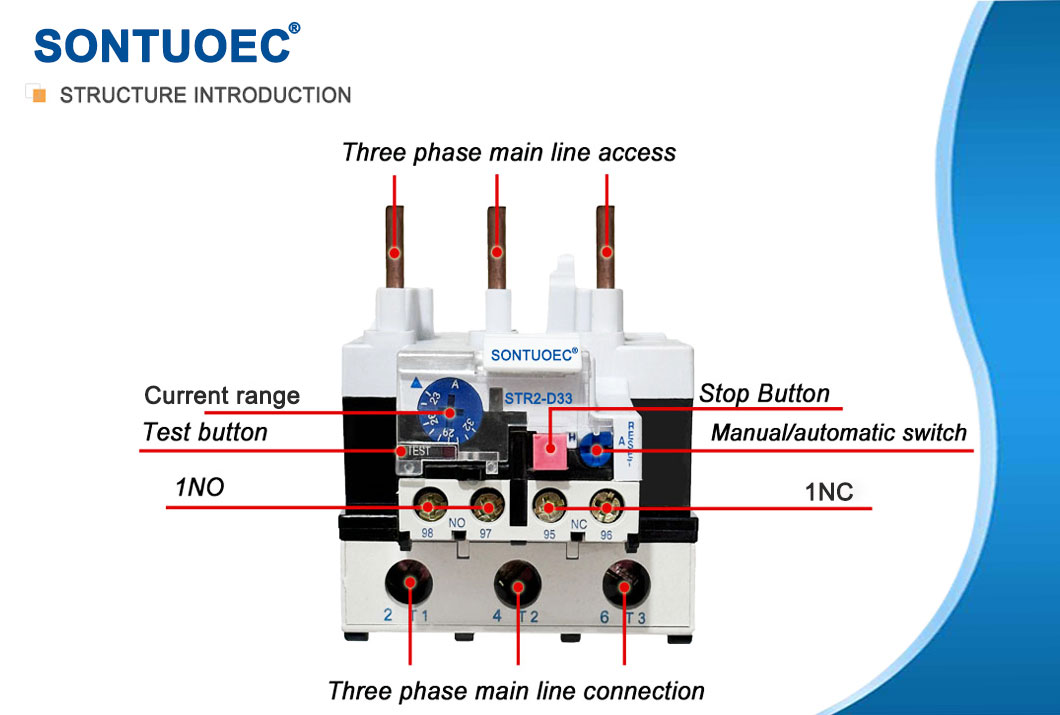

Fungsi indikasi: Banyak relay kelebihan termal memiliki fungsi indikasi, yang menandakan atau mengubah status ketika motor kelebihan beban atau terlalu panas, sehingga operator dapat menemukan dan mengambil langkah -langkah dalam waktu.

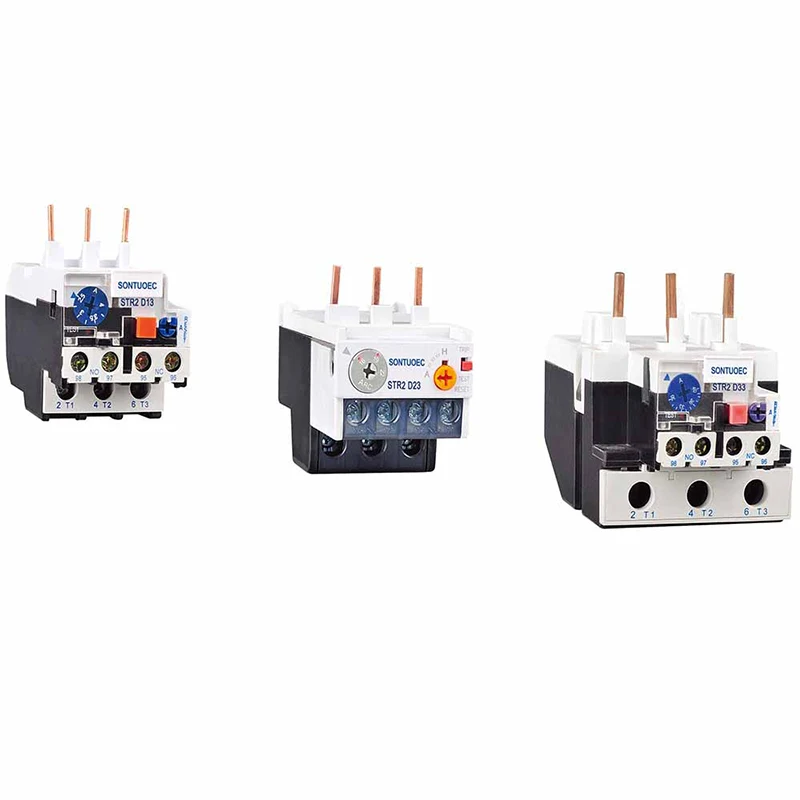

Relai otomatis STR2-D Seri relai kelebihan termal dapat digunakan dalam sirkuit 50/60 Hz, tegangan isolasi terukur 660 V, pengenal arus 0,1-93a untuk melindungi fase break ketika motor listrik yang berlebihan, relay dengan mekanisme yang berbeda dan kompensasi suhu dapat dicolokkan dalam seri ST1 AC, ini merupakan term mekanisme yang paling maju dalam suhu NINE dapat dicolokkan dalam seri ST1 AC AC, ini merupakan term mekanisme yang paling maju dan suhu dapat dicolokkan dalam seri ST1 AC AC, ini merupakan term mekanisme yang paling maju dan suhu dapat dicolok 60947-1.
Relai kelebihan termal banyak digunakan di berbagai lingkungan industri dan komersial, terutama dalam peralatan yang membutuhkan drive motor listrik. Misalnya, mereka digunakan dalam pompa, kompresor, kipas angin, konveyor, dan berbagai peralatan mekanis lainnya untuk memastikan bahwa peralatan tersebut dapat ditutup dengan aman jika terjadi kondisi kelebihan beban atau overheating.
Saat memilih relai kelebihan termal, faktor -faktor seperti peringkat daya motor, lingkungan operasi, dan karakteristik beban perlu dipertimbangkan. Penting juga untuk memastikan bahwa arus pengenal relai kelebihan termal cocok dengan arus pengenal motor dan memiliki karakteristik perlindungan berlebih dan kepanasan yang sesuai.
Saat memasang relai kelebihan termal, Anda harus mengikuti pedoman pabrikan dan memastikan bahwa itu terhubung dengan benar ke sirkuit daya dan kontrol motor. Selain itu, relay kelebihan termal perlu diperiksa dan dipelihara secara teratur untuk memastikan operasi yang tepat dan umur layanan yang panjang.
