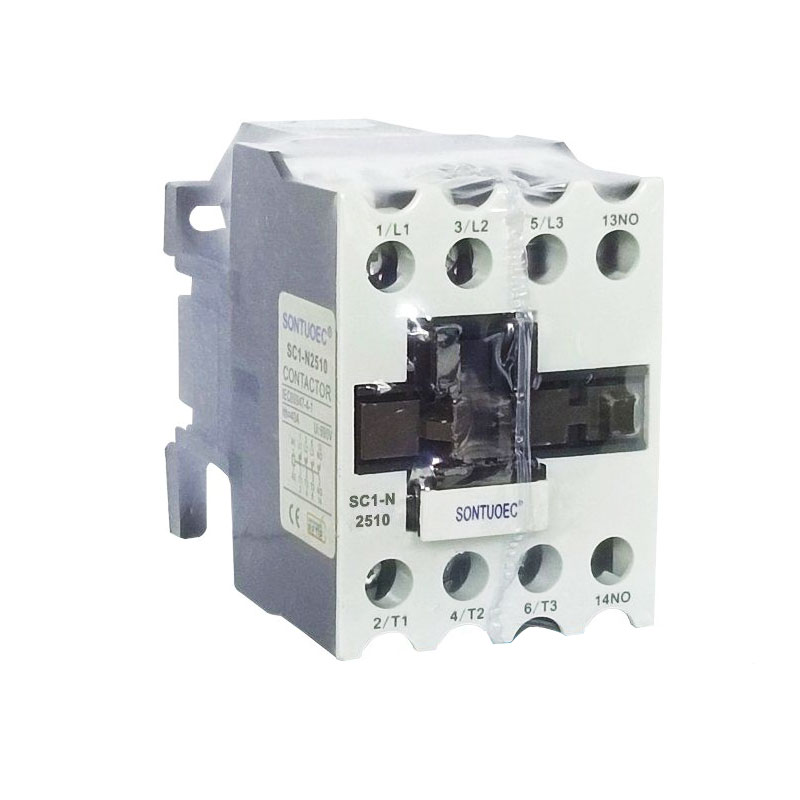

Kontaktor AC 3 Kutub

Kontaktor AC 3 Kutub adalah kontaktor AC dengan tiga kontak (atau kutub) independen, yang masing-masing mengontrol satu fasa dari sistem tenaga tiga fasa. Fungsi utamanya adalah untuk mengontrol start, stop dan membalikkan motor tiga fase atau beban tiga fase lainnya dari jarak jauh. Dengan mengontrol hidup dan matinya ketiga kontak tersebut, dapat mewujudkan penyambungan dan pemutusan rangkaian tiga fasa, sehingga dapat mengontrol status kerja beban listrik.

mengirimkan permintaan

Deskripsi Produk

Model	Kapasitas 2 fasa sqirle-								Nilai arus pemanasan ke-1 (A)
	Nilai daya (KW)				Nilai operasi saat ini (A)
	220V-240v	380-440v	550v	660v	220-240V	380V-440V	550v	660v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Struktur dan prinsip kerja

Struktur:

Sistem elektromagnetik: mencakup komponen seperti kumparan, inti, dll., yang digunakan untuk menghasilkan fluks magnet untuk menggerakkan pembukaan dan penutupan sistem kontak.

Sistem kontak: termasuk kontak utama dan kontak bantu. Kontak utama digunakan untuk membawa arus tinggi, dan kontak bantu digunakan untuk mewujudkan transmisi dan umpan balik sinyal kontrol.

Alat pemadam busur api: Digunakan untuk memadamkan busur api yang dihasilkan ketika kontak diputuskan untuk melindungi kontak dari kerusakan.

Shell: digunakan untuk melindungi komponen internal dari lingkungan luar.

Prinsip Kerja:

Ketika kumparan diberi energi, inti besi menghasilkan magnet dan menarik sistem kontak untuk menutup, membuat rangkaian tiga fase terbuka.

Ketika kumparan dihilangkan energinya, inti besi kehilangan daya tariknya dan sistem kontak terpisah di bawah aksi pegas untuk memutuskan rangkaian tiga fase.

Ketiga, lamaran dan seleksi

Aplikasi:

Kontaktor AC 3 Kutub banyak digunakan dalam otomasi industri, sistem tenaga dan otomasi bangunan.

Ini dapat digunakan untuk mengontrol operasi seperti menghidupkan, menghentikan, dan membalikkan motor tiga fase.

Hal ini juga dapat digunakan untuk mewujudkan kendali jarak jauh dan perlindungan sistem tenaga.

Pilihan:

Saat memilih Kontaktor AC 3 Kutub, faktor-faktor seperti tegangan pengenal, arus pengenal, dan jenis beban sistem tenaga harus dipertimbangkan.

Peringkat arus harus lebih besar atau sama dengan arus operasi maksimum beban.

Nilai tegangan harus disesuaikan dengan tingkat tegangan sistem tenaga listrik.
