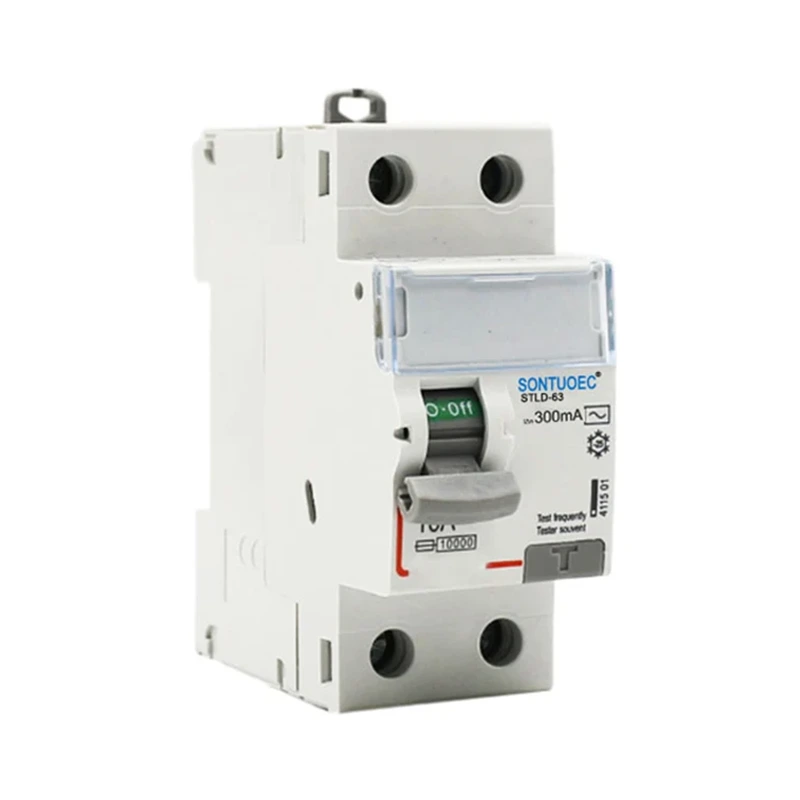

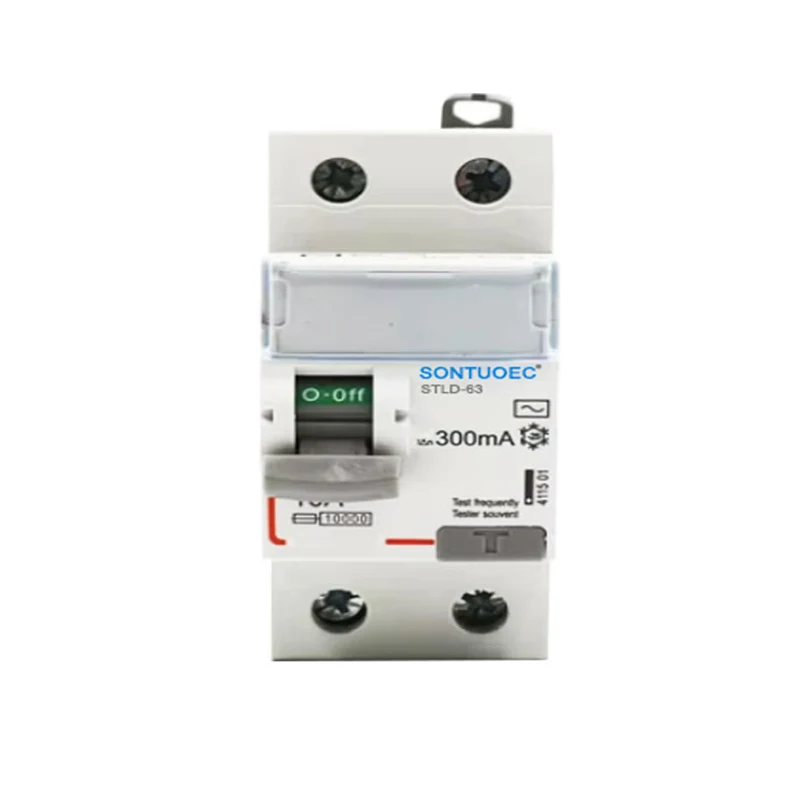

2p 63a/30mA rcd ac type

Prinsip operasi tipe AC RCD 2P 63A/30MA didasarkan pada transformator arus residu. Ketika arus yang tidak seimbang (mis. Kebocoran) terjadi dalam sistem listrik, transformator arus residu mendeteksi arus yang tidak seimbang ini dan menghasilkan fluks magnetik yang sebanding dengan arus bocor. Fluks magnetik ini memicu mekanisme pelepasan internal RCD, menyebabkan RCD dengan cepat memotong catu daya.

mengirimkan permintaan

Deskripsi Produk

Model:	Tipe elektro-magnetik; Tipe elektronik
STANDAR	IEC 61008-1
Karakteristik Sisa Saat Ini:	Dan, dan
Tiang no.:	2p, 4p
Nilai saat ini:	16a, 25a, 32a, 40a, 63a;
Tegangan Dinilai:	230/400V AC
Frekuensi Dinilai:	50/60Hz
Nilai Rating Residual Operating Current IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Rating residual non-operating arus i ΔNo:	≤0.5iΔn
Nilai Sirkit Pendek Curract Current Inc:	6000a
Sirkuit pendek residu bersyarat dinilai I ΔC saat ini:	6000a
Durasi tersandung:	Tripping Instan≤0.1sec
Residual Tripping Range saat ini:	0.5iΔn ~ iΔn
Daya tahan elektro-mekanis:	4000 siklus
Torsi pengikat:	2.0nm
Terminal Koneksi:	Terminal Pilar Terminal sekrup dengan klem

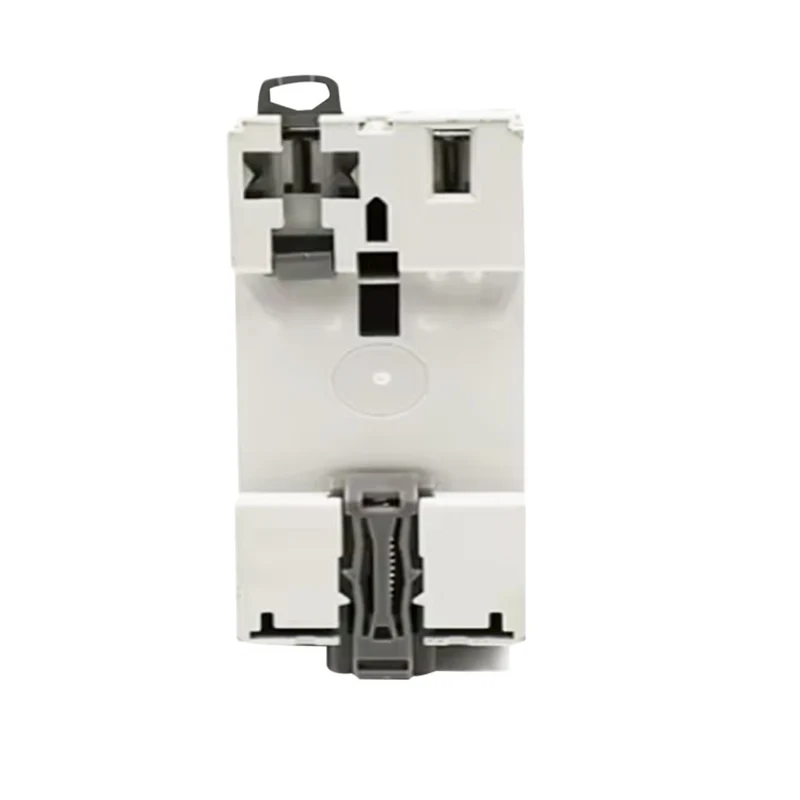

Instalasi:	35mm DIN Rail Mounting

Konsep Dasar

 2p: Menunjukkan bahwa RCD ini (perangkat arus residu) adalah sakelar bipolar, mis., Ini dapat mengontrol on-off dua baris pada saat yang sama. Desain ini biasanya digunakan di mana kedua garis fase dan nol perlu dipotong pada saat yang sama untuk memastikan bahwa sirkuit dapat sepenuhnya dipotong jika terjadi kebocoran atau kesalahan, mencegah kecelakaan keamanan seperti sengatan listrik atau kebakaran listrik.

 63A: Menunjukkan bahwa RCD dinilai pada 63 amp. Arus pengenal adalah nilai arus maksimum yang dapat dibawa oleh RCD terus menerus tanpa menyebabkan panas berlebih atau kerusakan. Dalam aplikasi praktis, arus pengenal yang sesuai harus dipilih sesuai dengan beban sistem listrik.

 30mA: Menunjukkan bahwa arus aksi kebocoran RCD ini adalah 30 mA. Arus aksi kebocoran adalah nilai arus minimum di mana RCD mendeteksi arus bocor dan memicu tindakan. Ketika arus bocor dalam sistem listrik melebihi nilai ini, RCD akan dengan cepat memotong catu daya untuk melindungi keselamatan pribadi dan mencegah kecelakaan seperti kebakaran listrik.

 RCD: Perangkat arus residu adalah perangkat pengaman listrik yang digunakan untuk mendeteksi arus residu (mis. Arus bocor) dalam sistem listrik dan memotong catu daya. Ini banyak digunakan dalam berbagai sistem listrik tegangan rendah untuk memberikan perlindungan komprehensif untuk peralatan listrik dan personel.

 Jenis AC: Menunjukkan bahwa RCD ini cocok untuk sistem arus bolak -balik (AC). Arus bolak -balik (AC) adalah cara umum untuk mentransmisikan listrik dan ditandai dengan perubahan periodik dalam arah tegangan dan arus dibandingkan dengan arus searah (DC). Oleh karena itu, saat memilih RCD, model yang sesuai harus dipilih berdasarkan jenis sistem listrik (AC atau DC).

1. Perlihatkan Perlindungan Terhadap Arus Kesalahan/Kebocoran Bumi dan Fungsi Isolasi

2. Kapasitas tahan arus pendek tinggi

3. Terjadi ke Koneksi Terminal dan Pin/Tipe Busbar

4. Dilengkapi dengan terminal koneksi jari yang dilindungi

5. Lepaskan sirkuit secara otomatis saat arus gangguan/kebocoran bumi terjadi dan melebihi sensitivitas pengenal

6. Independen catu daya dan tegangan saluran, dan bebas dari gangguan eksternal, fluktuasi tegangan. ---------- Kawat koneksi ukuran besar (kabel koneksi 35mm)

2P 63A/30mA RCD AC Type
