RCCB B Model pemutus sirkuit arus residu

RCCB B Model BREAKER SIRKUIT SURGRET RESIDUAL Lindungi jika terjadi arus kesalahan yang kontunous pada jaringan tiga fase. Biasanya digunakan di bidang stasiun pengisian ulang, peralatan medis dan instrumen, pengontrol dan drive kecepatan variabel, muatan adonan dan inverter (DC) ... Stid-B piring dengan IEC/EN61008-1 dan IEC/EN62.

Model:STID-B

mengirimkan permintaan

Deskripsi Produk

Listrik Fitur	Standar		IEC/EN62423 & IEC/EN61008-1
	Tipe (Bentuk Gelombang Bumi yang Dirasa)		B
	Nilai arus masuk	A	25,40,63
	Polandia	P	1p+n, 3p+n
	Tegangan Nilai UE	V	IP+N: 230/240V; 3P+N: 400/415V
	Sensitivitas Dinilai i n	A	0.03.0.1.0.3
	Tegangan isolasi UI	V	500
	Pembuatan residu yang dinilai dan	A	500 (dalam = 25a/40a)
	Kapasitas pemecahan saya m	A	630 (dalam = 63a)
	Arus hubung singkat I C	A	10000
	Sekering scpd	A	10000
	Istirahat waktu di bawah i n	s	≤0.1
	Frekuensi nilai	Hz	50
	Imp impuls yang dinilai (1.2/5.0) UIMP	V	4000
Mechanicai fitur	Tegangan uji dielektrik di Ind. Fred. selama 1 menit	kv	2.5
	Gelar Polusi		2
	Kehidupan listrik		2000
	Mechanicai iife		10000
	Indikator arus kesalahan		Ya
	Gelar Perlindungan		IP20
	Suhu sekitar (dengan rata -rata harian 35)	ºC	-40 ~+55ºC
	Suhu penyimpanan	ºC	-40 ~+70ºC

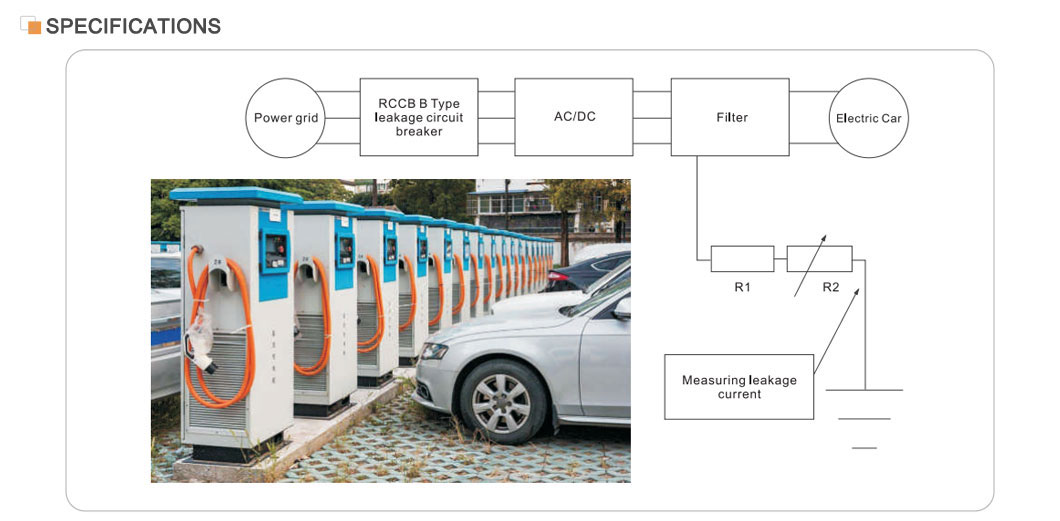

STID-B RCCB B Model Breaker Sirkuit Arus Residual Cocok untuk Tipe A dan juga cocok untuk menghaluskan arus residu DC, arus residu DC yang mungkin timbul dari sirkuit penyearah dan arus residu AC frekuensi tinggi. Ini memberikan perlindungan jika terjadi arus kesalahan kontinu dalam jaringan tiga fase. STID-B umumnya digunakan di bidang stasiun pengisian, peralatan dan instrumen medis, pengontrol dan drive kecepatan variabel, pengisi daya baterai dan inverter (DC). Stid-B memenuhi standar IEC/EN61008 dan IEC/EN62423.

Fitur utama

Nilai arus: 40A, cocok untuk sistem listrik saat ini yang lebih besar.

Perlindungan kebocoran: Dengan sensitivitas dan akurasi yang tinggi, dapat mendeteksi arus bocor dan memotong catu daya dalam waktu yang sangat singkat.

Kinerja Keselamatan: Sesuai dengan standar internasional seperti IEC/EN61008.1 dan GB16916.1, memastikan keamanan dan keandalan produk.

Lingkup aplikasi: banyak digunakan dalam bangunan industri, komersial, bertingkat tinggi dan sipil untuk memberikan perlindungan komprehensif untuk sistem listrik.

Prinsip Operasi

RCCB B Model residual arus pemutus sirkuit didasarkan pada transformator arus urutan nol. Setiap fase konduktor melewati transformator arus urutan nol, sisi sekundernya terhubung ke detent elektromagnetik. Dalam kondisi normal, jumlah vektor dari arus fase melalui transformator arus urutan nol adalah nol, sehingga fluks melalui transformator adalah nol, tegangan output sekunder juga nol, dan pemutus sirkuit tidak akan beroperasi. Namun, begitu arus bocor meningkat dan menggerakkan tegangan output sisi sekunder untuk tumbuh ke tingkat tertentu, pelepasan elektromagnetik aktif, mendorong mekanisme operasi untuk bertindak dan memutuskan kontak yang terhubung ke catu daya, sehingga mewujudkan perlindungan kebocoran.

Seleksi dan Instalasi

Seleksi: Saat memilih RCCB, parameter seperti tegangan pengenal, arus pengenal, arus aksi kebocoran dan waktu tindakan sistem listrik harus dipertimbangkan. Penting juga untuk memilih RCCB yang sesuai sesuai dengan jenis perlindungan yang diperlukan (mis. Perlindungan kontak langsung atau perlindungan kontak tidak langsung).

Instalasi: RCCB harus dipasang di ujung sistem listrik yang masuk atau pada saluran cabang untuk memastikan perlindungan penuh dari seluruh sistem listrik atau saluran cabang tertentu. Selama pemasangan, standar dan kode yang relevan harus diamati secara ketat untuk memastikan koneksi yang tepat dan operasi RCCB yang andal.
